Moxa CP-114-DB9M Инструкция по эксплуатации онлайн [42/75] 170294
![Moxa CP-114-DB9M Инструкция по эксплуатации онлайн [42/75] 170294](/views2/1198477/page42/bg2a.png)

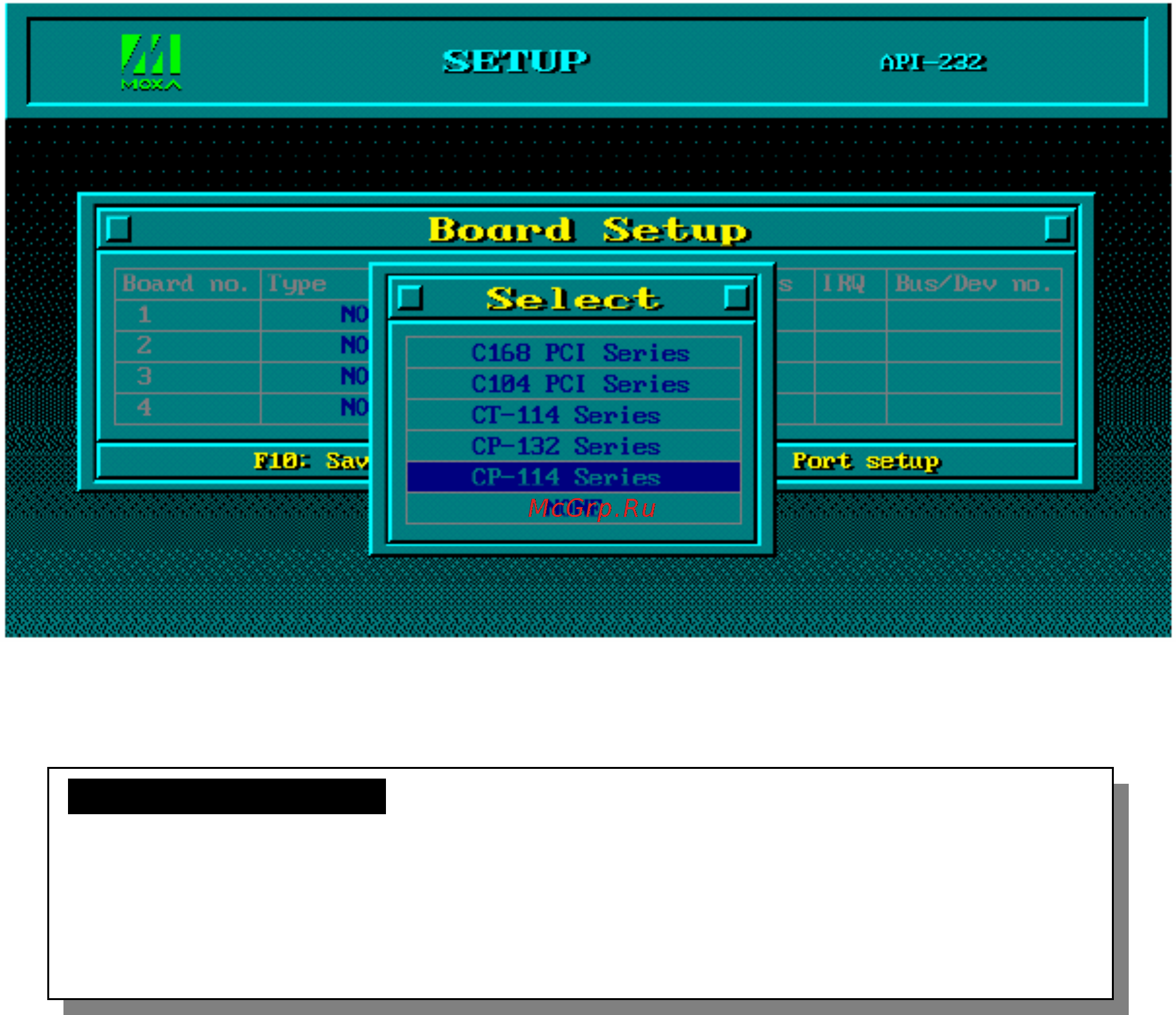

Обратите внимание! На этом этапе вы можете завершить
установку платы серии Industio CP-114. Если
вы не хотите изменять какие-либо другие
настройки платы, то можете перейти к шагу 5.
3. Теперь вы можете вводить/изменять настройки каждого порта.
Отображаемые здесь значения являются изначальными
настройками.
42
