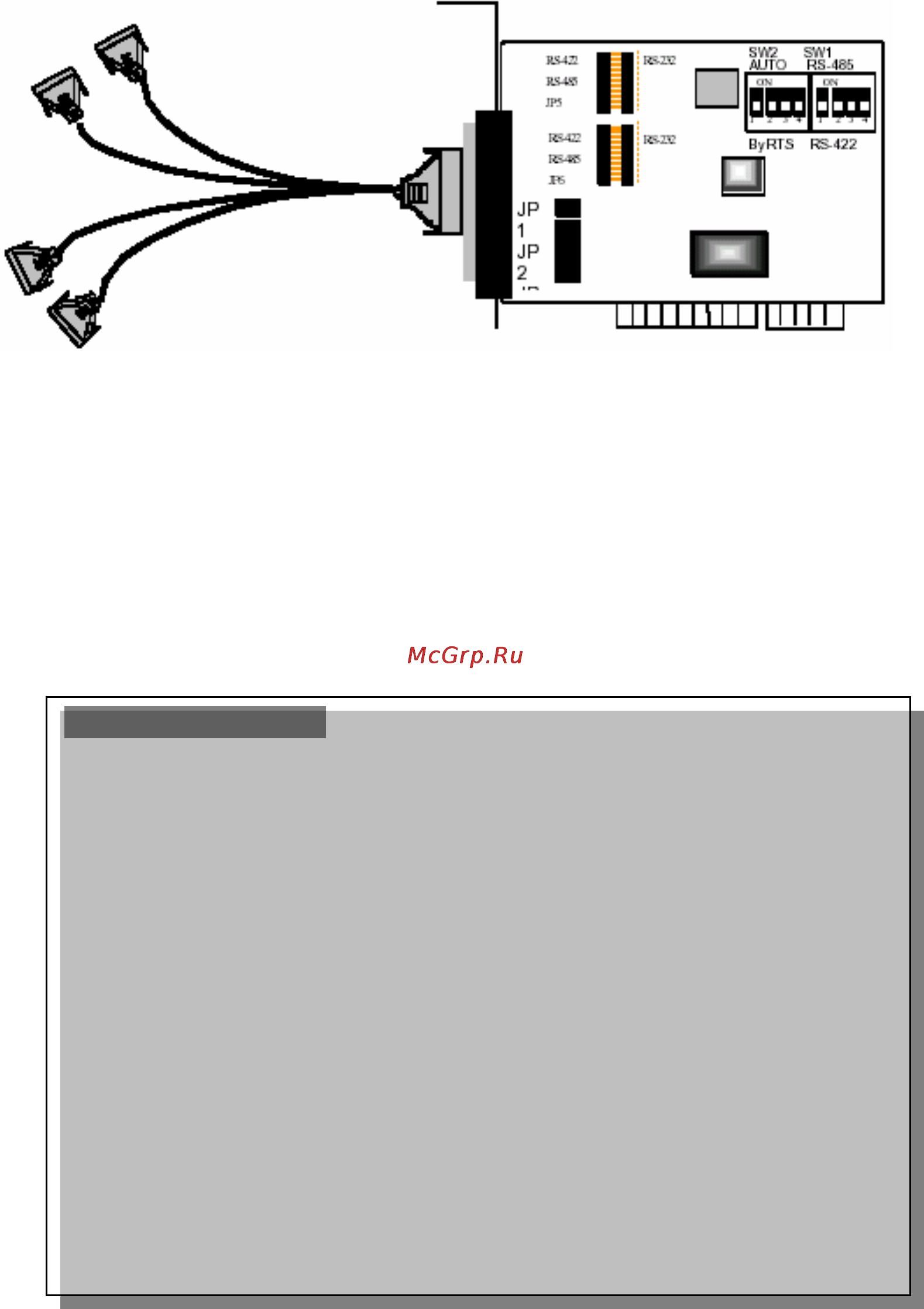

Соединительный кабель платы Industio CP-114
Шаг 6: Включите персональный компьютер в сеть, после чего BIOS
автоматически установит значения IRQ и адреса
ввода/вывода.
Обратите внимание: каждая плата должна занимать четыре
8-битные области адресов
ввода/вывода и один единственный
IRQ, которые присваиваются ей
автоматически в BIOS. Тем не менее,
вы можете вручную выбрать свободный
номер IRQ в установках BIOS для PCI
слота, но этот метод обычно не
применяется для памяти. Возможные
номера IRQ: 2, 3, 4, 5, 7, 10, 11, 12 и 15.
Возможные адреса ввода-вывода: от
0х0000 до 0хFFFF.
Шаг 7: Осуществите установку программного обеспечения, детально
описанную в следующей главе “Установка драйвера”.
15
