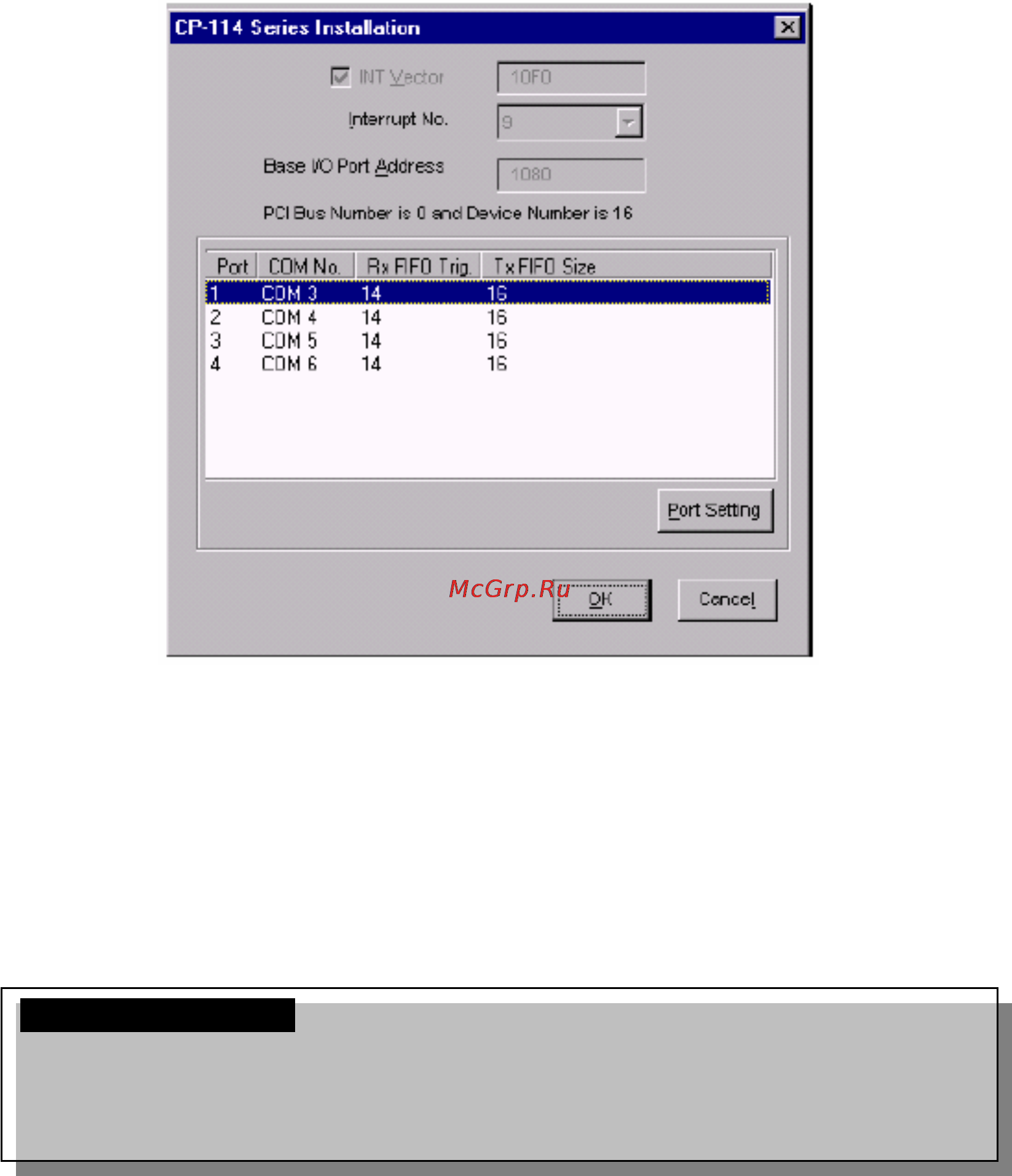

В диалоге «CP-114 Series Installation» на соответствующем поле
отображаются заданные по умолчанию значения номера COM для
устанавливаемой платы. Если необходимо, то для любого порта вы
можете изменить значения, указанные в пункте "COM Number".
Обратите внимание: если у вас нет необходимости изменять какие-
либо другие настройки, то переходите к
следующему шагу.
В диалоге «CP-114 Series Installation» выберите из списка желаемый
порт и нажмите кнопку [Port Setting], чтобы открыть диалоговое окно
«Port #», позволяющее
изменить COM номера или настройки FIFO.
