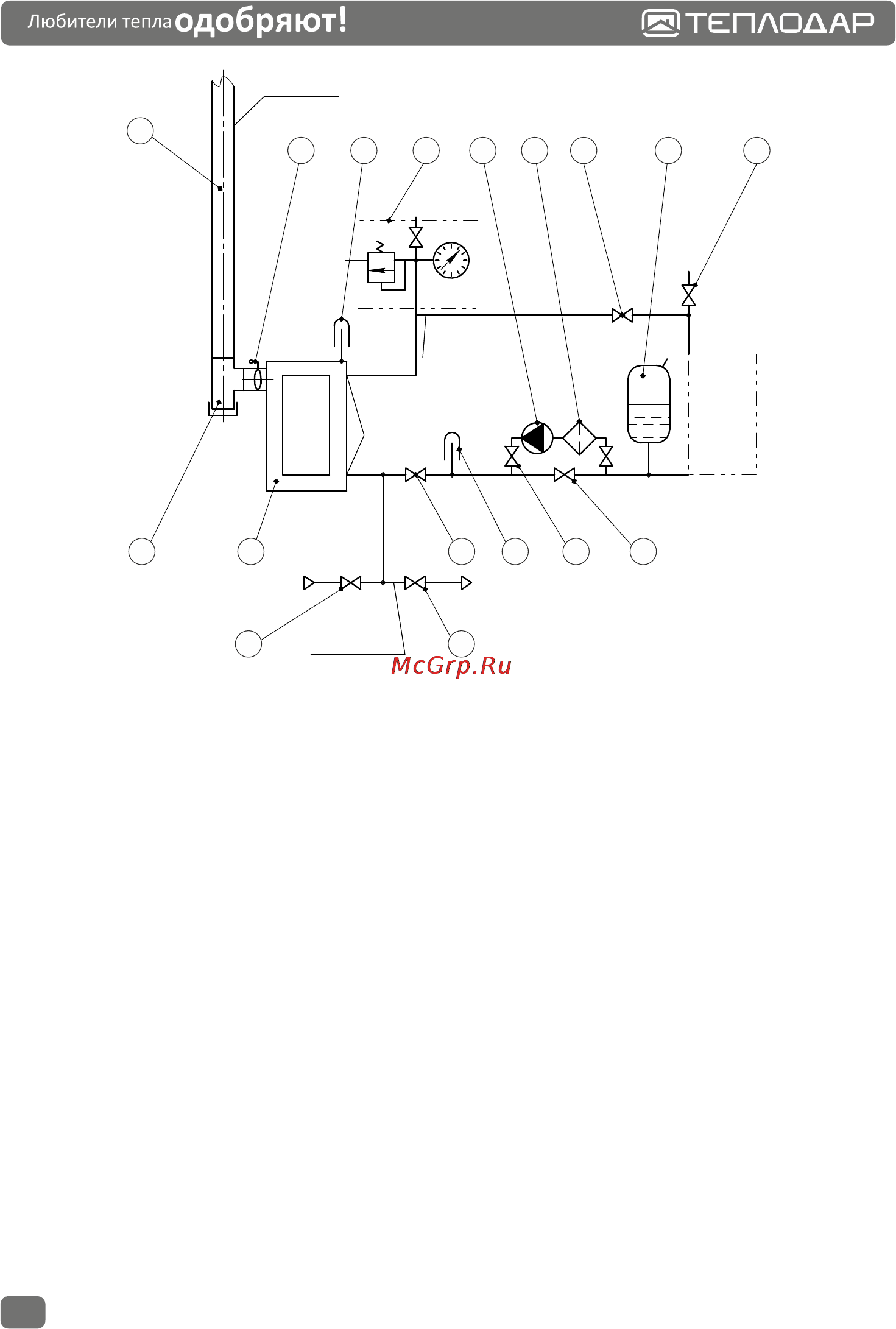

Теплодар Куппер ОК 20 [26/48] К системе отопления в закрытая система с принудительной циркуляцией
![Теплодар Куппер ОК 20 [26/48] К системе отопления в закрытая система с принудительной циркуляцией](/views2/1199124/page26/bg1a.png)
1. котел
2. кран обратки
3. термометр обратки
4. встроенный термометр на подаче
5. бак расширительный
6. кран подпитки системы водой
7. кран дренажа
8. шибер поворотный
9. тройник с ревизией
10. дымоход
11. кран подачи
12. манометр
13. насос
14. фильтр сетчатый
15. кран байпасный
16. краны линии насоса
17. воздушный кран
18. группа безопасности 0,25МПа
к системе отопления.
в) закрытая система с принудительной циркуляцией.
в)
Обратка
Подача
Ду 40
Ду 150
Система
отопления
Ду 25 min
Ду 25-40
сеть х/в
10
9
1
6
7
2
3
16
15
8 4 18 13 14
11
5
17
26
