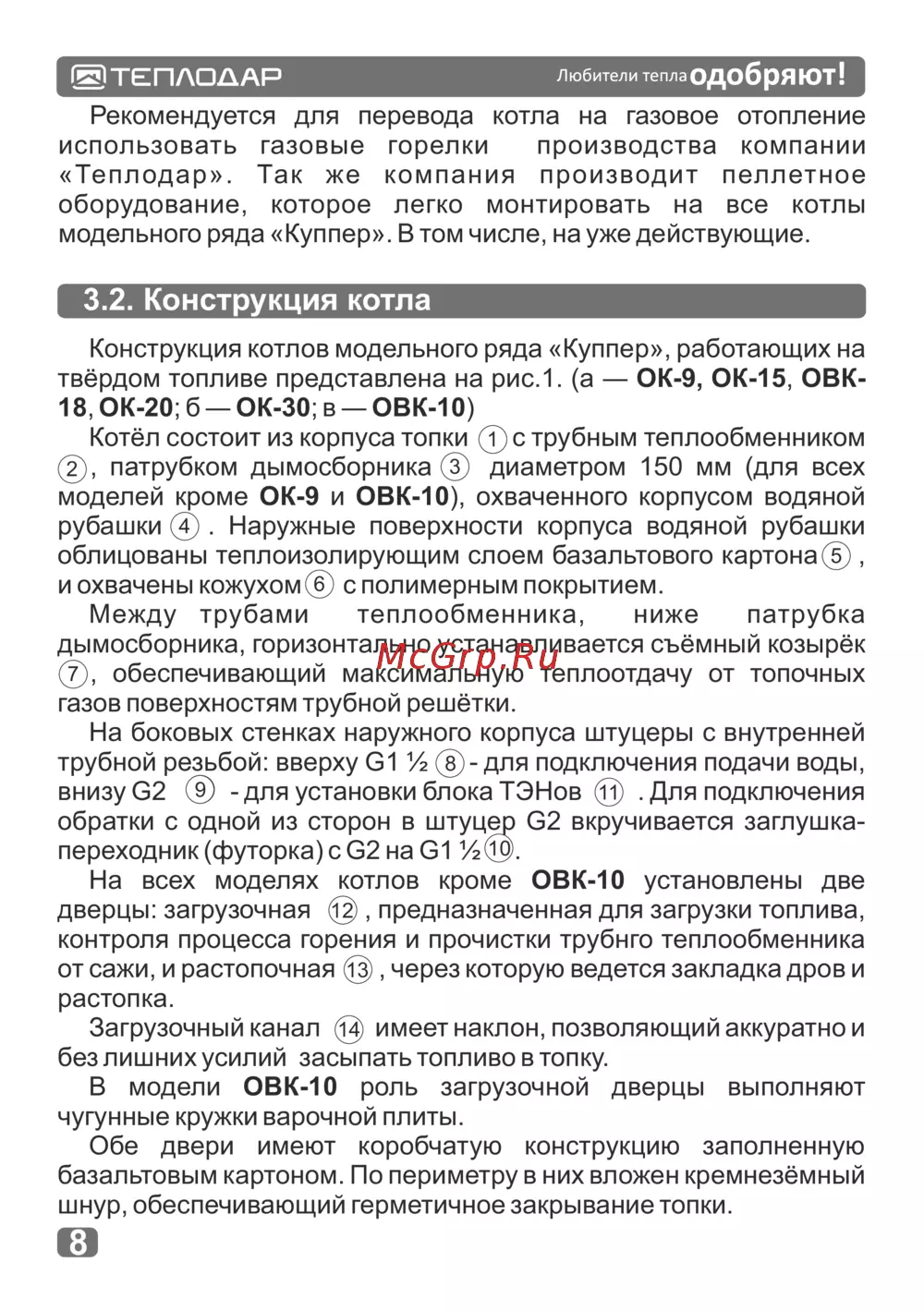

Теплодар Куппер ОК 20 [8/48] Конструкция котла

Рекомендуется для перевода котла на газовое отопление

использовать газовые горелки производства компании

«Теплодар». Так же компания производит пеллетное

оборудование, которое легко монтировать на все котлы

модельного ряда «Куппер». В том числе, на уже действующие.

3.2. Конструкция котла

Конструкция котлов модельного ряда «Куппер», работающих на

твёрдом топливе представлена на рис.1. (а ― ОК-9, ОК-15, ОВК-

18, ОК-20; б ― ОК-30; в ― ОВК-10)

Котёл состоит из корпуса топки с трубным теплообменником(1)

(2) (3), патрубком дымосборника диаметром 150 мм (для всех

моделей кроме ОК-9 и ОВК-10), охваченного корпусом водяной

рубашки . Наружные поверхности корпуса водяной рубашки (4)

облицованы теплоизолирующим слоем базальтового картона , (5)

и охвачены кожухом с полимерным покрытием.(6)

Между трубами теплообменника, ниже патрубка

дымосборника, горизонтально устанавливается съёмный козырёк

(7), обеспечивающий максимальную теплоотдачу от топочных

газов поверхностям трубной решётки.

На боковых стенках наружного корпуса штуцеры с внутренней

трубной резьбой: вверху G1 ½ - для подключения подачи воды,

внизу G2 - для установки блока ТЭНов . Для подключения

обратки с одной из сторон в штуцер G2 вкручивается заглушка-

переходник (футорка) с G2 на G1 ½ .

На всех моделях котлов кроме ОВК-10 установлены две

дверцы: загрузочная , предназначенная для загрузки топлива, (12)

контроля процесса горения и прочистки трубнго теплообменника

от сажи, и растопочная , через которую ведется закладка дров и 13)

растопка.

Загрузочный канал имеет наклон, позволяющий аккуратно и 14)

без лишних усилий засыпать топливо в топку.

В модели ОВК-10 роль загрузочной дверцы выполняют

чугунные кружки варочной плиты.

Обе двери имеют коробчатую конструкцию заполненную

базальтовым картоном. По периметру в них вложен кремнезёмный

шнур, обеспечивающий герметичное закрывание топки.
