Теплодар Куппер ПРО 36 [18/40] Page 18
![Теплодар Куппер ПРО 36 [18/40] Page 18](/views2/1199131/page18/bg12.png)
16

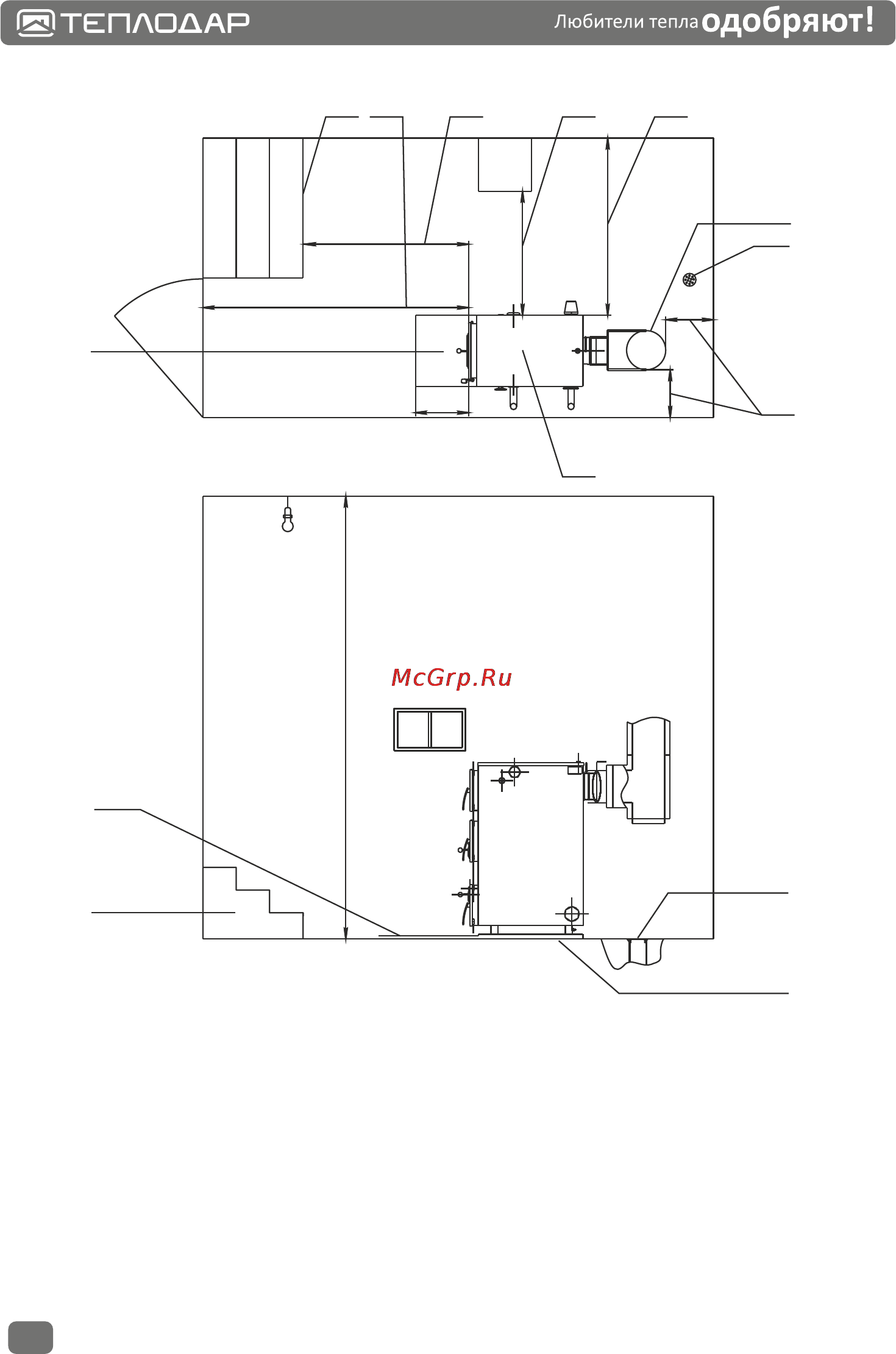

Рис. 7. Схема расположения котла в помещении (размеры в мм).
2500
2
1
11
8
1500
2
4
3
5
6
8
7
9
10
1
300
2000 min
700 min
1000 min
380
380
[1] Предтопочный лист. [2] Лестница или другие выступающие в котельную
предметы. [3] Фронтальный проход между котлом и противоположной стеной.
[4] Расстояние между фронтальной частью котла и выступающими
предметами. [5] Расстояние между боковой частью котла и предметами
сужающими проход. [6] Боковой проход для обслуживания котла. [7] Дымоход.
[8] Трап дренажный. [9] Минимальные расстояния между дымоходом и горючими
поверхностями. [10] Котёл. [11] Напольный экран.
