Теплодар Куппер ПРО 36 [19/40] Подключение к системе дымоотведения
![Теплодар Куппер ПРО 36 [19/40] Подключение к системе дымоотведения](/views2/1199131/page19/bg13.png)
17
Подключение к системе дымоотведения
ВНИМАНИЕ! Котёл должен подсоединяться к отдельному
дымоходу. Запрещается использовать в качестве дымохода
вентиляционные и другие, не предназначенные для этого, каналы.
Рекомендуемые схемы подключения котла к системе
дымоотведения приведены на рисунке 8.
В качестве дымохода для твёрдотопливного котла рекомендуется
использовать тонкостенные дымовые трубы из нержавеющей стали,
производимые компанией «Теплодар». Наилучшим решением является
установка готовых модулей трубы с термоизоляцией типа «сэндвич»
(Рис. 8 в, г, д).

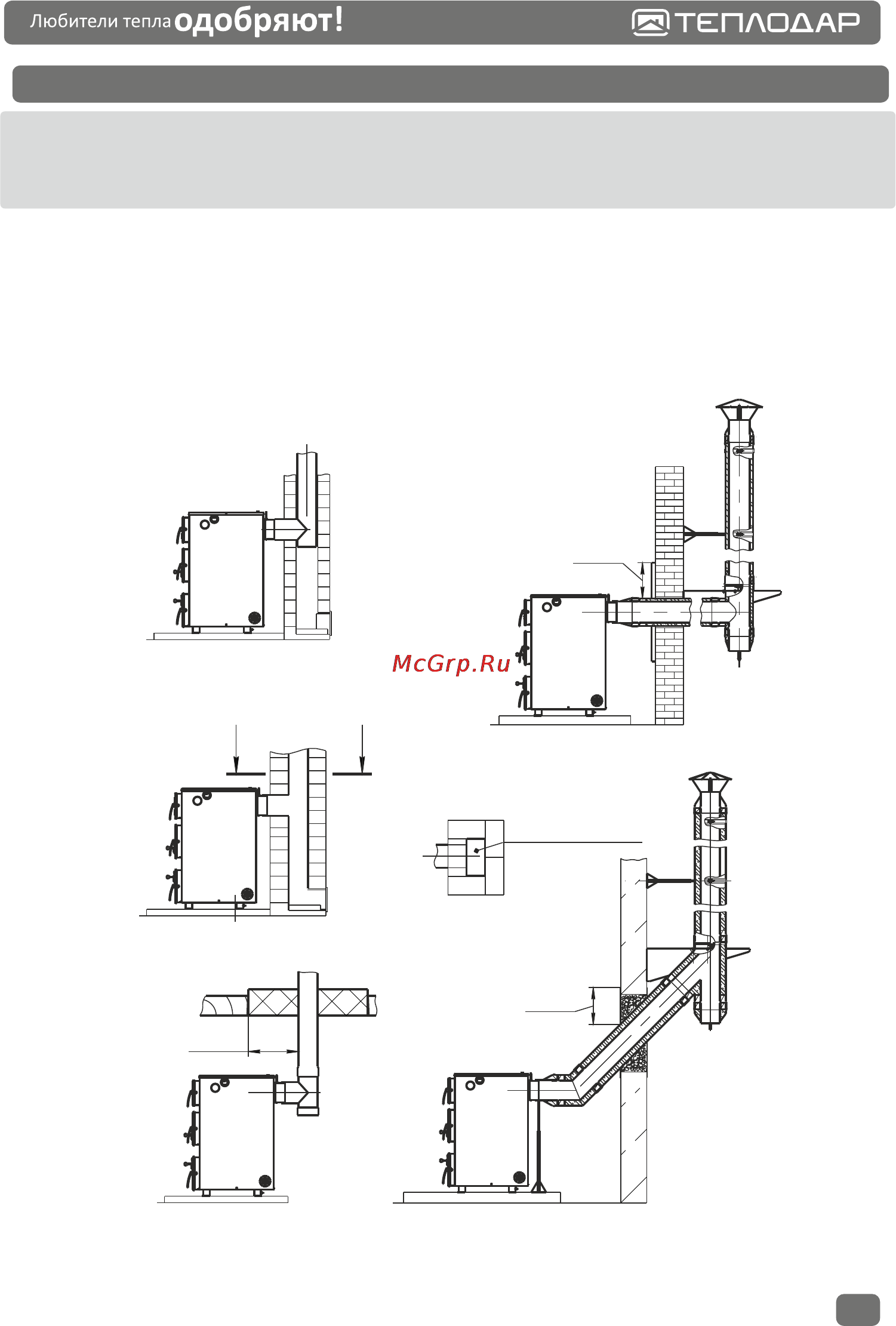

Рис. 8 Рекомендуемые схемы подключения котла
к системе дымоотведения
а)
б)
в)
г)
д)
А А
А-А
S 180.200 см²
380 min
380 min
