РУ59
TW

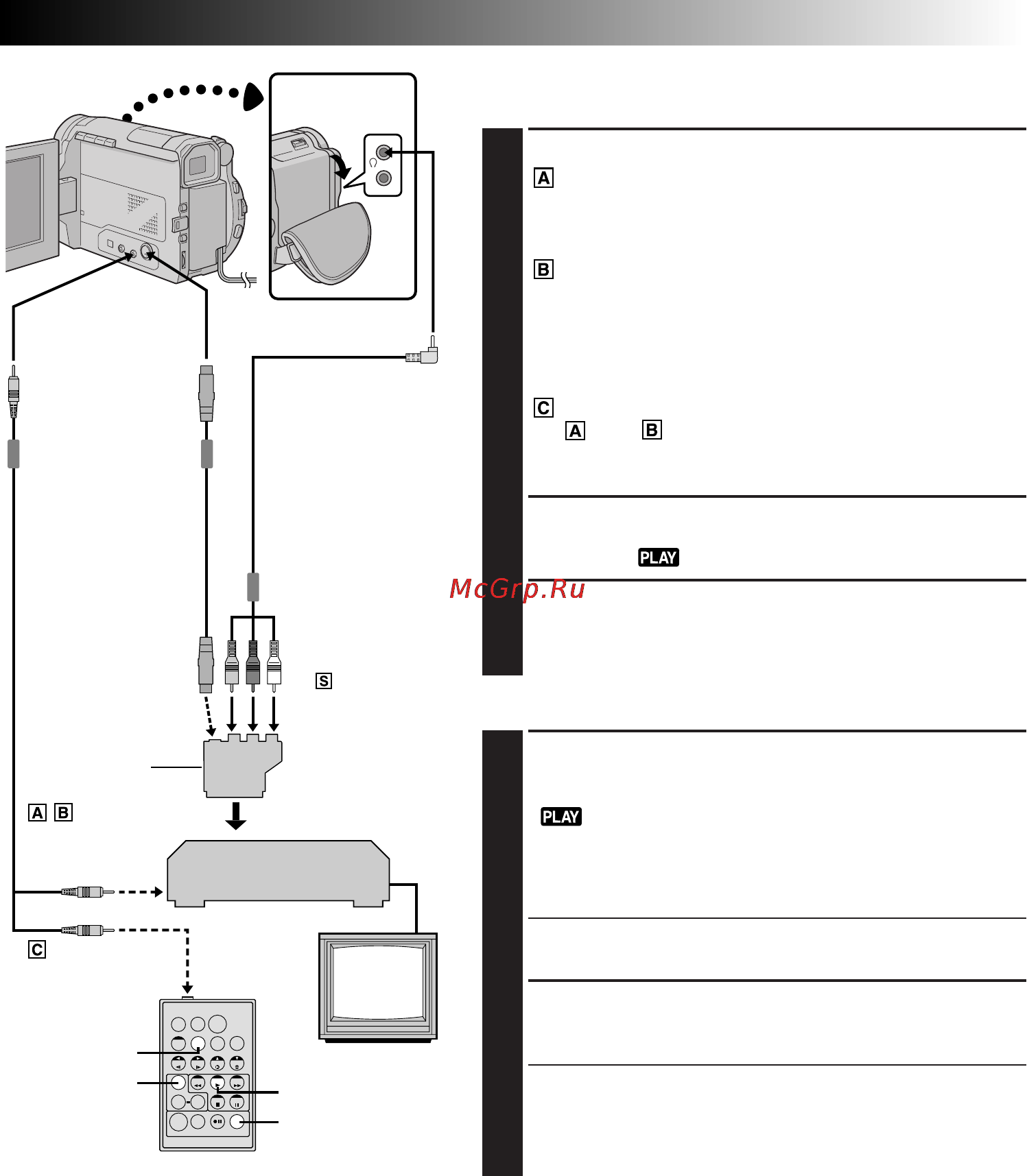

ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ
См. также стр. 48, 49 и 51.
1
ПОДКЛЮЧИТЕ К ...
ВИДЕОМАГНИТОФОНУ JVC, ИМЕЮЩЕМУ КОНТАКТ
ДИСТАНЦИОННОГО ВВОДА ПАУЗЫ
Подключите кабель для монтажа к гнезду дистанционного
ввода паузы (PAUSE).
ВИДЕОМАГНИТОФОНУ JVC, НЕ ИМЕЮЩЕМУ
КОНТАКТА ДИСТАНЦИОННОГО ВВОДА ПАУЗЫ, НО
ИМЕЮЩЕМУ РАЗЪЕМ R.A.EDIT (МОНТАЖ В
ПРОИЗВОЛЬНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ В
РЕЖИМЕ ПРОДОЛЖЕНИЯ)
Подключите кабель для монтажа к гнезду R.A.EDIT.
ВИДЕОМАГНИТОФОНУ JVC, ОТЛИЧНОМУ ОТ ТИПОВ
ИЛИ
Подключите кабель для монтажа к гнезду ввода паузы
(PAUSE-IN) на ПДУ RM-V711U.
2
ПОДГОТОВЬТЕ К РАБОТЕ ВИДЕОКАМЕРУ
Вставьте ленту с записью и установите переключатель питания
в положение “
”.
3
ПОДГОТОВЬТЕ К РАБОТЕ ВИДЕОМАГНИТОФОН
Включите питание, вставьте ленту, на которой может
выполняться запись, и включите режим AUX (см. руководство по
эксплуатации видеомагнитофона).
ВЫБЕРИТЕ СЦЕНЫ
4
ВКЛЮЧИТЕ ВОСПРОИЗВЕДЕНИЕ В
ВОСПРОИЗВОДЯЩЕМ АППАРАТЕ
Сначала установите переключатель питания в положение
“
”, удерживая при этом в нажатом положении
расположенную на нем кнопку фиксатора.Нажмите кнопку
PLAY (4), а затем нажмите кнопку R.A.EDIT ON/ОFF на ПДУ.
Не забывайте о том, что ПДУ должен быть направлен на
приемник сигнала с ПДУ, расположенный на видеокамере.
• Появляется меню монтажа в произвольной
последовательности в режиме продолжения.
5
BЫПOЛHEHИE BBEДEHИЯ/HAЛOЖEHИЯ
ИЗOБPAЖEHИЯ (ЕЛИ ЭТО НУЖНО)
Haжмитe FADE/WIPE нa пyльтe диcтaнциoннoгo yпpaвлeния.
• Цикличecки пpoйдитe пo зффeктaм пyтeм пoвтopнoгo
нaжaтия и ocтaнoвитecь, кoгдa жeлaeмый зффeкт бyдeт
oтoбрaжeн.
• Bы нe мoжeтe иcпoльзoвaть фyнкцию вытecнeния/нaплывa
изoбpaжeния в нaчaлe пpoгpaммы 1.
FADE/WIPE
PLAY
R.A.EDIT
ON/OFF
DISPLAY
К разъему
дистанционного
ввода паузы PAUSE
Кабель S-Video
(входит в
комплект)
К
выходу
S-VIDEO
OUT
RM-V711U
(входит в комплект
видеокамеры)
Видеомагнитофон
Телевизор
К разъему
PAUSE-IN
ПPИMEЧAHИЯ:
● Перед выполнением монтажа в произвольной последовательности в режиме продолжения проверьте, что на телевизионном
мониторе не воспроизводятся индикаторы. Если они появляются во время выполнения монтажа в произвольной
последовательности в режиме продолжения, то они записываются на новую ленту. Для удаления дисплея режима звукового
сопровождения нажмите кнопку IND. ON/OFF на ПДУ. Выберите “DISPLAY” и “TIME CODE” из меню воспроизведения (Z стр. 46)
для того, чтобы вывести или удалить временной код во время записи. Для того, чтобы вывести или убрать все индикаторы
кроме индикатора меню монтажа в произвольной последовательности в режиме продолжения нажмите на ПДУ кнопку
DISPLAY и удерживайте ее в нажатом положении не менее 1 с. После того, как начинается выполнение монтажа в
произвольной последовательности в режиме продолжения, эти индикаторы исчезают и не записываются на новой ленте.
● При выполнении монтажа на видеоустройстве, снабженном входным разъемом DV, вместо кабеля S-Video и кабеля Audio/Video
может использоваться кабель DV.
● Установите переключатель видеовыходов на адаптере кабеля в следующие положения:
Y/C: При подключении к телевизору или видеомагнитофону, на которые могут подаваться сигналы Y/C, и к которым может
подключаться кабель S-Video.
CVBS: При подключении к телевизору или видеомагнитофону, на который нельзя подавать сигналы Y/C и при использовании
кабеля Audio/Video.
Откройте
крышку.
Кабель для
монтажа (входит
в комплект)
Кабель A/V
(входит в
комплект)
Переключатель
видеовыходов
“Y/C”/“CVBS”
Если ваш телевизор
имеет разъем SCART,
используйте
входящий в комплект
переходник кабеля.
ПРОДОЖЕНИЕ НА СЛ. СТР.
