- 10 -

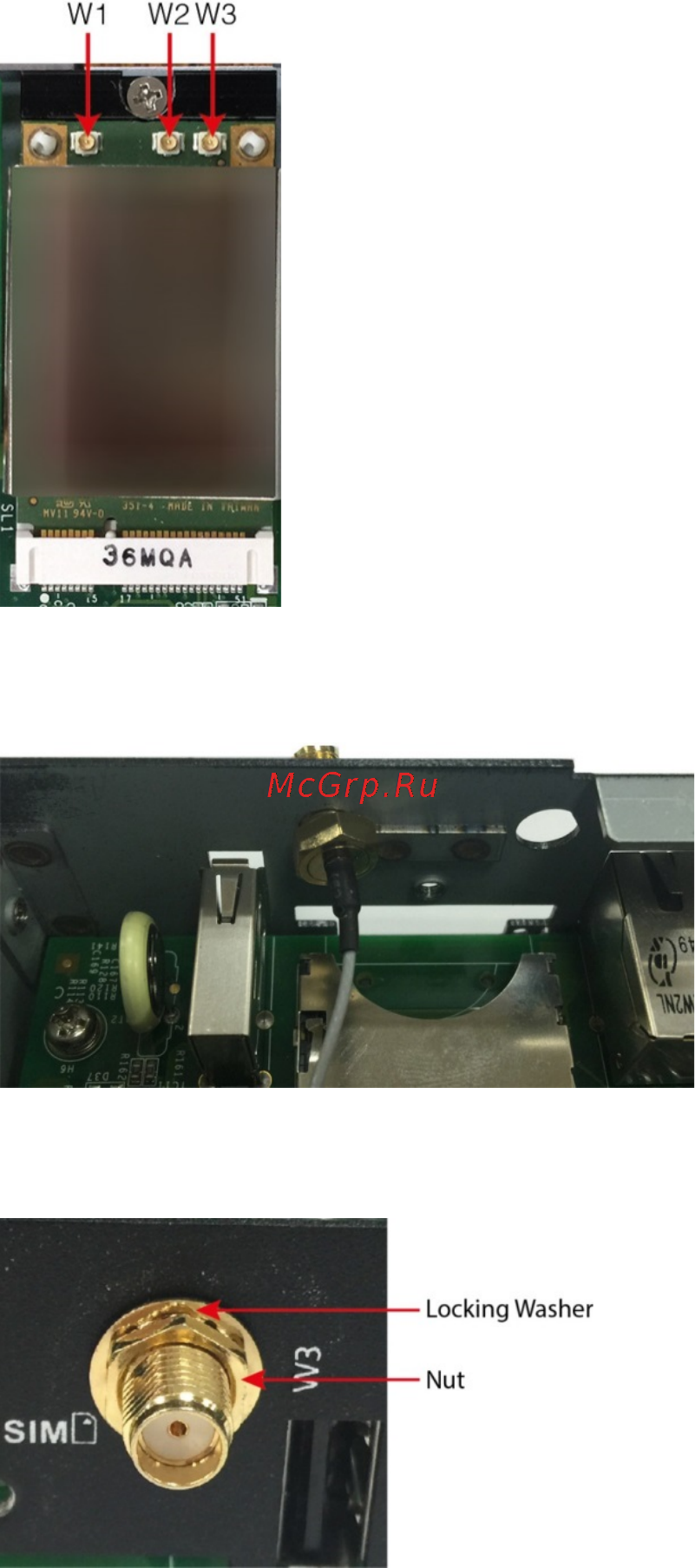

14. Connect antenna cables to the cellular module. There are three
antenna connectors on the cellular module: W1 and W3 are for
cellular antennas and W2 is for GPS antenna.
15. Insert the antenna connectors through the antenna cable holes on
the front panel of the cover as shown below:
16. Secure the antenna connectors to the cover using a locking washer
and nut as shown below:
