IA-240-LX: руководство по аппаратной части

www.moxa.ru sales@moxa.ru support@moxa.ru

Индикатор

Цвет

Описание

Power

Красный

Питание подается

Ready Зеленый

ОС готова к работе,

функционирует нормально

LAN 1/2

Оранжевый

Соединение порта 10 Мбит/с

активно

Зеленый

Соединение порта 100 Мбит/с

активно

Console

Оранжевый

Консольный порт принимает

данные (RX)

Зеленый

Консольный порт передает

данные (TX)

P1/P2/P3/P4

Оранжевый

Последовательный порт

1/2/3/4 принимает данные

Зеленый

Последовательный порт

1/2/3/4 передает данные

4. Установка IA240

Монтаж на стену или в шкаф

Для настенного монтажа или крепления внутри шкафа, используйте две металлических скобы из

комплекта поставки IA240. Сначала присоедините скобы к задней панели IA240, используя два

винта для каждой скобы, затем прикрепите IA240 к стене или шкафу также с помощью двух винтов

для каждого кронштейна.

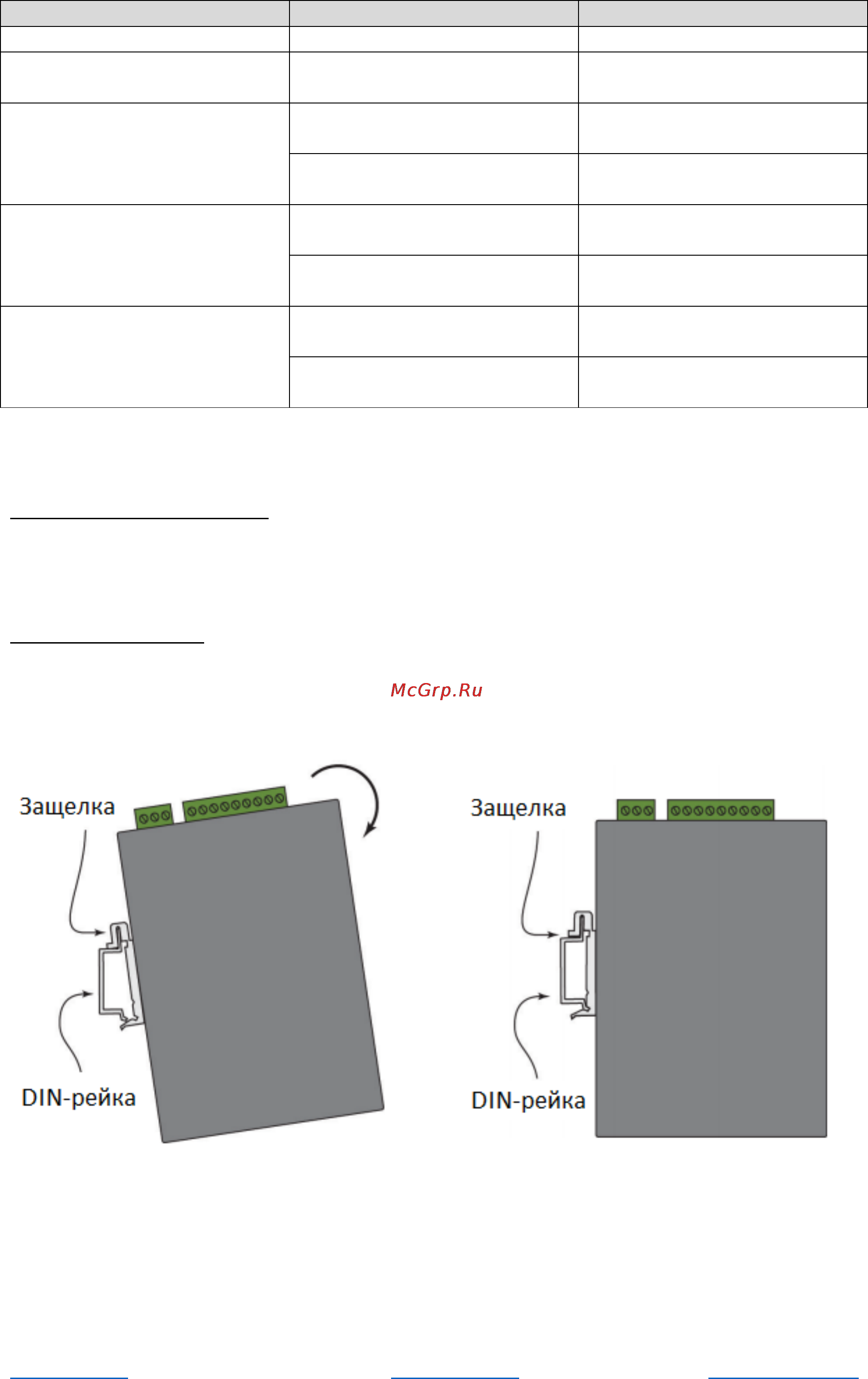

Монтаж на DIN-рейку

В комплект поставки входит алюминиевая пластина (DIN-рейка). Чтобы прикрепить пластину к

IA240 поверните ее металлической пружиной вверх:

Шаг 1: Вставьте верхнюю часть DIN-рейки в паз под тугую металлическую пружину.

ШАГ 2: Захлопните DIN-рейку в устройство, как показано на рисунке ниже.

Чтобы отсоединить IA240 от DIN-рейки, выполните вышеприведенные шаги в обратном порядке.
