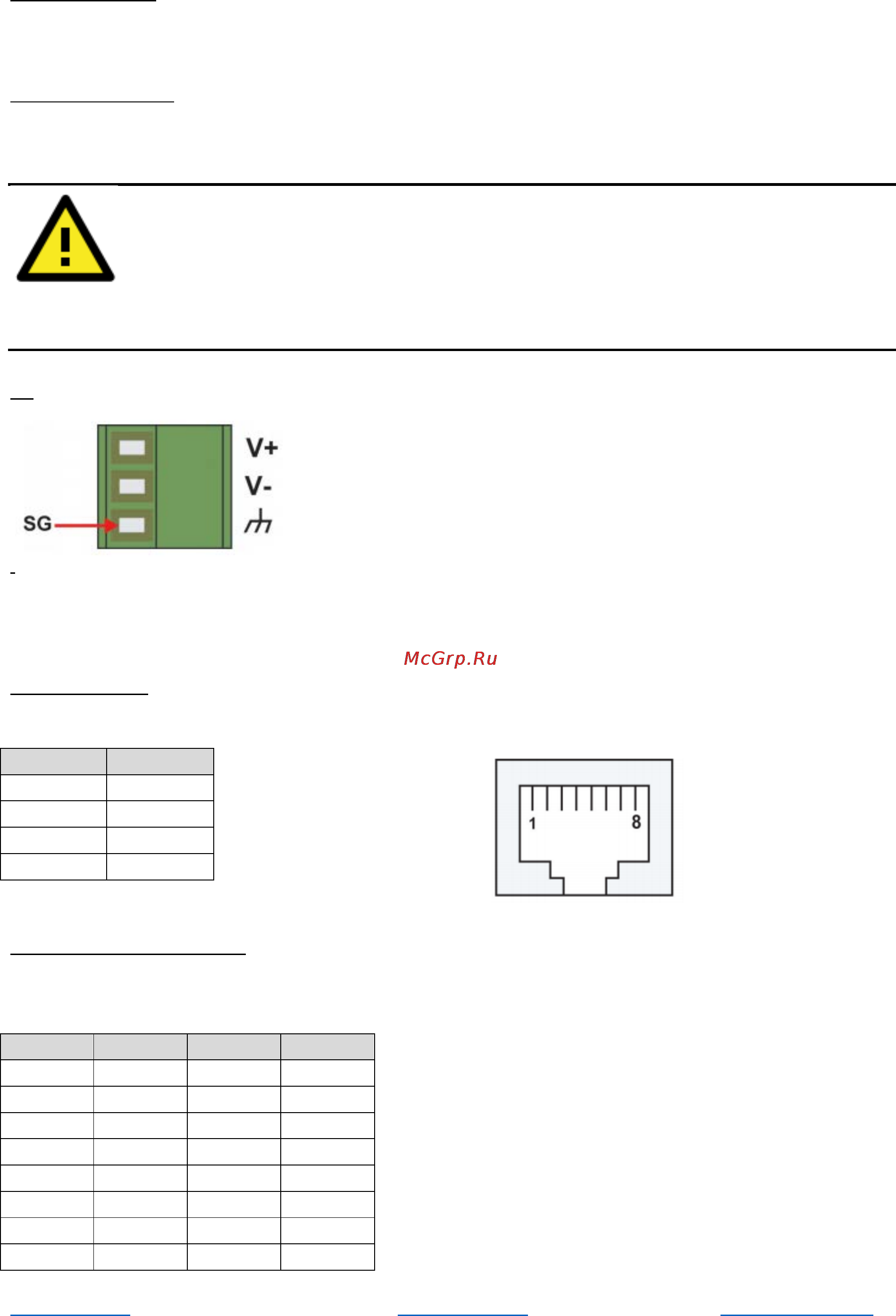

5. Описание разъемов
Разъем питания
Подключите клемму IA240 к линии постоянного тока 12-48 В. Когда ОС будет готова, индикатор
Ready загорится зеленым цветом.
Заземление IA240
Заземление и правильный монтаж проводов ограничит воздействие электромагнитных помех
(EMI). Перед включением устройства присоедините винт заземления к заземленной поверхности.
ВНИМАНИЕ
Данное оборудование предназначено для крепления только к хорошо заземленной поверхности,
например, к металлической панели.
SG
Если смотреть на 3-контактный разъем блока питания под приведенным на рисунке углом,
экранированный контакт заземления будет находиться справа. Подключите SG-провод (защитное
заземление) к заземленной металлической поверхности.
Ethernet-порты
2 Ethernet-порта 10/100 Мбит/с (LAN 1 и LAN 2) имеют разъемы RJ45.
Контакт
Сигнал
1
ETx+
2
ETx-
3
ERx+
6
ERx-
Последовательные порты
4 последовательных порта (P1-P4) имеют разъемы RJ45. Каждый порт может быть программно
настроен в режим работы RS-232, RS-422 или RS-485. Назначение контактов приведено в таблице
ниже.
Контакт
RS-232
RS-422
RS-485
1
DSR
---
---
2
RTS
TXD+
---
3
GND
GND
GND
4
TXD
TXD-
---
5
RXD
RXD+
Data+
6
DCD
RXD-
Data-
7
CTS
---
---
8
DTR
---
---
