IV. Монтаж и установка.

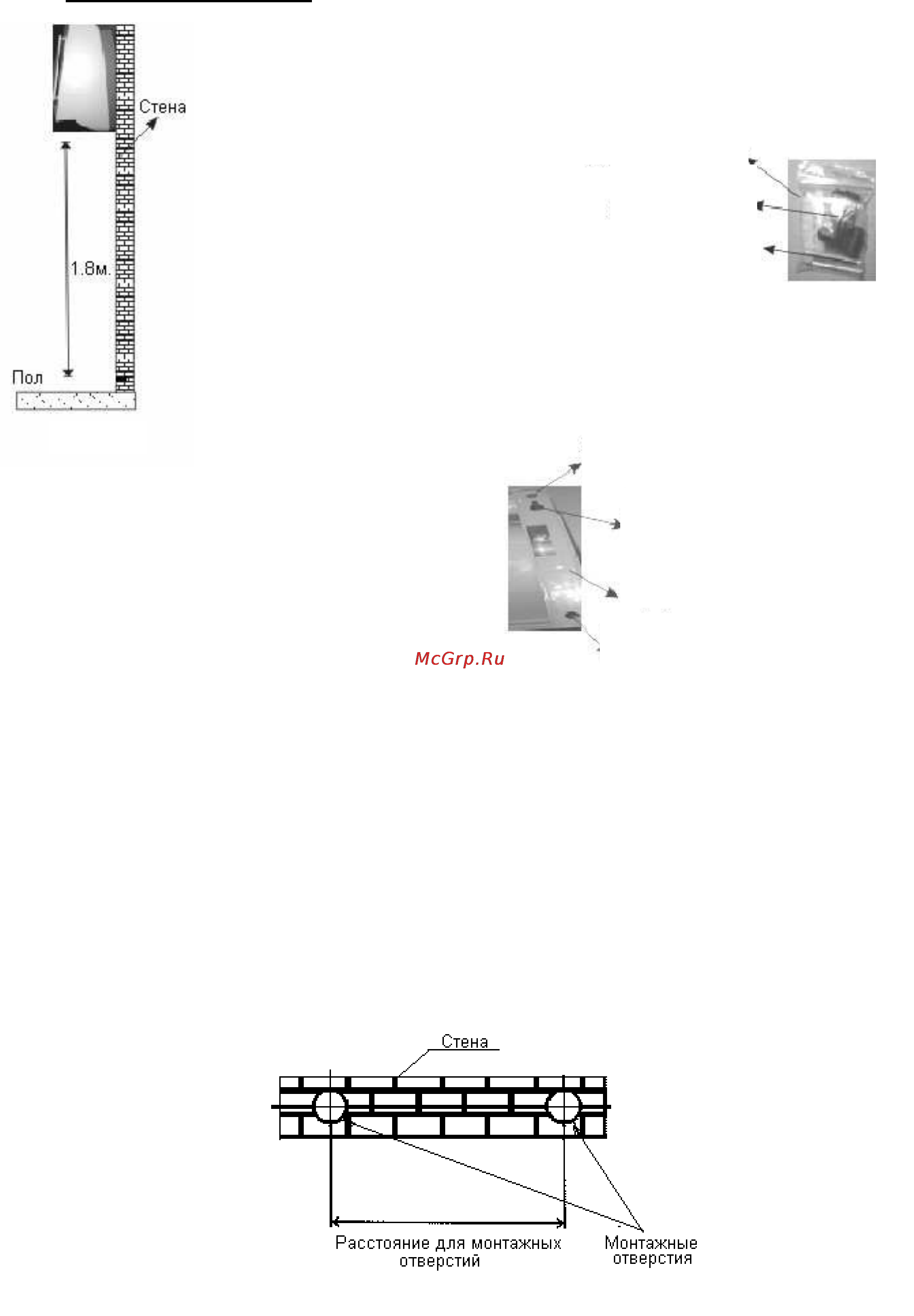

Обогреватель должен быть установлен на высоту не менее 1,8 метра
от уровня пола. См. Рис 2
Электрический силовой
разъём и подводка должны
быть смонтированы на высоте,
обеспечивающей
недоступность для детей.
Для монтажа обогревателя
необходимы: 2 эластичные вставки, 2 шурупа, 4 амортизационные
прокладки,
входящие в
комплект обогревателя Рис.3.
Вставьте амортизационные прокладки
концами меньшего диаметра в отверстия
корпуса Рис 4.
Монтажные отверстия в стене сверлятся на
расстоянии 59 см. друг от друга по
горизонтали, а также не менее 2,0 метров от
уровня пола по высоте таким образом, чтобы нагреватель находился не менее 1,8 метров от
уровня пола См. Рис 2, Рис5. ,Рис 6
Сверлить монтажные отверстия следует глубиной 42-45мм., диаметром – 8 мм. Завернутый
шуруп должен выступать из поверхности стены на 18-20 мм.
Если силовой провод чересчур длинный, Вы можете намотать его в корпусе обогревателя.
Установив обогреватель, плотно затяните шурупы.
