Pioneer GM-3200T [3/10] Установка аппарата

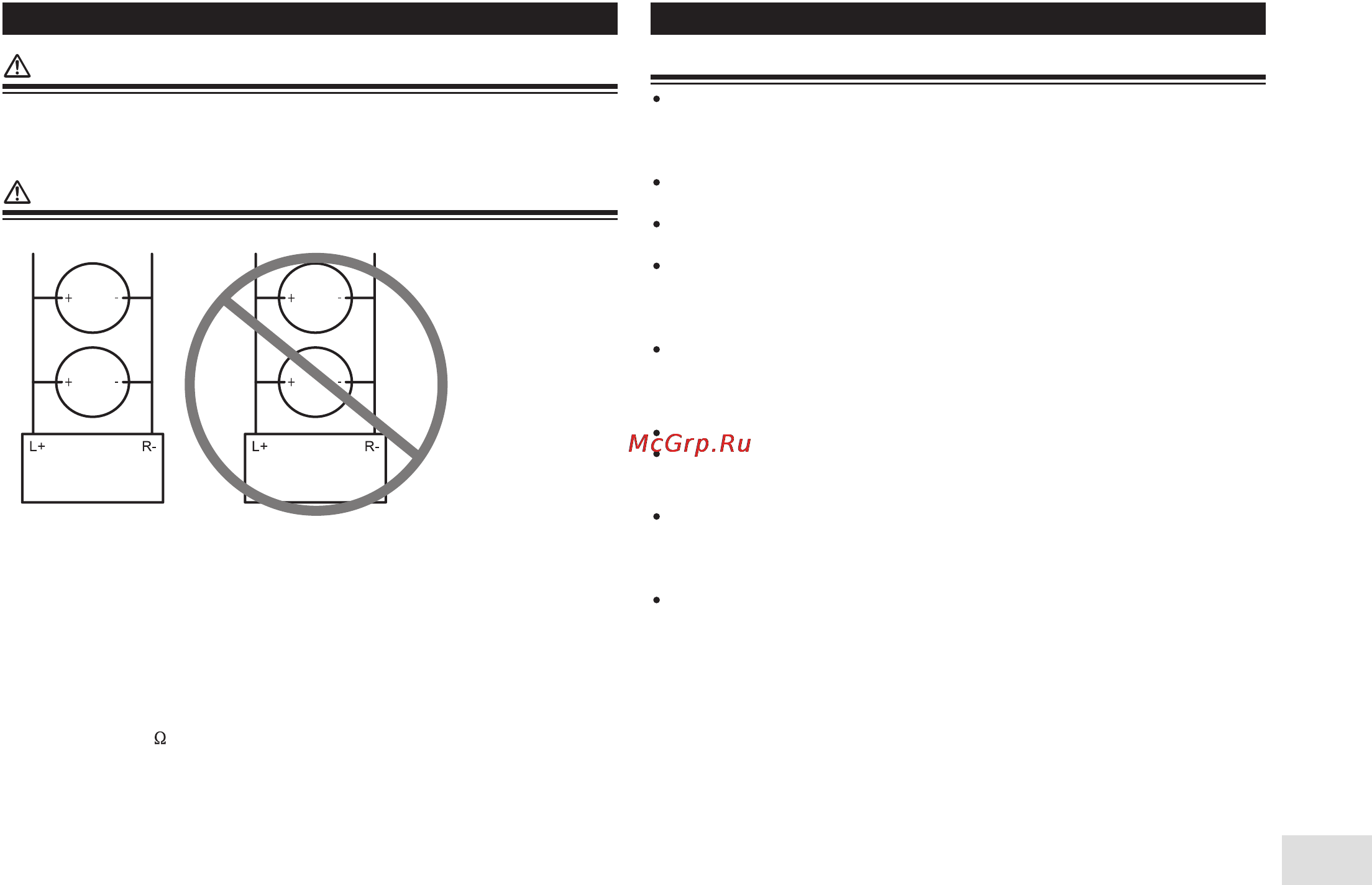

![Pioneer GM-3200T [3/10] Установка аппарата](/views2/1002003/page3/bg3.png)
3
Установка аппарата
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается заменять перегоревший предохранитель предохранителем большего размера или номинала.
Использование ненадлежащего предохранителя может привести к перегреву, появлению дыма, повреждению
устройства и причинению травм (в том числе ожогов) окружающим.
ПРЕДОСТЕРЕЖЕНИЕ
ЗАПРЕЩАЕТСЯ выполнять параллельное подключение к усилителю Pioneer акустических систем (АС) с
номиналом 4 Ома (или ниже), для того чтобы добиться 2омного (или ниже) мостового режима (Схема Б).
Неправильное мостовое подключение может привести к повреждению усилителя, появлению дыма и перегреву.
Поверхность усилителя может стать горячей и при прикосновении причинить легкие ожоги.
Чтобы правильно установить или использовать мостовой режим для двухканального усилителя и добиться 4
омной нагрузки, подключите параллельно две 8омные АС к положительной клемме левого канала «Left+» (L+)
и отрицательной клемме правого канала «Right» (R) (Схема А) или используйте одну 4омную АС. При
использовании четырехканального усилителя воспользуйтесь схемой мостового соединения акустических
выходов, указанной на задней панели Вашего усилителя, а затем подключите параллельно две 8омные АС,
чтобы получить нагрузку 4 , или используйте одиночную 4омную АС на каждый канал.
По всем вопросам, пожалуйста, обращайтесь к Вашему местному авторизованному дилеру Pioneer или
позвоните в службу технической поддержки Pioneer.
ПРЕДУПРЕЖДЕНИЯ
Обязательно пользуйтесь специальным красным проводом [RD223] для подключения к
аккумулятору и заземления, который продается отдельно. Подключите аккумуляторный
провод непосредственно к положительной (+) клемме автомобильного аккумулятора, а
провод заземления подключите к корпусу автомобиля.
Во избежание поражения электрическим током не прикасайтесь к усилителю мокрыми
руками. Также не прикасайтесь к поверхности усилителя, если на ней имеется влага.
В целях безопасного вождения автомобиля сохраняйте громкость на достаточно низком
уровне, чтобы Вы могли слышать обычные звуки дорожного движения.
При перегорании предохранителя усилителя или предохранителя аккумуляторного провода,
приобретенного Вами отдельно, проверьте соединения источника питания и акустических
систем. Обнаружьте и устраните неисправность, после чего замените перегоревший
предохранитель новым предохранителем того же размера и номинала.
Во избежание повреждения усилителя и акустических систем при возникновении
аномальных условий защитный контур отключает усилитель от источника питания (звук при
этом пропадает). В таком случае выключите питание системы и проверьте соединения
источника питания и акустических систем. Обнаружьте и устраните неисправность.
В случае невозможности обнаружить неисправность самостоятельно, обратитесь к дилеру.
Во избежание поражения электрическим током или короткого замыкания во время
выполнения соединений и установки обязательно заранее отсоедините отрицательную ()
клемму аккумулятора.
Перед сверлением отверстий для установки усилителя убедитесь, что под панелью
отсутствуют какиелибо детали автомобиля. Соблюдайте осторожность, чтобы не повредить
кабели и иные компоненты, например, топливопровод, тормозную магистраль и
электропроводку.
НЕ допускайте контакта усилителя с какимилибо жидкостями, например, изза неудачного
выбора места для установки усилителя. Это может привести к поражению электрическим
током. Результатом контакта с жидкостями также может быть повреждение усилителя,
появление дыма и перегрев. Кроме того, поверхность усилителя и подключенных к нему АС
могут нагреться и при прикосновении к ним причинить легкие ожоги.
Усилитель Pioneer
Усилитель Pioneer
2омный мостовой режим
Схема А Правильно Схема Б Неправильно
4омный мостовой режим
8омная
АС
8омная
АС
4омная
АС
4омная
АС
