6

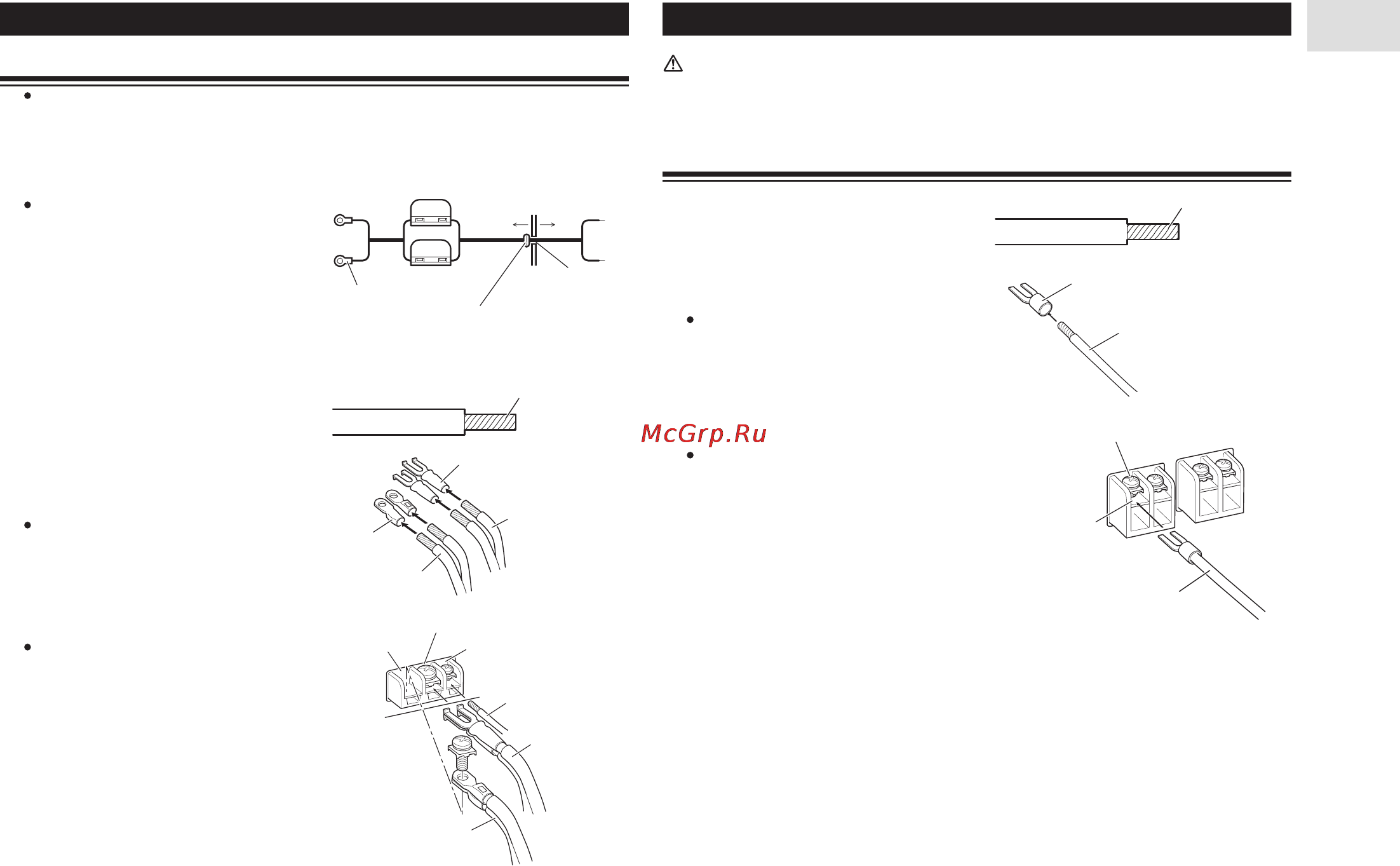

Подключение усилителя
Подключение разъема питания
Обязательно пользуйтесь специальным красным проводом [RD223] (продается
отдельно) для подключения аккумулятора и заземления. Подключите аккумуляторный
провод непосредственно к положительной (+) клемме автомобильного аккумулятора, а
провод заземления подсоедините к металлическому корпусу автомобиля.
1. Проведите провод аккумулятора из
моторного отсека в салон автомобиля.
После выполнения всех прочих соединений
подключите аккумуляторный разъем на
усилителе с положительной (+) клеммой
аккумулятора.
2. Плотно скрутите жилы аккумуляторного
провода, провода заземления и провода
дистанционного управления системой.
3. Прикрепите контактные наконечники к
окончаниям вышеупомянутых проводов.
Наконечники в комплект поставки не
входят.
Для обжима наконечников пользуйтесь
плоскогубцами.
4. Подключите провода к клеммам.
Надежно закрепите провода винтами клемм.
ПРЕДУПРЕЖДЕНИЕ
Невыполнение требований о надежном закреплении аккумуляторного провода винтами клеммы может стать
причиной перегрева в области клеммы и вызвать неисправность или легкий ожог.
Подключение акустических выходов
1. С помощью кусачек или ножа очистите от
изоляции концы кабелей длиной около 10
мм и скрутите их.
2. Прикрепите контактные наконечники к
концам кабелей. Наконечники в комплект
поставки не входят.
Для обжима наконечников пользуйтесь
плоскогубцами.
3. Подключите кабеля АС к разъемам
акустического выхода.
Надежно закрепите кабели винтами.
Предохранитель (30 А)
Предохранитель (30 А)
Скрутите
Скрутите
Наконечник
Винт разъема
Кабель для подключения АС
Разъем акустического
выхода
Кабель для подключения АС
Наконечник
Провод заземления
Аккумуляторный провод
Клемма «GND» [Заземление]
Клемма дистанционного
управления системой
Провод дистанционного
управления системой
Провод заземления
Аккумуляторный провод
Клемма
питания
Наконечник
Положительная клемма
В отверстие, просверленное
в корпусе автомобиля,
вставьте резиновое
уплотнительное кольцо
Моторный
отсек
Салон автомобиля
Просверлите 14мм
отверстие в корпусе
автомобиля
