Pioneer GM-3200T [7/10] Подключение усилителя

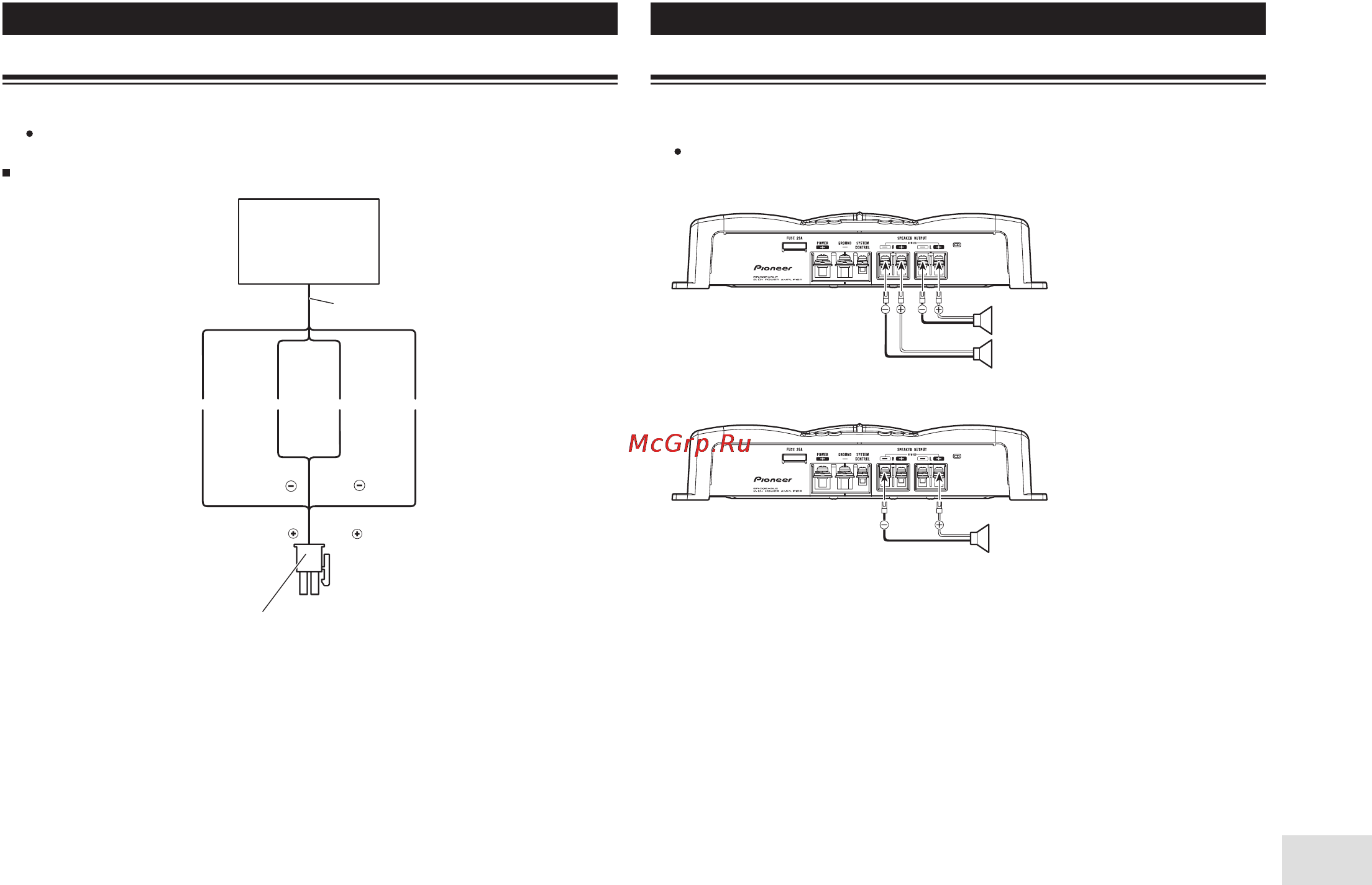

![Pioneer GM-3200T [7/10] Подключение усилителя](/views2/1002003/page7/bg7.png)
7
Подключение усилителя
Использование акустического входа
Используя прилагаемый соединитель акустического входа, подключите к усилителю кабели, идущие от выходов
автомобильной стереосистемы на акустические системы.
Не подключайте кабели одновременно к входу RCA и к акустическому входу.
Соединения при использовании акустического входа
Подключение кабелей акустических систем
Режим подачи сигналов на АС может быть двухканальным (стереофоническим) или одноканальным
(монофоническим). Подключите кабели АС в соответствии с нужным режимом, как показано на приведенных
ниже рисунках.
Не подключайте кабели одновременно к входу RCA и к входу АС.
Двухканальный (стереофонический) режим
Одноканальный (монофонический) режим
Автомобильная
стереосистема
Акустический выход
Серый/черный:
Правый
Белый/черный:
Левый
Соединитель акустического входа
К разъему акустического входа
данного усилителя
Белый:
Левый
Серый:
Правый
(Левая)
Акустическая система
(Правая)
Акустическая система
(Моно)
