PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
7
Конус пиноли задней бабки МК II
Диапазон оборотов 500 – 2000 об / мин.
Количество скоростей 10
Габариты (Д × Ш × В) 1560 × 470 × 1150 мм
Масса станка
92 кг
3.2. Уровень шума оборудования
Уровень акустической мощности (А) оборудования (L
wa)
L
wa = 93,3 Дб (А) – Значение измерено с нагрузкой.
L
wa = 87,0 Дб (А) – Значение измерено без нагрузки.
Уровень шума (А) на рабочем месте (L
р Аeq).
L
р Аeq = 85,9 Дб (А) – Значение измерено с нагрузкой.
L
р Аeq = 74,2 Дб (А) – Значение измерено без нагрузки.

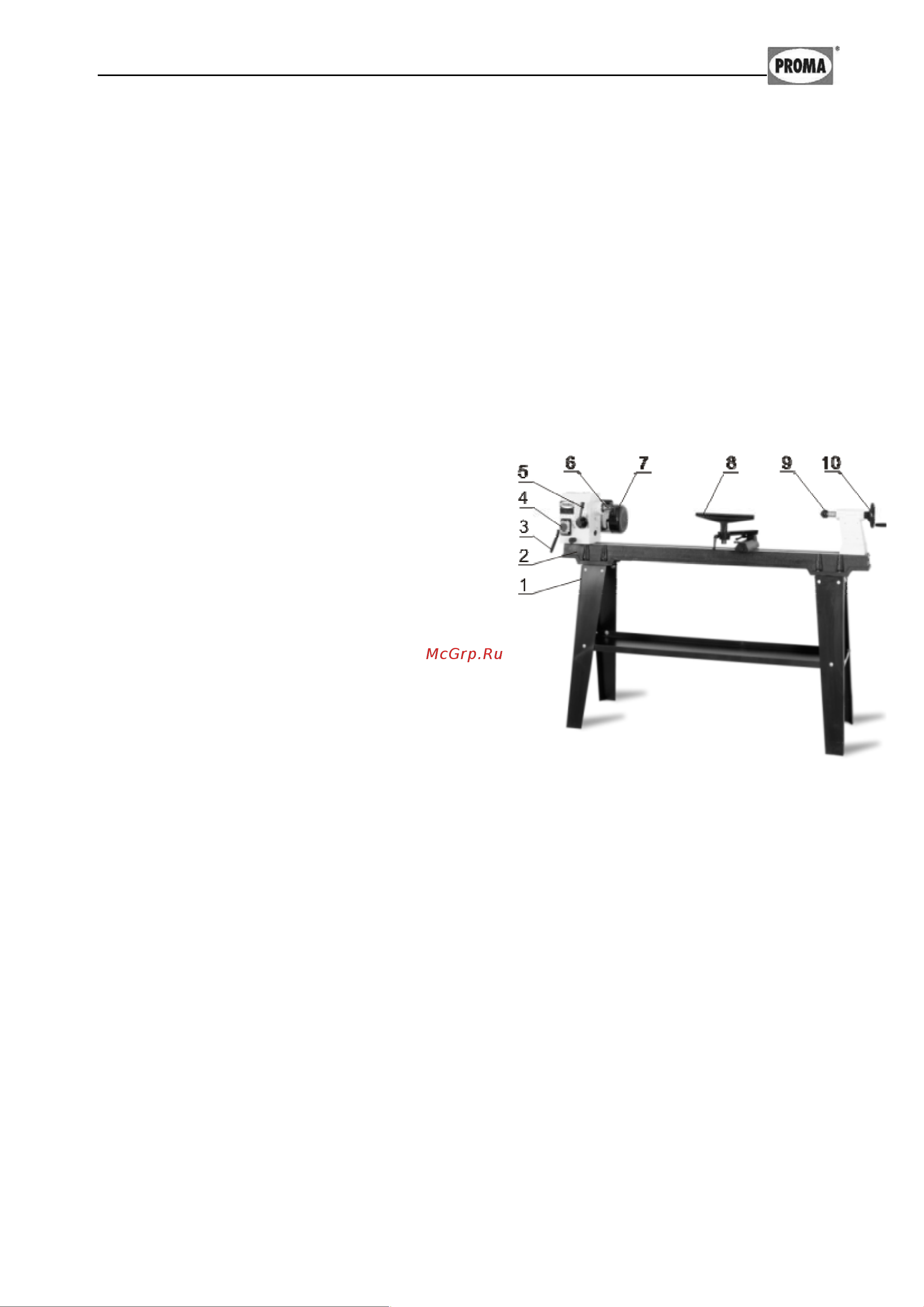

3.3. Узлы и детали оборудования.
1 Подставка.
2 Станина.
3 Рычаг фиксации шпиндельной бабки.
4 Выключатель.
5 Рычаг изменения скорости шпинделя.
6 Шпиндель.
7 Двигатель.
8 Опора инструментов.
9 Пиноль задней бабки.
10 Маховик перемещения пиноли задней
бабки.
3.4. Краткое описание конструкции оборудования (см
. рис. 2).
Токарный станок по дереву состоит из чугунной станины 2, которая уста-
навливается на подставку 1. На станине станка размещена передняя бабка, зад-
няя бабка и опора 8 для инструментов (резцов). На передней бабке установлен
электродвигатель 7, который через вариатор передаёт вращение на шпиндель
6. В задней бабке имеется пиноль
9, которая перемещается с помощью махо-
вика10.
3.5. Количество персонала необходимое для работы на оборудовании.
На данном станке, одновременно может работать только один человек.
Внимание! На станке должны работать только лица старше 18 лет.
3.6. Место расположения персонала во время работы на оборудовании.
Для правильного и свободного управления станком
рабочий должен нахо-
диться с лицевой стороны станка. Только при таком положении рабочего во
время работы на станке есть возможность свободно управлять всеми необхо-
димыми механизмами станка (их описание приведено в данной инструкции).
Рисунок 2
