PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
11
1
2
3
4
5
6
7
8
9
10
500
620
760
900
1050
1250
1400
1590
1790
2000
Таблица 1.

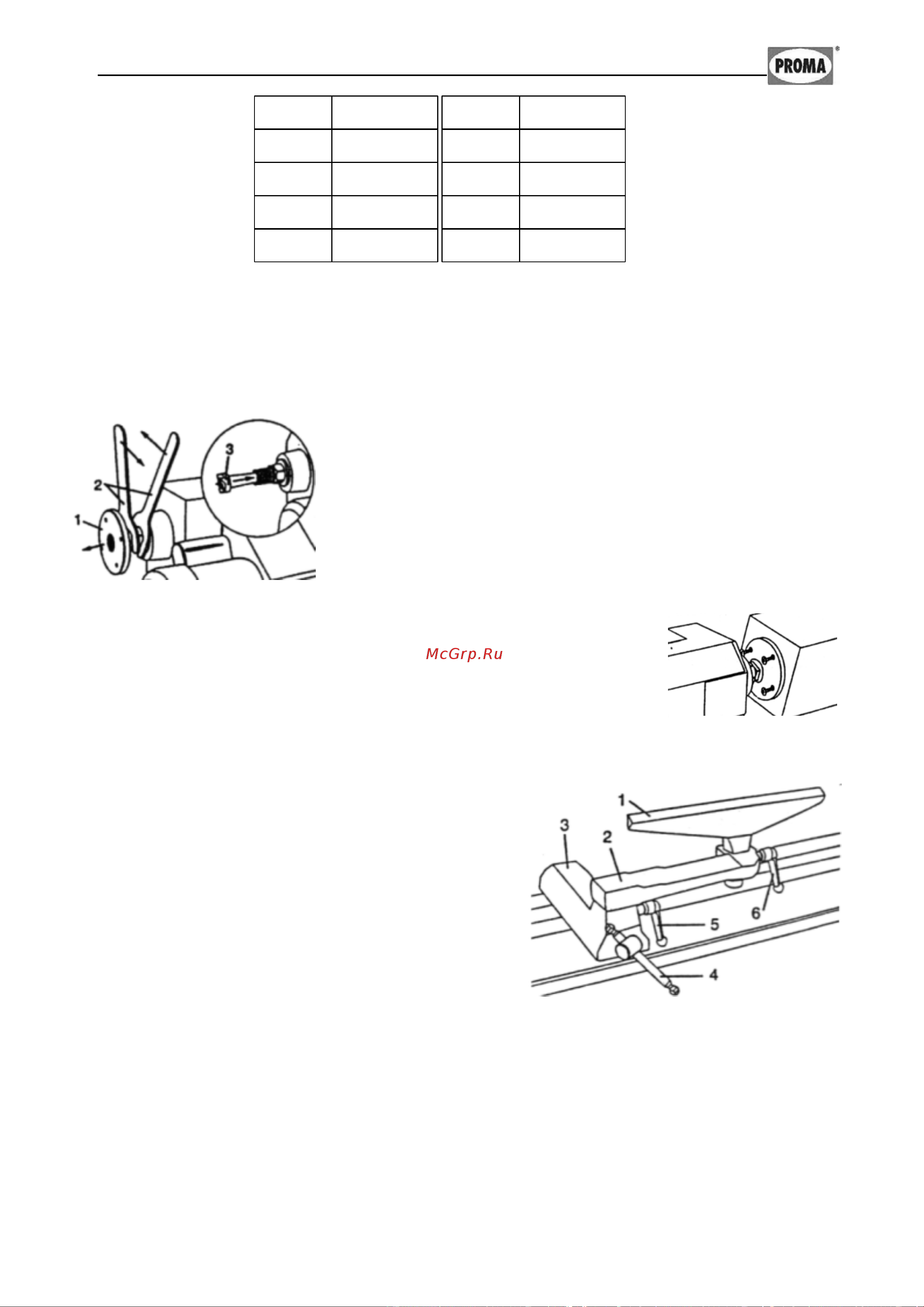

6.2. Описание методов наладки станка.
Установка планшайбы.
Снятие и установка планшайбы 1 производится с
помощью двух рожковых ключей 2. Удерживая
шпиндель ключом, вторым выкрутите планшайбу со
шпинделя. После снятия планшайбы можно вставить
поводковый центр 3. Установка планшайбы происхо-
дит в обратном порядке. (рис. 7.).
Для крепления заготовки к планшайбе
используются латунные шурупы (или из другого мягко-
го материала) с плоской головкой.
Длина винтов выбирается таким образом, чтобы
они не препятствовали режущему инструменту при об-
работке заготовки (рис. 8.).
Наладка опоры для инструмента.
Опора для инструмента 1 может ис-
пользоваться при необходимости с плечом 2
или
вставляться в основание 3. Для измене-
ния положения плеча 2 и опоры 1 в гори-
зонтальной или вертикальной плоскостях
ослабьте зажимы 5 или 6, установите плечо
или опору в нужное положение, затяните
зажимы.
Основание опоры для инструмента установлено на направляющих стан-
ка. Для перемещения основания по направляющим отожмите зажим
основания
рычагом 4. Установите опору в необходимом месте, зажмите зажим.
Опора инструмента должна быть размещена немного ниже оси вращения
заготовки. Для изменения высоты опоры выкрутите зажимной болт при помо-
щи рукоятки 6 на 2-3 оборота. Установите опору на необходимую высоту и
зажмите болтом 6. Проверните заготовку рукой, убедитесь, что она свободно
вращается и не
касается опоры (см. рис.9).
Рисунок 7.
Рисунок 8.
Рисунок 9
