PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

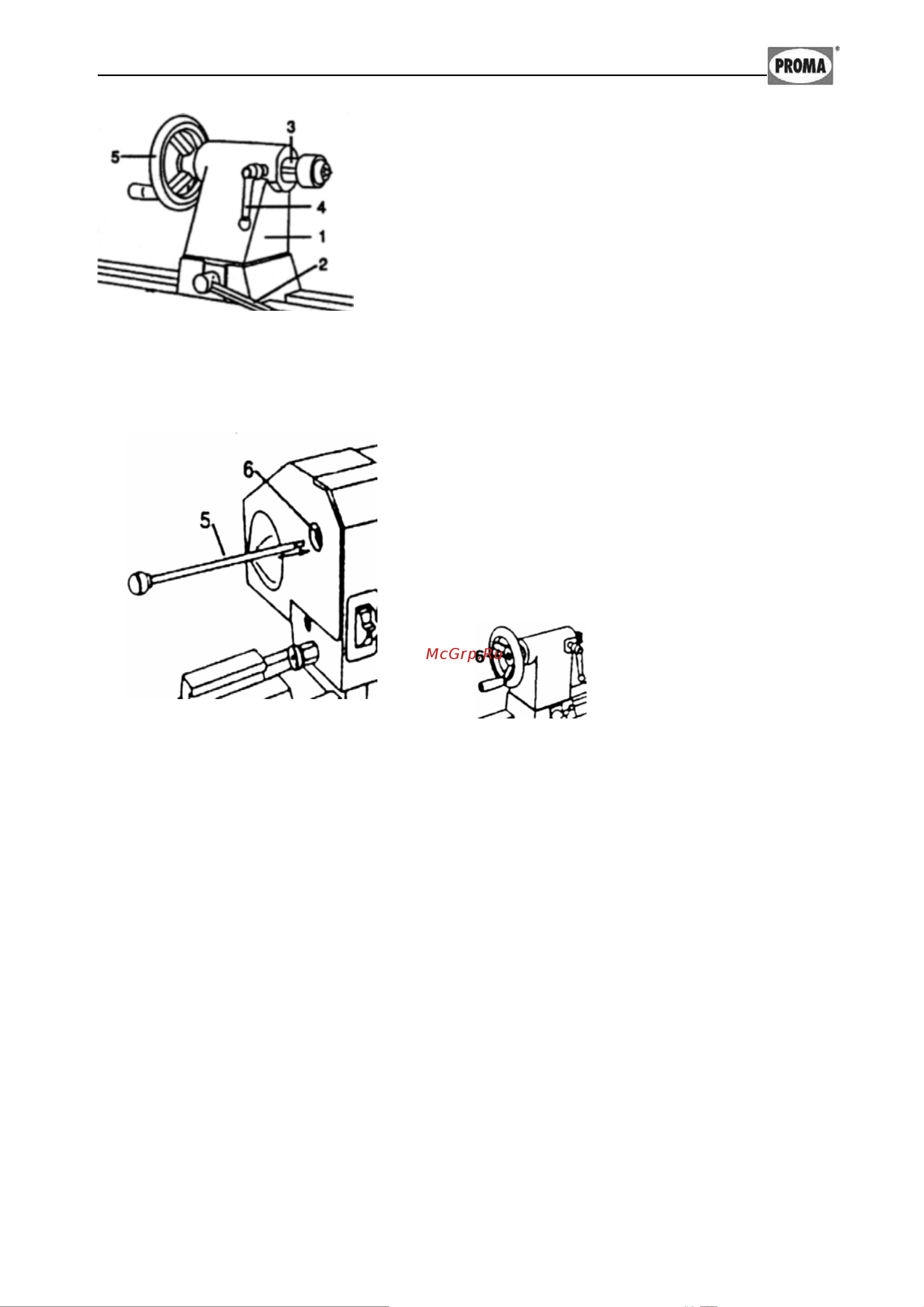

Наладка задней бабки.

Задняя бабка токарного станка предназначена

для поддержки заготовки. Задняя бабка 1 после

установки в необходимое положение на станине

зажимается эксцентриковым рычагом 2. Враще-

нием маховика 5 выдвигается пиноль задней баб-

ки 3, и вращающийся центр, упираясь в заготовку,

поджимает её. Пиноль зажимается рукояткой 4

(см. рис. 10).

Внимание –

от величины вылета пиноли

зависит жесткость установки обрабатываемой

заготовки.

Смена центров.

Для снятия центра с конуса шпинделя,

вставьте шомпол 5 для выбивания центров, в

отверстие шпинделя 6 (рис. 11.) и, ударив мо-

лотком по шомполу, извлеките центр из шпин-

деля. Та же последовательность действий ис-

пользуется при снятии центра и из

задней баб-

ки (рис. 12).

Рисунок 11. Рисунок 12

Перемещение передней бабки

Для изменения положения передней бабки на станине станка отожмите

зажим прижимающий переднюю бабку к станине, повернув рычаг 2, перемес-

тите переднюю бабку, зажмите зажим рычагом 2.

Для поворота передней бабки отожмите зажим, прижимающий переднюю

бабку к станине, повернув рычаг 2, оттяните фиксатор 1, фиксирующий перед-

нюю бабку. Поверните переднюю бабку

на необходимый угол, зажмите пе-

реднюю бабку. Передняя бабка имеет пять фиксированных положений: 0

, 45

, 135

, 180

(при повороте шпиндельной бабки по часовой стрелке). (см. рис.

13 и 14).

После поворота передней бабки и установки в шпиндель планшайбы с на-

клеенной на ней наждачной бумагой, станок можно использовать в качестве

шлифовальной машины (см. рис.14).

Рисунок 10.
