PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

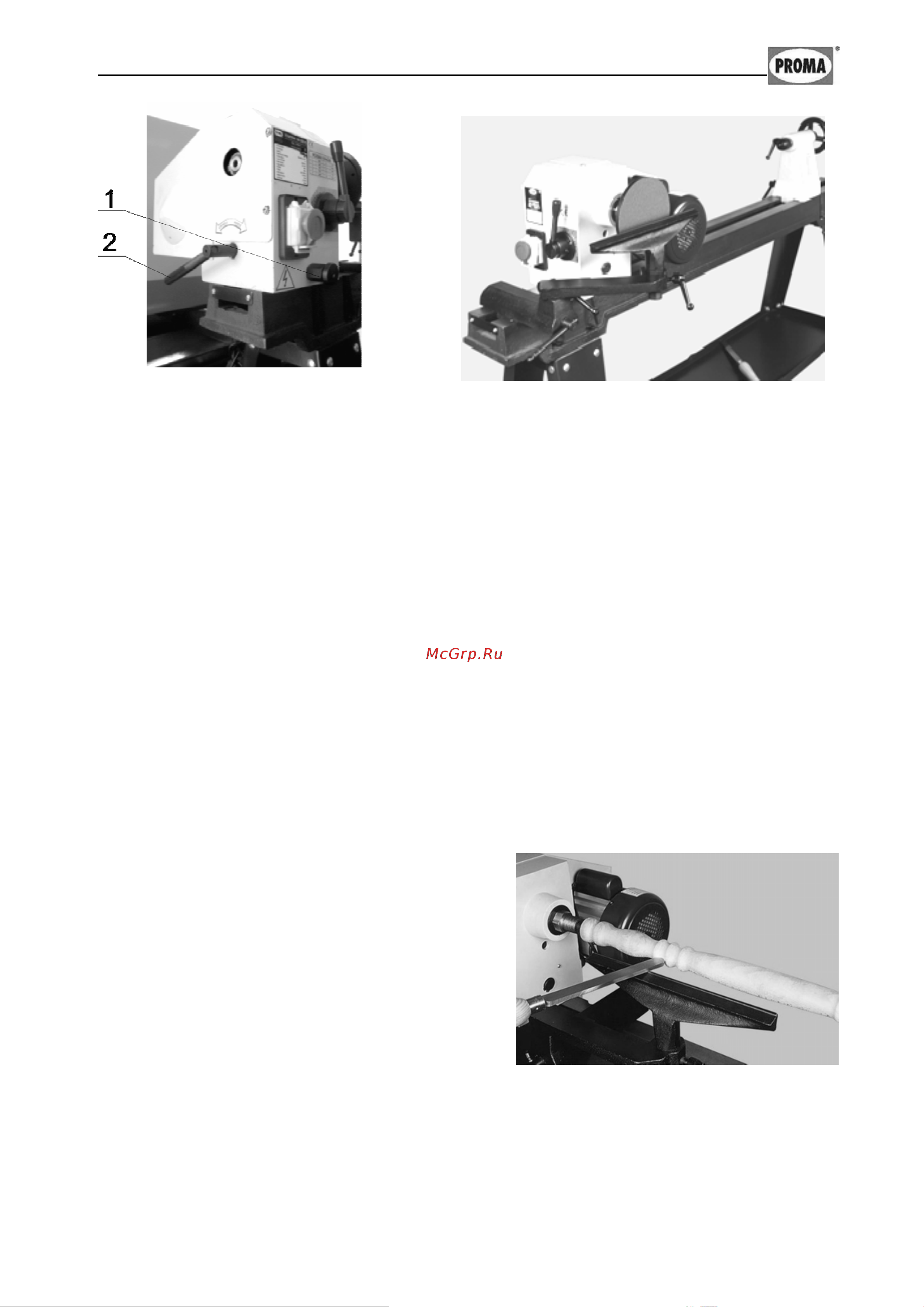

6.3.Описание методов работы на станке.

Установка заготовки в поводковый центр

Перед установкой заготовки на станок отметьте центр оси заготовки с

обоих её торцов. Прижмите заготовку к поводковому центру, подбейте заго-

товку с другого торца деревянной или пластмассовой киянкой. Переместите

заднюю бабку к заготовке. Зажмите заднюю бабку к станине

, подожмите заго-

товку вращающим центром, перемещая пиноль, вращая штурвал. Зажмите ры-

чаг перемещения пиноли. Убедитесь, что при вращении в ручную шпинделя

заготовка ни за что не задевает.

Установка заготовки в планшайбе.

Для крепления заготовки к планшайбе используются латунные винты с

плоской головкой. Длина винтов выбирается таким образом, чтобы они

не

препятствовали режущему инструменту при обработке заготовки (см. рис. 8.).

Обработка заготовки

Подготовьте заготовку. Начертите линии

по окружности в местах изменения диа-

метра. Если начинаете обработку бруска,

то начертите эти линии карандашом мини-

мум с двух сторон заготовки. Начинайте

обработку самого большого диаметра, по-

сле этого обрабатывайте снижение (пере-

ход с

большого диаметра на малый).

Обработка на планшайбе

- Начните обработку внешней стороны заготовки.

- При внутренней обработке отодвиньте заднюю бабку как можно дальше.

Рисунок 15.

Рисунок 13. Рисунок 14.
