Операции приложения Diagnostics

Диагностика

1. Панель навигации

2. Основная часть окна

3. Функциональные кнопки

• Панель навигации

1. Вкладка List [Список] – отображает сканированные данные в виде списка.

2. Вкладка Tree [Древовидная структура] – отображает сканированные данные в виде

распределенной системы.

3. Индикатор выполнения – указывает ход выполнения диагностики.

• Основная часть окна

A. Вкладка List [Список]

Столбец 1 – содержит номера систем.

Столбец 2 – содержит названия сканированных систем.

Столбец 3 – содержит диагностические метки, соответствующие различным

результатам диагностики.

-!-. Указывает, что сканированная система не поддерживает функцию считывания

кодов или существует ошибка связи между диагностическим сканером и системой

управления.

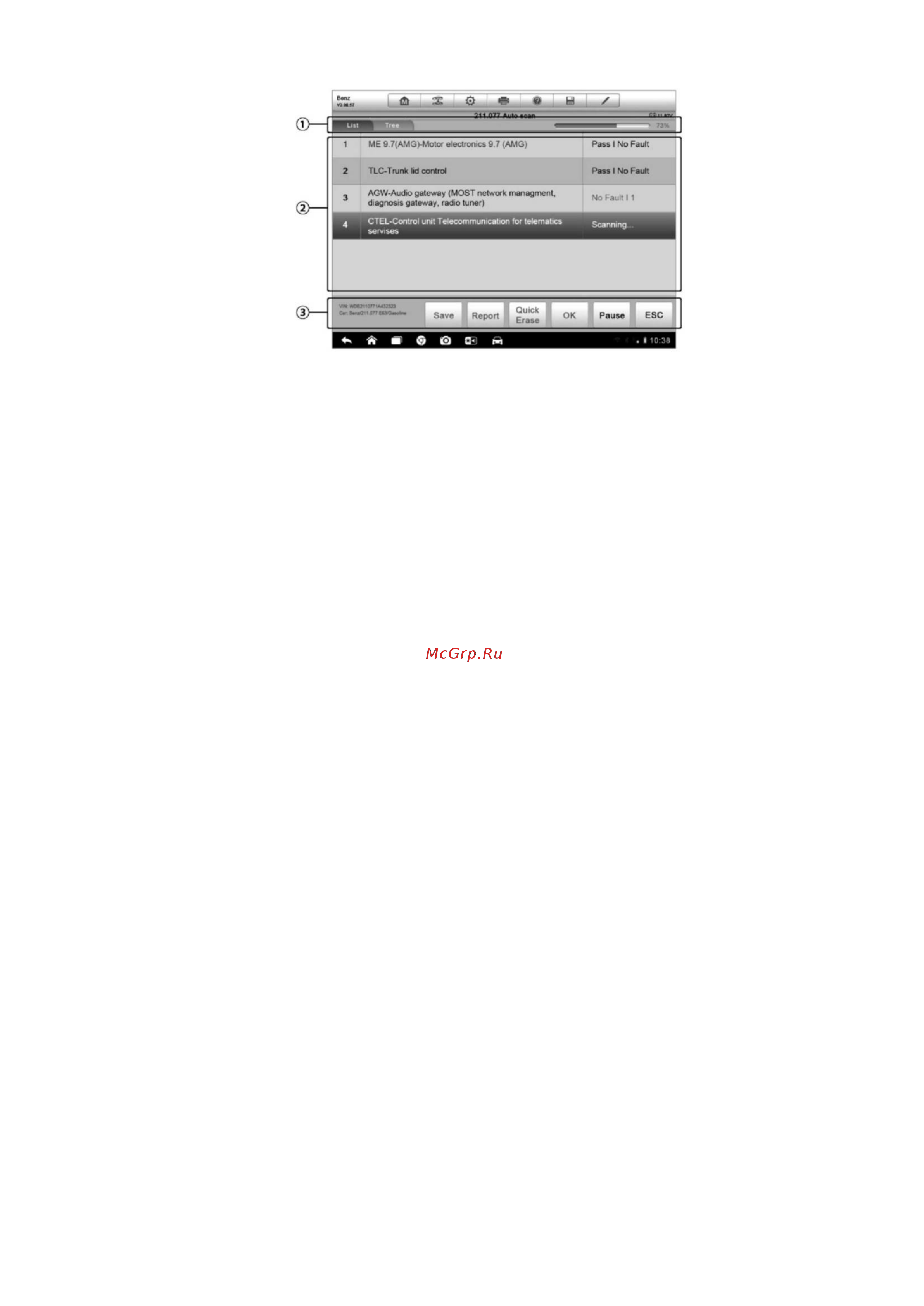

Рисунок 4-6 Пример окна операции автоматического

сканирования
