Общие сведения Интерфейс связи с автомобилем: диагностический

интерфейс Bluetooth

2.2 Интерфейс связи с автомобилем: диагностический

интерфейс Bluetooth

2.2.1 Функциональное описание

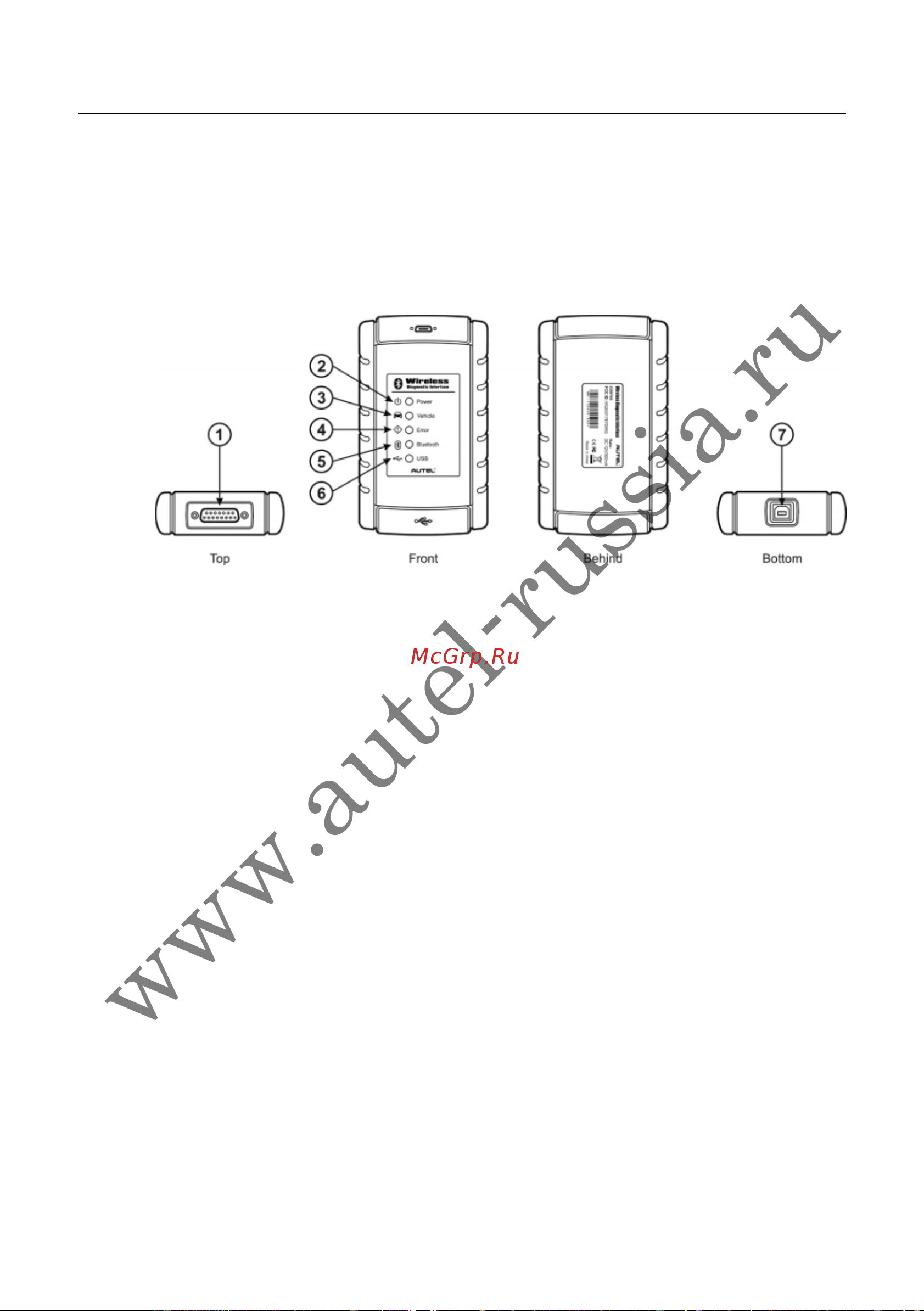

Рисунок 2-5 Диагностический интерфейс Bluetooth для MaxiSys

1. Разъём для обмена данными с автомобилем (15-контактный)

2. Индикатор электропитания — светится непрерывно зеленым,

когда электропитание включено

3. Индикатор связи с автомобилем — мигает зеленым во время

обмена данными с бортовой сетью автомобиля

4. Индикатор ошибки — светится непрерывно красным при

наличии серьезной неисправности оборудования; также

начинает мигать красным во время выполнения обновления

программного обеспечения/микропрограммы

5. Индикатор Bluetooth — светится непрерывно зеленым после

установления соединения с диагностическим сканером

MaxiSys через интерфейс Bluetooth; начинает мигать

зеленым во время обмена данными между автомобилем и

диагностическим сканером

6. Индикатор USB — светится непрерывно зеленым в случае

правильного подключения и обмена данными между

устройством и сканером MaxiSys через USB-кабель

7. Разъём USB
