ВАЗ “Приора” - в разъеме комбинации
После того как все провода будут подключены,
приборов, розовый провод, контакт “27”
вставьте переходную колодку в разъем бортового
компьютера. Проверьте работоспособность
прибора. Бортовой компьютер установите и
ВАЗ “Калина” - в разъеме комбинации
закрепите в выбранном месте. Для быстрого
приборов, розовый провод, контакт “27”
отключения компьютера необходимо снять
компьютер и отсоединить переходную колодку.
Шевроле-Нива - в к р а с н о м р а з ъ е м е
Например, с помощью отвертки.
комбинации приборов, розовый провод,
контакт “10”
ГАЗ 3110, 31105, 3102, Газель, Соболь - в белом
разъеме ХР 1 комбинации приборов,
контакт “5”
Информацию о нахождении провода датчика
уровня топлива в панели приборов других
автомобилей уточните в документации к
автомобилю.
Также возможно подключение пров
i инжекторные - в 8-контактном
разъеме Х1 комбинации приборов, провод
розовый с красной полосой
ВАЗ 9, 10, 15 семейств - в штатном разъеме для
бортового компьютера, контакт “В” (в
некоторых автомобилях до 2001 г. выпуска
провод датчика бака может отсутствовать)
или в 9-контактном разъеме, контакт “9”
Расположение диагностической
колодки:
ВАЗ 2110 - справа от водителя, рядом с
рулевой колонкой
ВАЗ 2109 низкая панель - на полке под
"бардачком", рядом с ЭБУ.
ВАЗ 2109 высокая панель - за центральной
консолью
ВАЗ 2108-2115 “европанель" - на "торпедо”,
закрыто лючком
Шевроле-Нива - около замка зажигания,
частично прикрыт кожухом рулевого
управления
ВАЗ 11183 "Калина" - под нишей для мелочей
рядом с ручкой КПП
ВАЗ “Приора” - за бардачком (для того, чтобы
получить доступ к колодке, необходимо
отогнуть ограничители и снять бардачок)
ВАЗ 2107 - под бардачком
ГАЗ, ГАЗЕЛЬ - под рулевой колонкой
УАЗ - под капотом с правой стороны рядом с
контроллером или под рулевой колонкой
CHEVROLET Lanos, DAEWOO Lanos - под
кожухом рулевого управления над правой
коленкой водителя
DAEWOO Nexia - в нише ног пассажира (за
правой боковой панелью) около блока
управления
Расположение диагностической колодки в
других а/м, уточните в документации к
автомобилю.
Внимание! Автомобильный бортовой
компьютер является сложным электронным
пр и б ор о м , п о э т о м у п р и п р ов е д ен и и
ремонтных работ, связанных со сваркой,
р а б о т, с в я з а н н ы х с о т к л ю ч е н и е м
аккумулятора, необходимо отключать провод
питания прибора. Следите за состоянием
аккумулятора автомобиля. При значительном
разряде батареи (менее 6 В) может произойти
сброс установленных значений.
______________________________________

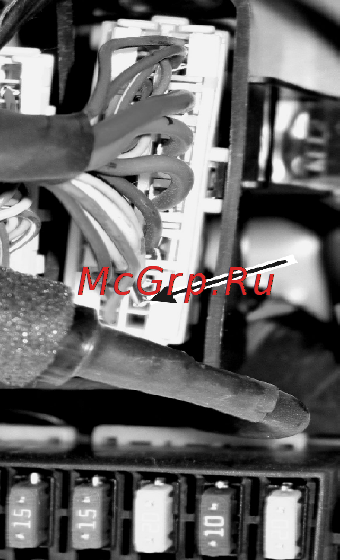

В автомобилях Daewoo
Lanos, Chevrolet Lanos
разъем находится у
левой ноги водителя
р я д о м с б л о к о м
предохранителей.
Контакт “19”, провод
черный с белой полосой
- датчик бака. Рис. 7.
ода
непосредственно к датчику уровня топлива.
Датчик уровня топлива обычно расположен
под задним сидением или в заднем крыле
автомобиля.
После подключения к датчику уровня
топлива необходимо произвести калибровку
бака.
______________________________________
ПОДКЛЮЧЕНИЕ ДАТЧИКА УРОВНЯ
ТОПЛИВА В ПАНЕЛИ ПРИБОРОВ
ВАЗ 21074
7
Рис. 7
