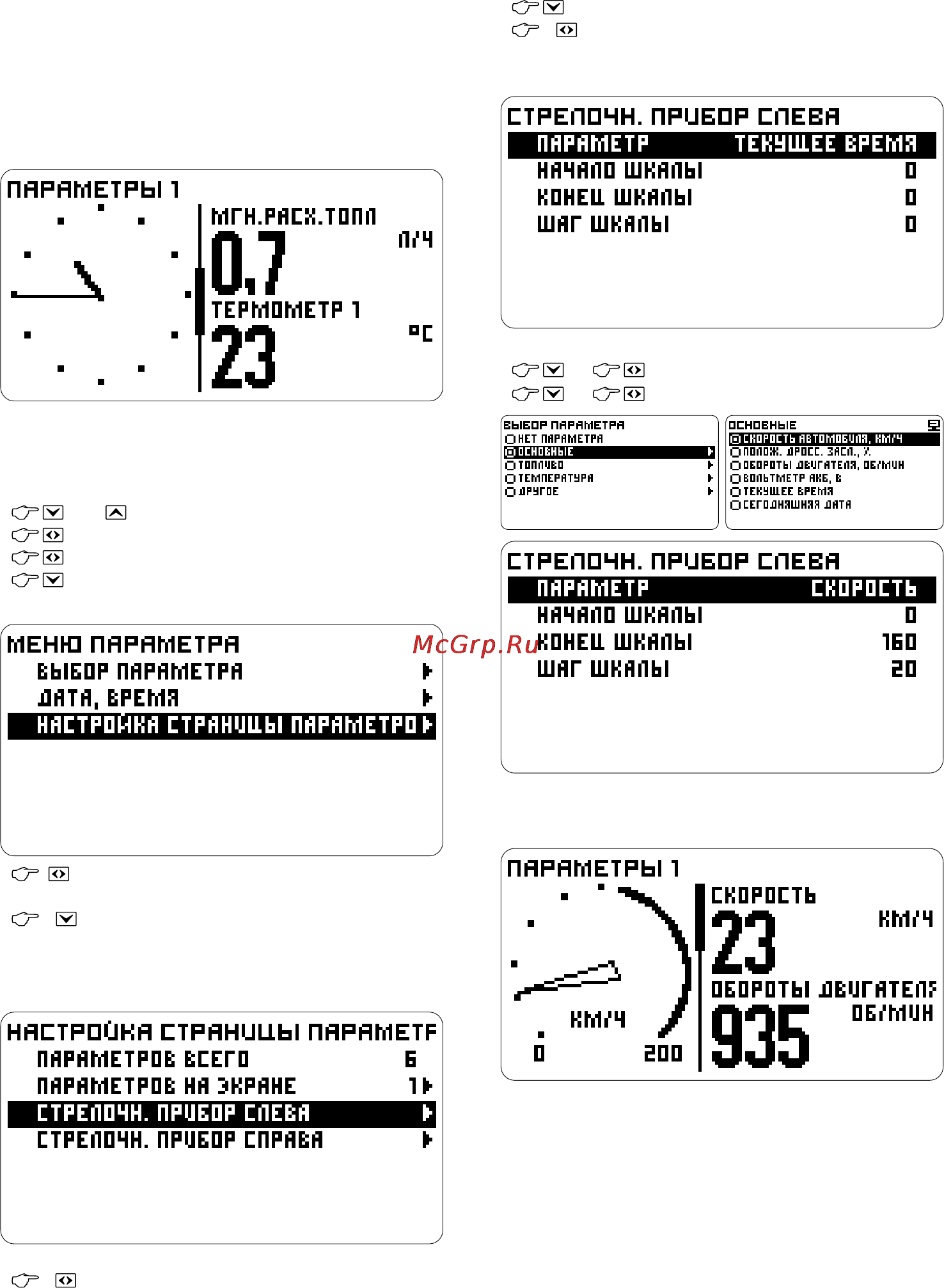

Orion БК-16 [13/60] Стрелочных приборов
![Orion БК-16 [13/60] Стрелочных приборов](/views2/1200986/page13/bgd.png)
- выберите строку Параметр
Настройка отображения
- перейдите к группам параметров,
СТРЕЛОЧНЫХ ПРИБОРОВ
(список параметров по группам, смотрите в
пункте Установка параметра на странице).
По умолчанию на странице параметров 1, в
левом поле, включен стрелочный индикатор,
отображающий часы.
Выберите отображаемый параметр из списка.
и - группа Основные
и - параметр Скорость
Настройку или отключение отображения
индикатора можно сделать выбрав стрелочный
индикатор из окна отображения параметров и
пройдя в настройки страницы параметров:
или - переместите указатель и
- выделите стрелочный параметр
- перейдите к меню параметра
- выберите строку
Настройка страницы параметров
При выходе из настроек на экране отображения
параметров появится стрелочный “спидометр”.
- перейдите к настройкам стрелочного
индикатора
- выделите соответствующую строку,
например Стрелочн. прибор слева, определите
на какую половину экрана устанавливается
стрелочный прибор
- перейдите к установке параметра.
Например, настроим отображение мгновенной
скорости и "красную зону" для этого параметра
13
