Если необходимо, в автомобилях ВАЗ 2110,
2111, 2112 установите перемычку в блоке
иммобилайзера,
Черный провод - подсоедините к корпусу
автомобиля или контакту “12” диагностической
колодки, рис. 6, или к контакту “5” диагности-
ческой колодки (OBD II), рис. 3.
Красный провод - подключите к цепи “+12 В”,
защищенной предохранителем, или контакту “2”
диагностической колодки, рис. 6, или контакту
“16” диагностической колодки (OBD II), рис. 3.
Внимание! На автомобилях “Соболь”, “Газель”
выпущенных после 2001 г., напряжение на
контакт “2” приходит после замка зажигания.
Расположение диагностической колодки:
Для правильной работы компьютера необходимо
провод, идущий к контакту, подсоединить к
ВАЗ 2110 - справа от водителя, рядом с рулевой
цепи, постоянно соединенной с аккумулятором.
колонкой.
ВАЗ 2109 низкая панель - на полке под
Синий провод (провод контроля наличия
"бардачком", рядом с ЭБУ.
напряжения зажигания) - подключается к
ВАЗ 2109 высокая панель - за центральной
контакту “15” замка зажигания, или к любому
консолью
проводу, где напряжение появляется после
ВАЗ 2108-2115 "европанель" - на"торпедо”,
включения зажигания, например, центральный
закрыто лючком
провод прикуривателя или провод включения
Шевроле-Нива -около замка зажигания,
магнитолы.
частично прикрыт кожухом рулевого
управления
Белый провод - подключите к цепи К-линии
ВАЗ 11183 "Калина" - под нишей для мелочей
диагностики: к контакту “11” диагностической
рядом с ручкой КПП
колодки (К-линия), рис. 6, или контакту “7”
ВАЗ 2107 - под бардачком
колодки (OBD II) (К-линия), рис. 3, (только для
ВАЗ “Приора” - за бардачком
протоколов МИКАС 5.4, 7.1, 7.2).
Расположение диагностической колодки
в других а/м, уточните в документации к
Зеленый провод - подключается к контактам
автомобилю.
датчика скорости, рис. 7.
На проводе идущем от контакта датчика скорости
(желтый или зеленый провод) зачистите 5 мм.
Подключите методом скрутки зеленый провод от
компьютера к зачищенному проводу датчика
ПОДКЛЮЧЕНИЕ
скорости. 1-контакт датчика скорости. Место
в автомобилях ГАЗ, УАЗ
соединения заизолируйте.
БЕЗ УСТАНОВКИ в штатное место
В автомобилях ГАЗ могут устанавливаться
колодки: OBD II, внешний вид которого
приведен на рис. 3, или 12-контактная
диагностическая колодка, внешний вид колодки
(ДК) приведен на рис. 6. Диагностическая
колодка может находиться под капотом с правой
стороны от водителя или в салоне над правой
ногой водителя.
Колодка датчика скорости для а/м ГАЗ
расположена, рядом с отверстием для прокладки
Р
кабеля, около рулевой колонки, рис. 8.
согласно инструкции в пункте
Подключение прибора в автомобиле c
европанелью.
Термодатчик (двойной провод с капсулой
термодатчика на конце) - крепится с внешней
стороны автомобиля в месте, хорошо обдуваемом
воздухом, например под передним бампером.
азберите переходную колодку и подключите
провода согласно их цветам.
Зеленый провод, желтый провод, оранжевый
провод при подключении не используются.
После того как все провода будут подключены,
вставьте переходную колодку в разъем бортового
компьютера. Проверьте работоспособность
прибора. Бортовой компьютер установите и
закрепите в выбранном месте. Для быстрого
отключения компьютера необходимо снять
компьютер и отсоединить переходную колодку.
Например, с помощью отвертки.
6

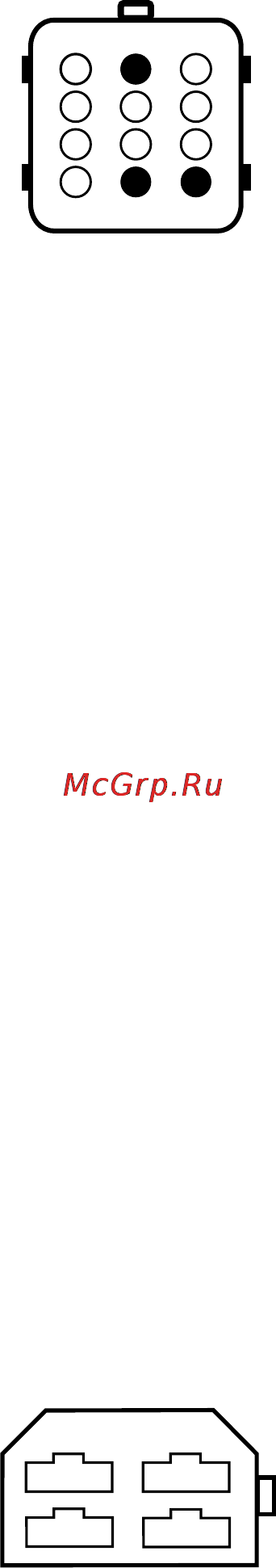

ДИАГНОСТИЧЕСКАЯ
КОЛОДКА ВИД СВЕРХУ:
Контакт 2: +12 В
Контакт 11: К-линия
Контакт 12: Масса или
зажигание
98
7
6
5
4
3
2
1
12
11
10
Рис. 6
ДАТЧИК СКОРОСТИ
КОЛОДКА (МАМА)
1
3
2
4
Рис. 7
