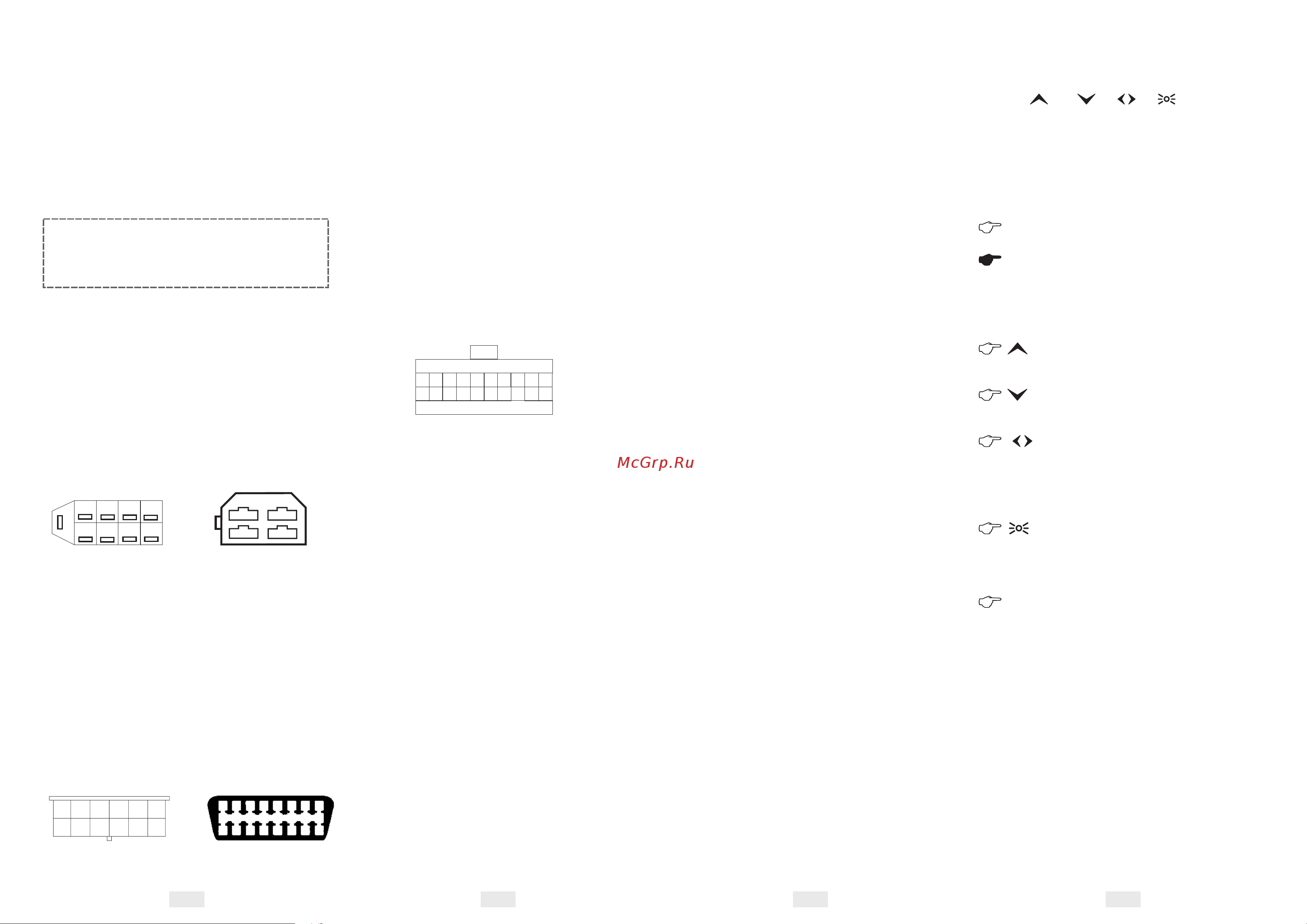

II УСТАНОВКА И ПОДКЛЮЧЕНИЕ Автомобильный бортовой компьютер устанавливается в штатном месте для автокомпыотера в высокой панели приборов и европанели Для подключения автомобильного бортового компьютера вы можете обратиться на станцию тех обслуживания или подключить прибор самостоятельно Внимательно ознакомьтесь с руководством по самостоятельной установке прибора ВНИМАНИЕ Операцию установки прибора следует выполнять при отключенной аккумуляторной батарее Вытащите заглушку В европанели глубине отсека под бортовой компьютер находится 9 ти контактный разъем маршрутного компьютера МК Рис 2 1 Вставьте в него 9 ти контактный разъем из переходной колодки компьютера В 83 высокой панели приборов есть 4 х клеммная колодка под бортовой компьютер 4КК Рис 2 2 Она находится внутри консоли в районе гнезда автомагнитолы Для подключения 4 х клеммной колодки используйте переходник входящий в комплект Белый провод оснащенный контактным штырем подключите к клемме М диагностической колодки рис 2 3 или контакту 7 для колодки ОВО II рис 2 4 Обратите внимание на надежность контакта клемм прибора с клеммами диагностической колодки Внимание При работах связанных с работой с К Линией диагностика двигателя на СТО использование красного ключа обучение ключей активация чистого иммобилизатора перевод в режим технического обслуживания и т д всегда необходимо отключать провод идущий от БК 46 к контакту 7 диагностической колодки ОВО II или к клемме М Д К К линия Внимание Если на автомобиле не установлен иммобилайзер АПС 4 то необходимо ввести перемычку между контактами 9 и 18 в разъеме для подключения блока иммобилайзера расположенного под панелью приборов рядом с контроллером впрыска Внешний вид разъема приведен на рис 2 5 После того как все провода будут подключены вставьте переходную колодку в разъем бортового компьютера Бортовой компьютер установите в штатное место до упора Для быстрого отключения компьютера необходимо вытащить компьютер и отсоединить переходную колодку Например с помощью отвертки РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ БЛОКА ИММОБИЛАЙЗЕРА 1 Настроить связь БК 46 с ЭБУ Выбор блоков управления для автомобилей ВАЗ производится автоматически или вручную Выбор ЭБУ МИКАС 7 6 для автомобилей семейств ИЖ ОДА ЗАЗ Славута DAEWOO Sens производится только в ручном режиме 1 11 18 9 10 20 Рис 2 5 Термодатчик двойной провод с капсулой термодатчика на конце крепится с внешней стороны автомобиля в месте хорошо обдуваемом воздухом например под передним бампером Если Вы не смогли найти 9 ти контактный или 4 х контактный разъемы разберите переходную колодку и подключите провода согласно их цветам Рис 2 1 Рис 2 2 Внимание Автомобили ВАЗ могут комплектоваться двумя типами диагностических колодок Их внешний вид приведен на рис 2 3 и 2 4 диагностическая колодка ДК и колодка О В О II соответственно У автомобилей семейства 2108 2109 21099 с высокой панелью приборов диагностическая колодка находится под вещевым ящиком со стороны пассажира рядом с ЭБУ у автомобилей семейства 2115 2108 2109 2114 с европанелыо розетка находится под заглушкой на средней консоли ближе к рычагу переключения передач Заглушка крепится на защелках ДИАГНОСТИЧЕСКАЯ КОЛОДКА ВИД СПЕРЕДИ ДК OBDII Клемма 7 К линия Рис 2 3 Рис 2 4 2 1 Черный провод подсоедините к корпусу или к контакту 5 диагностической колодки ОВО II или к контакту А Д К Красный провод подключите к цепи 12 В защищенной предохранителем к плюсовой клемме аккумулятора или контакту 16 диагностической колодки ОВО II или к контакту Н ДК Синий провод провод контроля наличия напряжения зажигания подключается к контакту 15 замка зажигания или к любому проводу где напряжение появляется после включения зажигания например центральный провод прикуривателя или провод включения магнитолы Розовый провод подключите к контакту 9 М К убедитесь что на контакт 9 М К приходит сигнал от датчика уровня топлива в баке Если сигнала нет то необходимо протянуть провод к датчику уровня топлива и подключить его к розовому проводу Датчик уровня топлива в большинстве автомобилей находится под задним сидением или в заднем крыле либо можно найти этот провод в комбинации приборов 2 2 III НАСТРОЙКА ПРИБОРА IV ПОРЯДОК РАБОТЫ Управление бортовым компьютером осуществляется с помощью 5 кнопок РМ V ж М Если зажигание выключено и подсветка не горит то первое нажатие на любую кнопку приводит к включению подсветки последующие к действиям закрепленным за этой кнопкой Условные сокращения Подключите прибор согласно инструкции При подаче напряжения на дисплее появится заставка показывающая семейство автомобилей номер прибора и версию программы в приборе Для корректной работы прибора необходимо сделать следующее О Однократное короткое нажатие Длительное звукового сигнала нажатие до повторного Основные действия Автоматический выбор ЭБУ Для автоматического выбора ЭБУ необходимо включить зажигание не менее чем 15 сек Выключить зажигание Снова включить зажигание Если связь с ЭБУ автоматически не установилась установите её вручную Ручной выбор блока управления Выбор блока управления вручную описан в режиме 8 4 раздела V настоящей инструкции 8 4 Выбор ЭБУ 8 1 2 Выбрать тип бака и при необходимости тарировать его В режиме 7 5 Датчик уровня топлива 6 3 позволяет двигаться влево в основном меню двигаться вверх в подменю 1 1 позволяет двигаться вправо в основном меню двигаться вниз в подменю О позволяет переключаться между дисплеями с установленными функциями входить в подменю устанавливать функцию переключаться между пунктами меню и разрядами при различных установках О 5 изменяет яркость и цвет подсветки переключаясь между 2 установленными уровнями яркости и цвета подсветки изменить установки можно в пункте 8 3 раздела И М позволяет вернуться на шаг назад подтвердить выбор значения в установках и настройках и выйти в основной режим 3 Подстроить датчик скорости В режиме 7 3 Корректировка датчика скорости 6 2 4 Скорректировать расходы топлива В режиме 7 5 Корректировка расхода топлива 7 3 5 Установить текущее время В режиме 8 1 Установка времени и даты 8 1 2 3 2 4 БК 46 вер 1 3
