(095) 9804205 www.panasonic.ru Panasonic (СНГ)
16
Вентилятор
Обеспечивает охлаждение устройства записи на карту па"
мяти.
Если вентилятор останавливается, на индикаторе счетчика
появляется “E"10”.
Контакт SIGNAL GND
Для соединения с контактом “подвешенная земля” устрой"
ства, соединенного с устройством записи на карту памя"
ти, с целью минимизации помех. Не является защитным
заземлением.
Разъемы ANALOG COMPONENT VIDEO OUT
Выходные разъемы для аналоговых составляющих видео"
сигналов.
Разъемы ANALOG COMPOSITE VIDEO OUT
Выходные разъемы для аналоговых полных видеосигна"
лов.
Видеосигналы, содержащие наложенную внешнюю ин"
формацию, могут выводиться через разъем SDI OUT 3.
Для включения или отключения (ON или OFF) наложенной
внешней информации используйте выключатель SUPER
(5) на передней панели.
Разъем RS232C
Используется для подключения персонального компьюте"
ра или иных устройств для управления устройством запи"
си на карту памяти.
Разъемы ANALOG AUDIO OUT
Используются для вывода аналоговых аудиосигналов.
Разъемы MONITOR OUT
Во время воспроизведения выводится микшированный
сигнал, полученный из аудиосигналов
CH1/CH2/CH3/CH4. Этот сигнал включается кнопкой (44)
MONITOR MIX на передней панели.
Разъемы LAN
Для подключения к компьютерной сети через 100BASE"
TX/10BASE"T.
Примечание:
Не извлекайте карты P2, если устройство подключено
к компьютерной сети и используется через сеть.
Дополнительные разъемы
Установив дополнительную плату (AJ"YAD850G), вы полу"
чаете возможность работать через интерфейс IEEE1394.

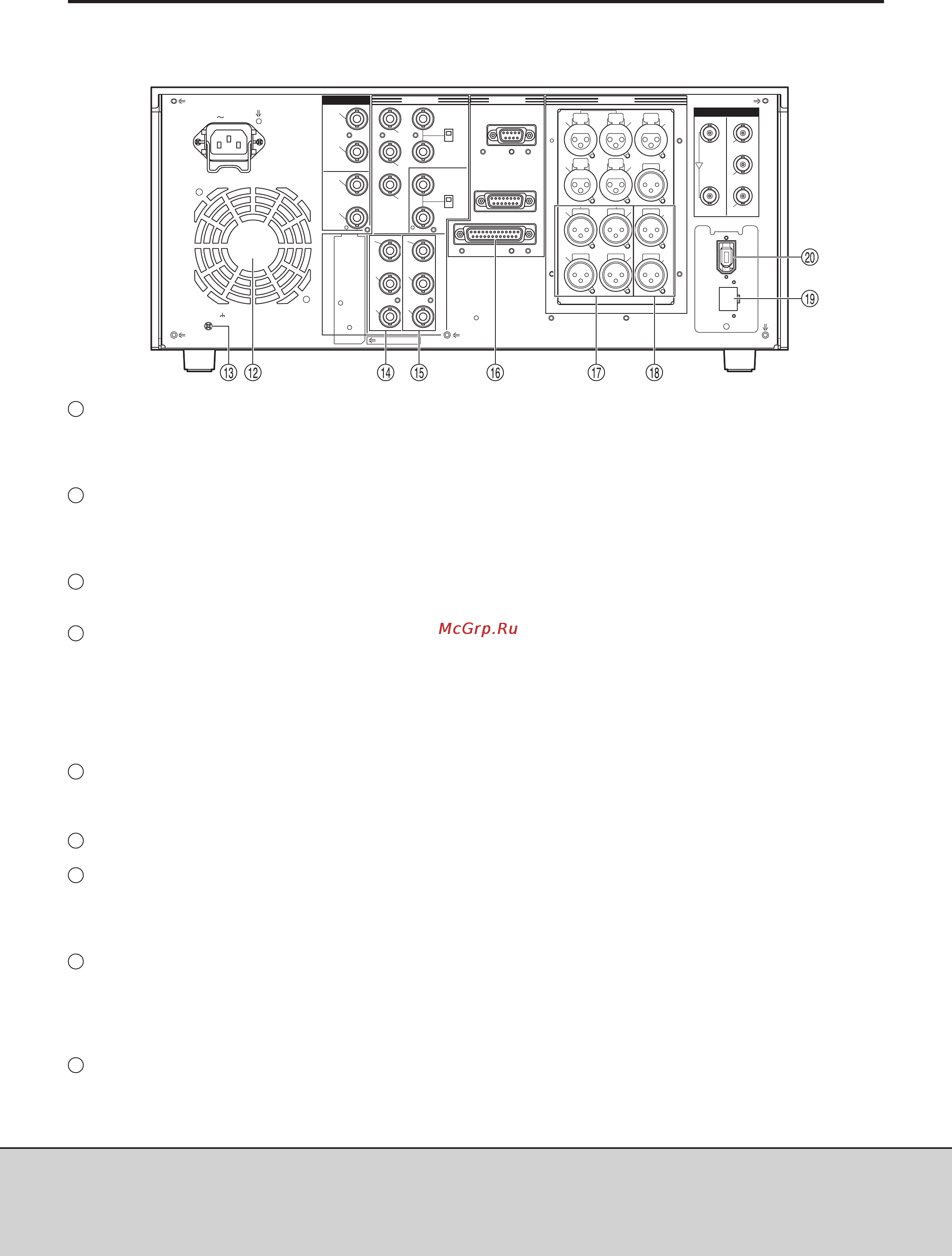

Задняя панель (2/2)
DVCPRO/
DV
(OPTION)
100BASE-TX
AC IN
SIGNAL
GND
AES/EBU
CH1¥2
IN
CH3¥4
IN
CH1¥2
OUT
CH3¥4
OUT
SDI
IN OUT
1
2
3
(SUPER)
ACTIVE
THROUGH
ANALOG ANALOGREMOTO
Y
VIDEO
IN
P
B
P
R
Y
P
B
P
R
ON
OFF
75
REF VIDEO
IN
ON
OFF
75
1
2
3
(SUPER)
REMOTO IN
ENCODER REMOTE
RS-232C
CH1
CH3
CH1
CH3
CH2
AUDIO
IN
CH4
CH2
CH4
AUDIO
OUT
TC
IN
TC
OUT
MON
L
MON
R
SERVICE ONLY
СПРАВОЧНАЯ ИНФОРМАЦИЯ ПО ПАНЕЛИ УПРАВЛЕНИЯ
12
13
14
15
16
17
18
19
20
