(095) 9804205 www.panasonic.ru Panasonic (СНГ)
62
Данное устройство записи на карту памяти может быть уста"
новлено в стандартную 19"дюймовую стойку с помощью до"
полнительных монтажных адаптеров (AJ"MA75P).
Для монтажных полозьев рекомендуется использовать 18"
дюймовые направляющие и скобы (модель CC3061"99"0400)
на шасси. (Панасоник не поставляет полный набор принад"
лежностей для монтажа в стойку.)
Для получения подробной информации проконсультируйтесь
со своим торговым представителем.

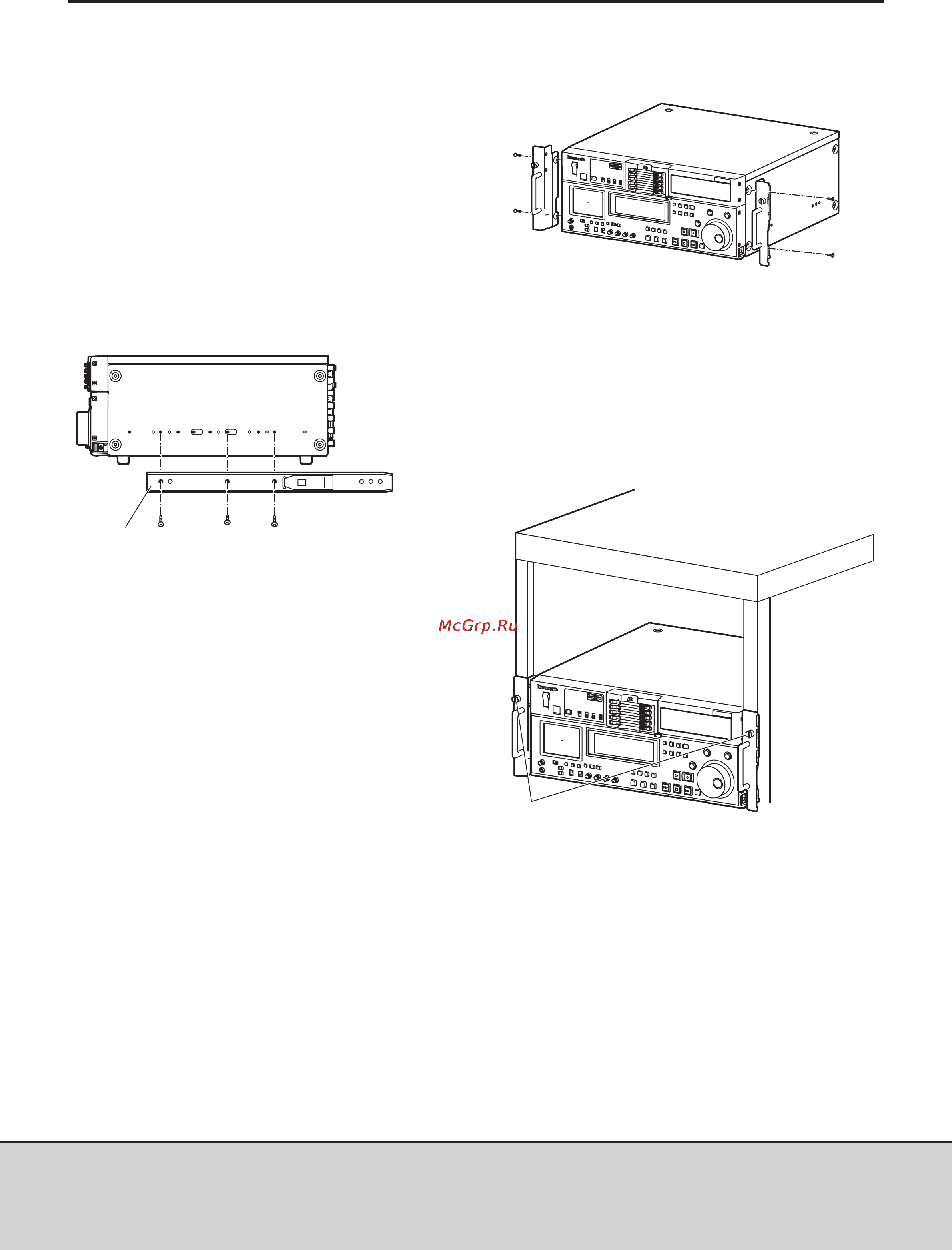

(1) Установите и закрепите внутренние части направля
ющих.
Места расположения винтов см. на приведенном ниже ри"
сунке.
Место расположения винтов с правой (R) стороны на"
правляющих
МОНТАЖ В СТОЙКУ
Примечания:
• Длина используемых винтов ограничена. (B, H: 10 мм,
F: 6 мм)
• Установите вторую внутреннюю направляющую сим"
метрично с левой стороны (L).
• Закрепите направляющие тремя винтами с каждой
стороны (всего: 6 винтов).
• В действительности буквы “A” " “H” на боковых пане"
лях отсутствуют.
(2) Установите на стойку скобы наружных частей.
Убедитесь в том, что высота правой и левой скобы одина"
ковая.
(3) Снимите четыре винта спереди для установки левой
и правой боковых панелей.
(4) Установите адаптеры для монтажа в стойку AJ
MA75P, закрепив их четырьмя снятыми винтами.
(5) Снимите 4 резиновых ножки с нижней стороны уст
ройства записи на карту памяти, и вставьте устрой
ство записи на карту памяти в стойку.
После установки устройства записи на карту памяти, убе"
дитесь в том, что оно свободно перемещается по направ"
ляющим.
Примечания:
• Поддерживайте температуру внутри стойки в преде"
лах от 41°F до 104°F (т.е. от 5°C до 40°C).
• Надежно прикрепите стойку болтами к полу, чтобы она
не опрокидывалась при извлечении устройства запи"
си на карту памяти.
Стандартная стойка EIAJ
Закрепите в стойке винтами.
Адаптеры для монтажа в стойку
ABCDEFGH
Внутренняя часть направляющей
