(095) 9804205 www.panasonic.ru Panasonic (СНГ)
29
Функция списков воспроизведения позволяет выбирать толь"
ко определенные части изображений и звука, записанных на
пять карт P2, и воспроизводить выбранные части в любом
порядке, используя только кнопки IN, OUT и ENTRY на пере"
дней панели устройства.
Использование списка
воспроизведения
■■
■■

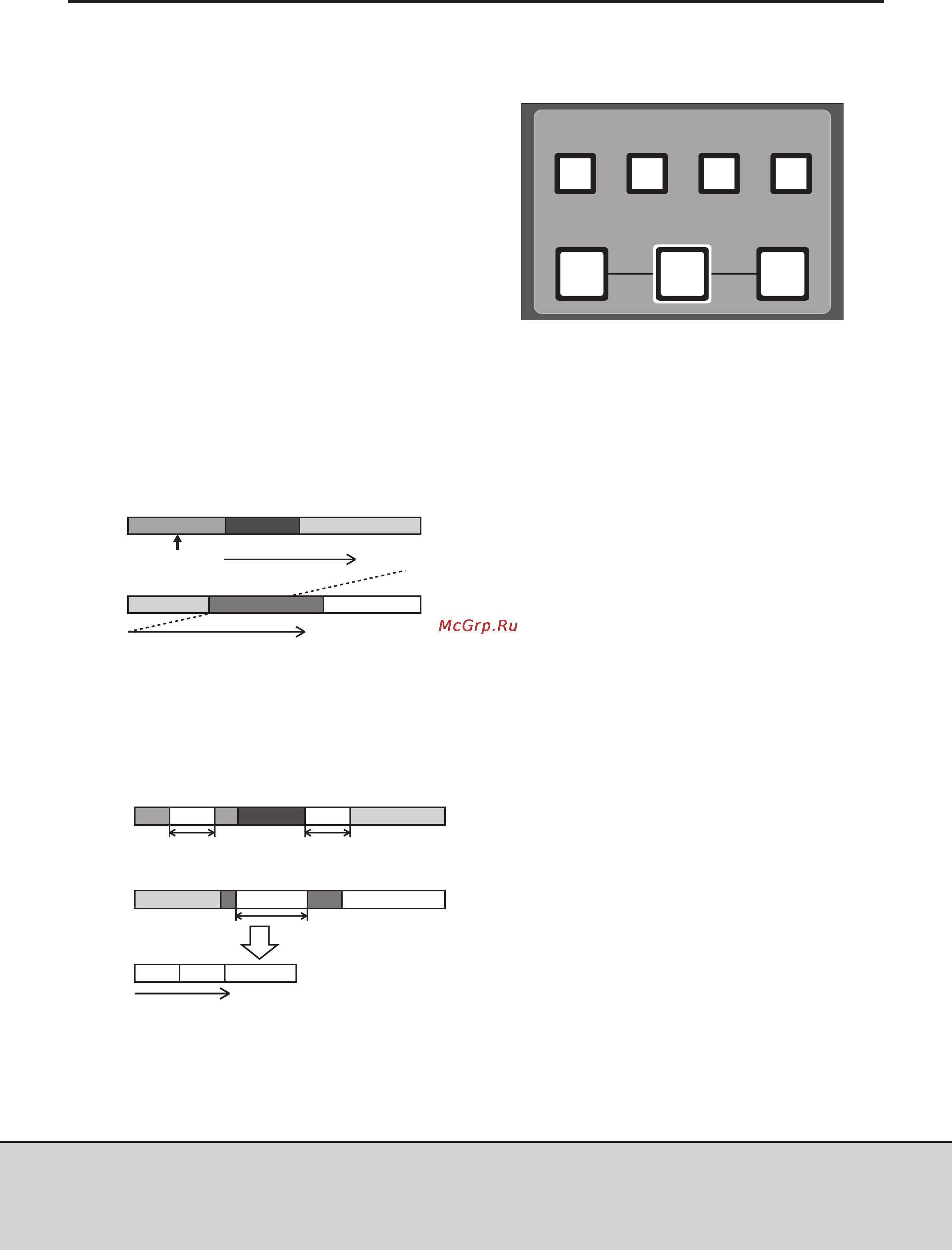

■ Различия между нормальным воспроиз
ведением и воспроизведением списка
воспроизведения
Нормальное воспроизведение
В показанном ниже примере клипы 1"3 расположены на кар"
те P2 № 1, а клипы 3"5 " на карте P2 № 2.
Примечание:
Если воспроизведение выполняется с двух карт P2, сег"
менты маркируются, как показано ниже, где клип 3 раз"
бит на части Клип 3"1 и Клип 3"2. Воспроизведение вы"
полняется непрерывно с текущей позиции, за исключени"
ем случаев воспроизведения списка воспроизведения.
Начало предыдущего (или следующего) клипа можно обо"
значить, нажав кнопку REW (или FF) и одновременно удер"
живая нажатой кнопку SHIFT, но в случае, когда клип раз"
бит между двумя картами, начало Клипа 3"2 тоже обозна"
чается.
СПИСОК ВОСПРОИЗВЕДЕНИЯ
■■
■■
■ Включение подменю и выбор в нем
элементов
Кнопки Списка воспроизведения
Воспроизведение списка воспроизведения
Для того чтобы создать список воспроизведения, нужно за"
дать точки начала/окончания (IN/OUT) фрагментов на карте
P2, которые нужно воспроизвести. Тогда во время воспроиз"
ведения списка воспроизведения будут воспроизводиться
только включенные в список воспроизведения фрагменты.
Примечание:
Данное устройство позволяет зарегистрировать не более
100 событий.
• Кнопка PLAYLIST (с подсветкой)
Эта кнопка используется при создании списка воспро"
изведения и для воспроизведения данных по списку
воспроизведения. Если нажать эту кнопку в режиме ос"
танова, будет показан список воспроизведения.
Лампочка кнопки горит во время создания списка вос"
произведения или его воспроизведения.
• Кнопка EVENT (с подсветкой)
Если нажать эту кнопку, когда горит лампочка в кнопке
PLAYLIST, режим изменится на режим задания собы"
тий списка воспроизведения (IN/OUT). В этом режиме
на экране будет показан выходной видеосигнал, а в
титрах будут показаны временной код точек IN/OUT и
номер события.
• Кнопка INSERT
Эта кнопка используется для добавления новых собы"
тий, когда на экране выведено содержание списка вос"
произведения. Переместите указатель к событию, ко"
торое вы хотите вставить в список воспроизведения
(лампочка кнопки PLAYLIST горит), и нажмите на кноп"
ку INSERT, чтобы добавить новое событие.
• Кнопка DELETE [SHIFT + INSERT]
Эта кнопка используется для удаления событий, когда
на экране выведено содержание списка воспроизве"
дения. Переместите указатель к событию, которое вы
хотите удалить из списка воспроизведения (лампочка
кнопки PLAYLIST горит), выделите его с помощью кноп"
ки SET и удалите, нажав на данную кнопку.
• Кнопка GO TO
Эта кнопка используется для нахождения точек IN и
OUT отдельных событий, зарегистрированных в спис"
ке воспроизведения. Когда на экране выведен список
воспроизведения (лампочка кнопки PLAYLIST горит),
выберите событие и нажмите на кнопку GO TO, одно"
временно удерживая нажатой кнопку IN (или кнопку
OUT), чтобы перейти к точке IN (или точке OUT). На эк"
ране выводится неподвижное изображение.
• Кнопка ENTRY
Эта кнопка используется для создания события спис"
ка воспроизведения. Если одновременно нажать дан"
ную кнопку и кнопку IN (или OUT) в режиме создания
списка воспроизведения (т.е. когда горят лампочки
кнопок PLAYLIST и EVENT), можно задать точку IN (или
точку OUT) события.
• Кнопка IN (OUT)
Эта кнопка используется для создания события спис"
ка воспроизведения. Если одновременно нажать дан"
ную кнопку и кнопку ENTRY в режиме создания списка
воспроизведения (т.е. когда горят лампочки кнопок
PLAYLIST и EVENT), можно задать точку IN (или точку
OUT) события. Если нажать данную кнопку вместе с
кнопкой RESET, точка IN (или точка OUT) выбранного
события будет удалена.
PLAY LIST EVENT
INSERT
DELETE
GO TO
ENTRY OUTIN
Клип 1 Клип 2 Клип 3"1
Клип 3"2 Клип 4 Клип 5
Непрерывное воспроизведение
по списку воспроизведения
(начиная с События А)
IN OUT IN OUT
IN OUT
Событие А
Событие А
Воспроизведение списка
воспроизведения
Карта Р2 №1
Карта Р2 №2
Событие B
Событие B
Событие C
Событие C
Карта Р2 №1
Карта Р2 №2
Клип 1 Клип 2 Клип 3"1
Клип 3"2 Клип 4 Клип 5
Текущая позиция
Непрерывное
воспроизведение
Непрерывное
воспроизведение
