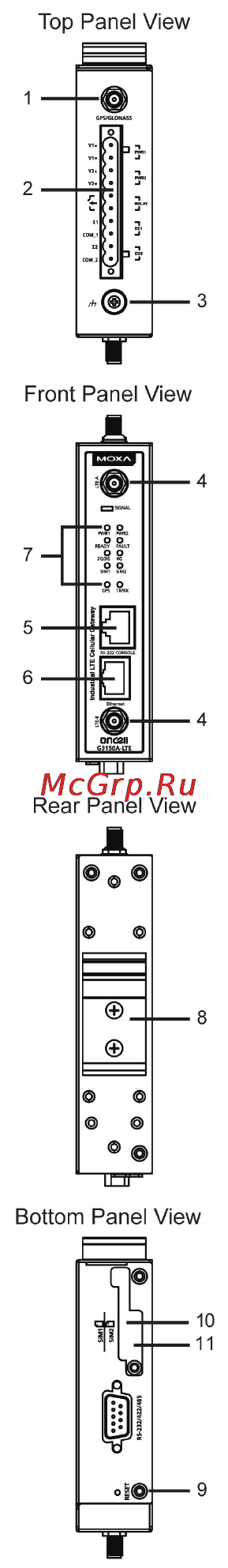

Hardware Overview
1.
GPS antenna connector (female SMA)
2. Terminal block (top-down PWR1
and PWR2, 1 digital relay and 2
digital inputs)
3. Grounding screw (M5)
4. 2x2 MIMO antenna ports for LTE
(female SMA)
5. RS-232 serial console (RJ45)
6. 10/100 Base T(X) Ethernet port
(RJ45)
7. LED display
8. DIN-rail mounting kit
9. Reset button
10.
Dual SIM–SIM1
11.
Dual SIM–SIM2
