Moxa WDR-3124A-EU-T [4/16] Hardware overview
![Moxa WDR-3124A-EU [4/16] Hardware overview](/views2/1201527/page4/bg4.png)
- 4 -

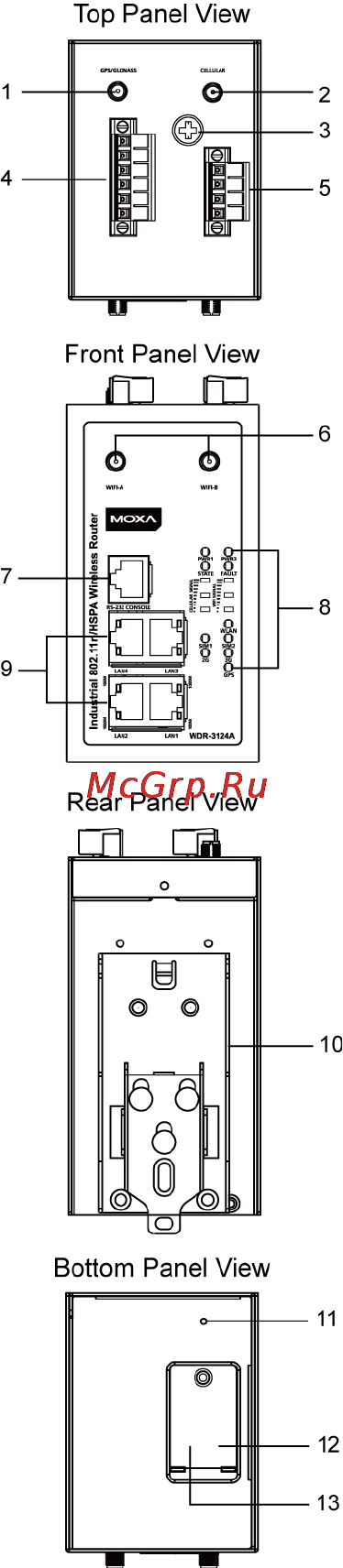

Hardware Overview
1. GPS antenna connector (fem
ale
SMA)
2. Cellular antenna connector
(female SMA)
3. Grounding screw (M5)
4. Terminal block (
two digital input
and one digital relay)
5. Terminal block (PWR1 and
PWR2)
6. WIFI antenna ports (female
RP-SMA)
7. RS-232 serial console (RJ45)
8. LED display
9. 10/100/1000 BaseT(X)
Ethernet
ports (RJ45)
10.
DIN-rail mounting kit
11.
Reset button
12.
Dual SIM – SIM2
13.
Dual SIM – SIM1
