УСТРОЙСТВО ИЗДЕЛИЯ

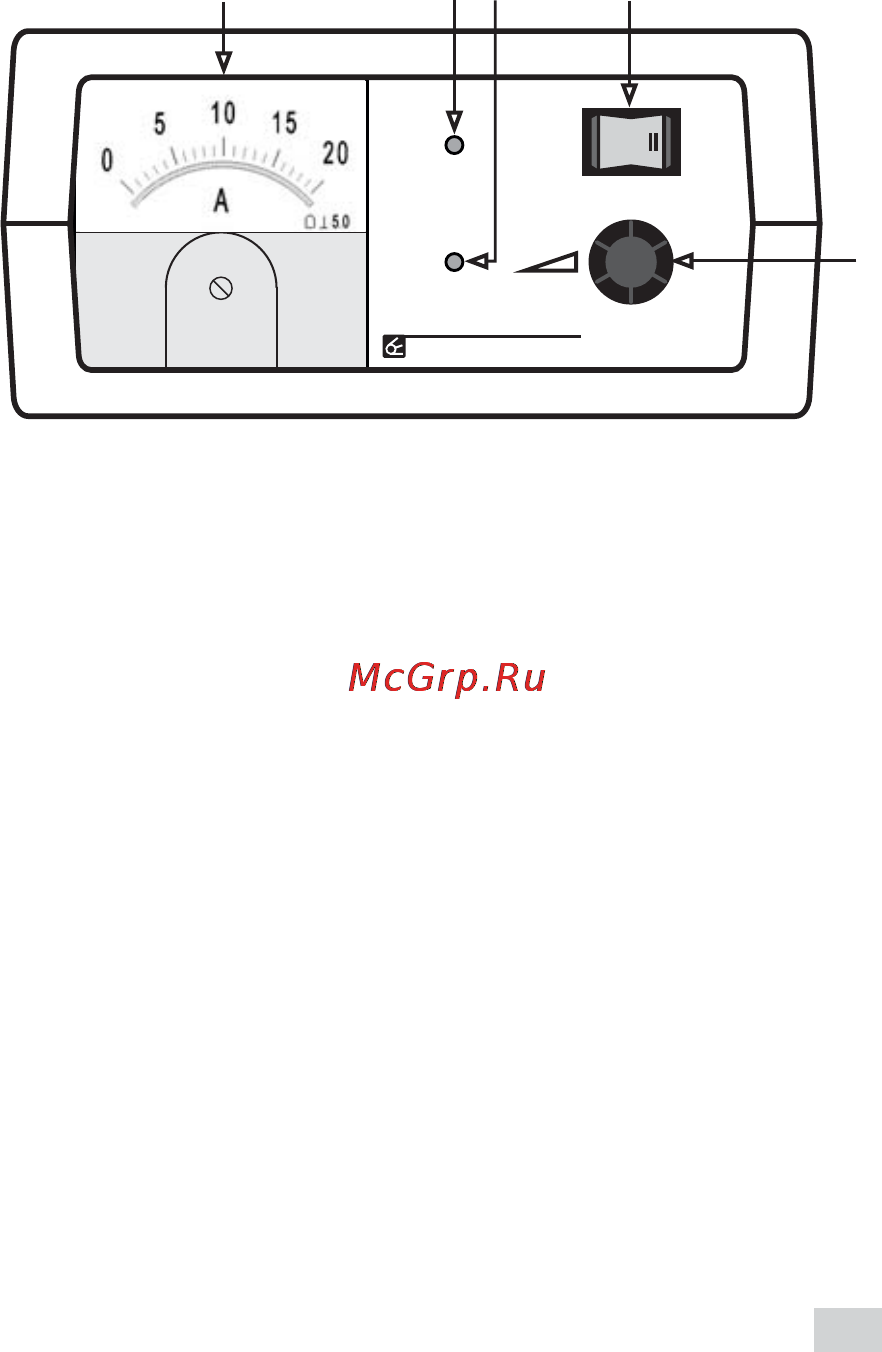

На передней панели расположены:

Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией,

со схемой управления содержащей две цепи обратной связи

по выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.

Конструктивно З.У. выполнено в пластмассовом корпусе,

имеющем жалюзи для вентиляции.

- , светодиод изменяет свой цвет

в зависимости от положения переключателя диапазонов

выходного напряжения: - зеленый цвет

- желтый цвет

- красный цвет

, светодиод с обозначением -

является индикатором срабатывания защиты от перегрева

- Шкала амперметра

- Светодиод включения Сеть

13,6 В

14,4 В

15 В

- Индикация перегрева Т С

- Переключатель диапазонов выходного напряжения

- Регулятор силы зарядного тока

ТС

Сеть

Установка

тока

13,6В 15В14,4В

Вымпел-32

ООО "НПП ОРИОН СПБ""
