Orion Вымпел-1,5 КВт №24 [2/5] Газ умз
![Orion Вымпел-1,5 КВт №24 [2/5] Газ умз](/views2/1201648/page2/bg2.png)

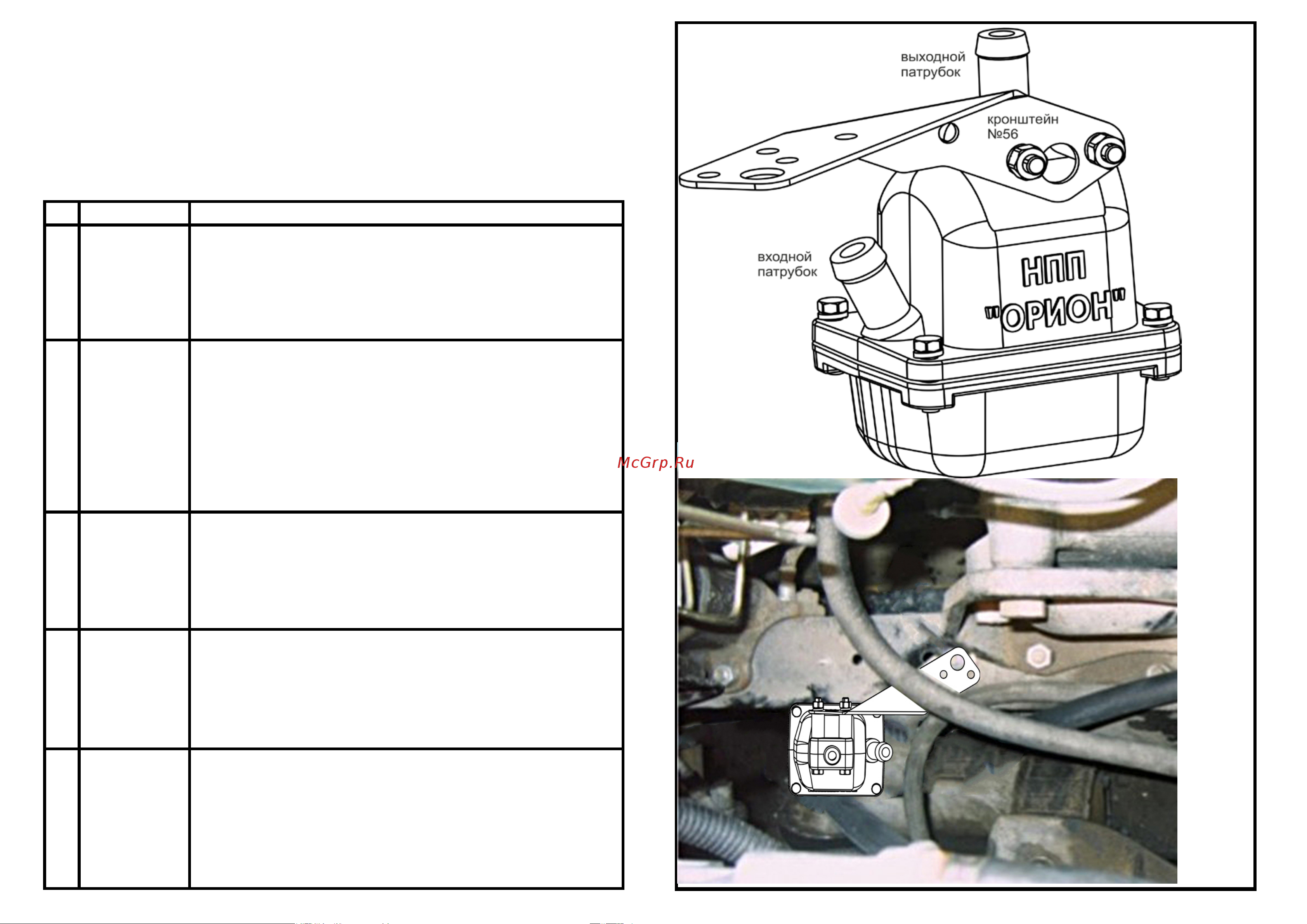

Рис. 2.1
ГАЗ “ Газель” с дв. ISE2.8S3129T (Cummins)
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: сперва (входной рукав) длина
Lвх = 480 мм, (выходной рукав) Lвых = 900 мм лучше
подрезать по месту.
Рис. 2.2
Закрепите кронштейн (56) на подогревателе шпильками
через втулки (50) как на Рис. 2.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя и закрепите соединения
хомутами.
Слейте охлаждающую жидкость
На раме с левой стороны по ходу движения отверните
гайку поддерживая болт снизу. Рис. 2.2
Рис. 3.1
Закрепите кронштейн на раме. Проследите чтобы корпус
подогревателя не касался каких либо деталей
автомобиля.
Выберите место на шланге соединяющем
расширительный бачок и нижний шланг радиатора.
Разрежьте шланг. Рис. 2.3
Наденьте хомуты на концы разрезанного шланга.
Вставьте тройник со штуцером 20х14х20 в разрез, так
чтобы боковой отвод был направлен к подогревателю.
Выберите место на шланге, соединяющим
дополнительную электрическую помпу с корпусом
термостата.
Разрежьте шланг. Рис. 2.4
Наденьте хомуты на концы разрезанного шланга.
Вставьте тройник со штуцером 20х14х20 в разрез, так
чтобы боковой отвод был направлен к подогревателю.
Рис. 2.2
Приложение №2
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 24
монтаж предпускового подогревателя охлаждающей жидкости
2
Подготовка
подогревател
я к монтажу
Монтаж
подогревател
я
3
Подготовка к
монтажу
1
на автомобили
4
Монтаж
входного
тройника
Монтаж
выходного
тройника
5
