Orion Вымпел-1,5 КВт №24 [4/5] Газ cummins
![Orion Вымпел-1,5 КВт №24 [4/5] Газ cummins](/views2/1201648/page4/bg4.png)

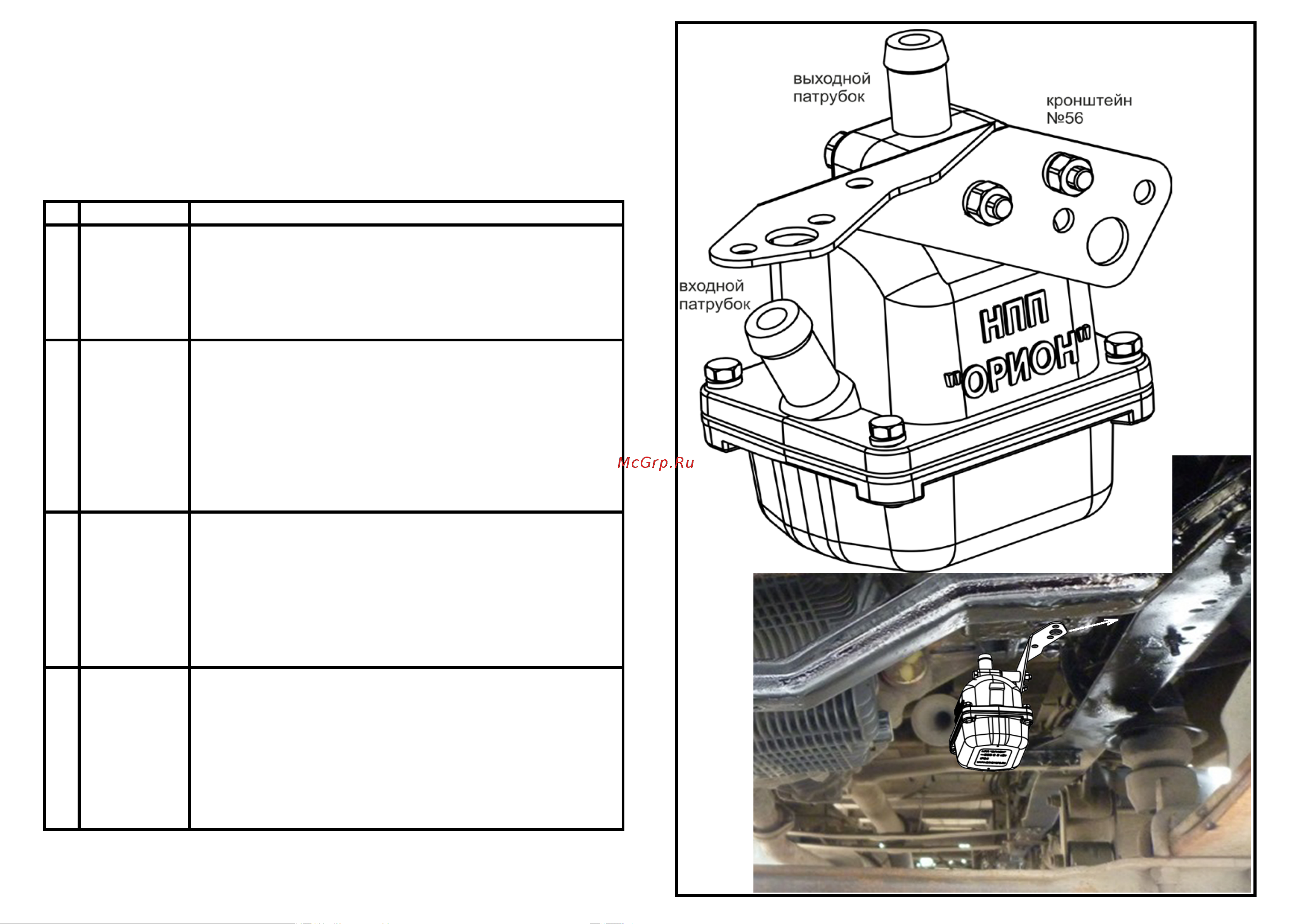

Рис. 3.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: сперва (входной рукав) длина
Lвх = 880 мм, (выходной рукав) Lвых = 870 мм лучше
подрезать по месту.
Закрепите кронштейн (56) на подогревателе шпильками
через втулки (50) как на Рис. 3.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя и закрепите соединения
хомутами.
Слейте охлаждающую жидкость
Отверните болт крепления кронштейна амортизатора.
Расположен с левой стороны по ходу движения
автомобиля на верхней пластине профиля рамы. Рис. 3.2
Закрепите кронштейн на раме, болтом крепления
кронштейна амортизатора. Проследите чтобы корпус
подогревателя не касался каких либо деталей
автомобиля.
Смажьте герметиком резъбу штуцера 05 - 14 внеш к1/4
Вкрутите штуцер в тройник 25 тройник 40 - 14 - 40
Выберите место на нижнем шланге радиатора, такое
чтобы была возможность установить тройник.
Разрежьте шланг. Рис. 3.3
Наденьте хомуты на концы разрезанного шланга.
Вставьте тройник со штуцером в разрез, так чтобы
боковой отвод был направлен к подогревателю.
Рис. 2.2
Монтаж
подогревател
я
3
4
Монтаж
входного
тройника
Подготовка к
монтажу
1
на автомобили
ГАЗ “ Газель” с дв. ISE2.8S3129T (Cummins)
2
Подготовка
подогревател
я к монтажу
Приложение №3
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 24
монтаж предпускового подогревателя охлаждающей жидкости
Рис. 3.2
