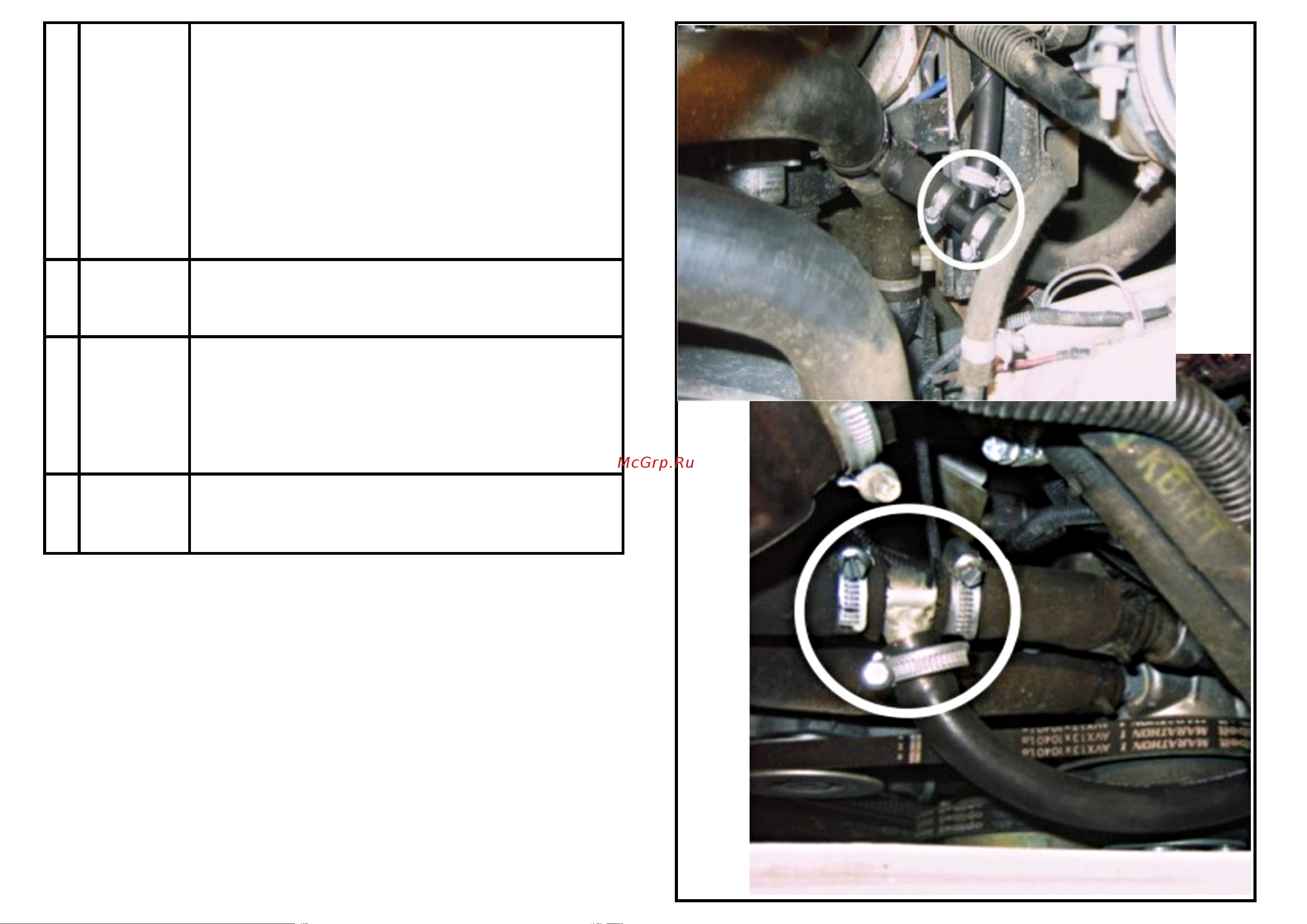

Вставьте пружину в верхнюю часть выходного рукава. Рис. 2.3
Соедините выходной рукав с отводом тройника 20х14х20
на шланге электрической помпы.
Затяните все хомуты.
Зафиксируйте рукав стяжкай так чтобы он не касался
лопастей вентилятора и ремня генератора.
Залейте через входной рукав 250 мл охлаждающей
жидкости.
Наденьте входной рукав от подогревателя на штуцер
тройника 20х14х20, соединяющего расширительный бачек
и нижний шланг радиатора.
Затяните все хомуты.
7
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Рис. 3.2
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите элементы снятые при установке
подогревателя.
Запустите двигатель на 3-5 минут, и после остановки
двигателя долейте ОЖ при необходимости .
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключить подогреватель.
Проверка
работы
9
Заливка
охлаждающей
жидкости
8
Рис. 2.4
монтаж
подводящего
и отводящего
рукава
6
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона. Это необходимо сделать
для устранения воздушных пробок в систем
