Orion Вымпел-1,5 КВт №25 [5/8] Приложение 3
![Orion Вымпел-1,5 КВт №25 [5/8] Приложение 3](/views2/1201649/page5/bg5.png)

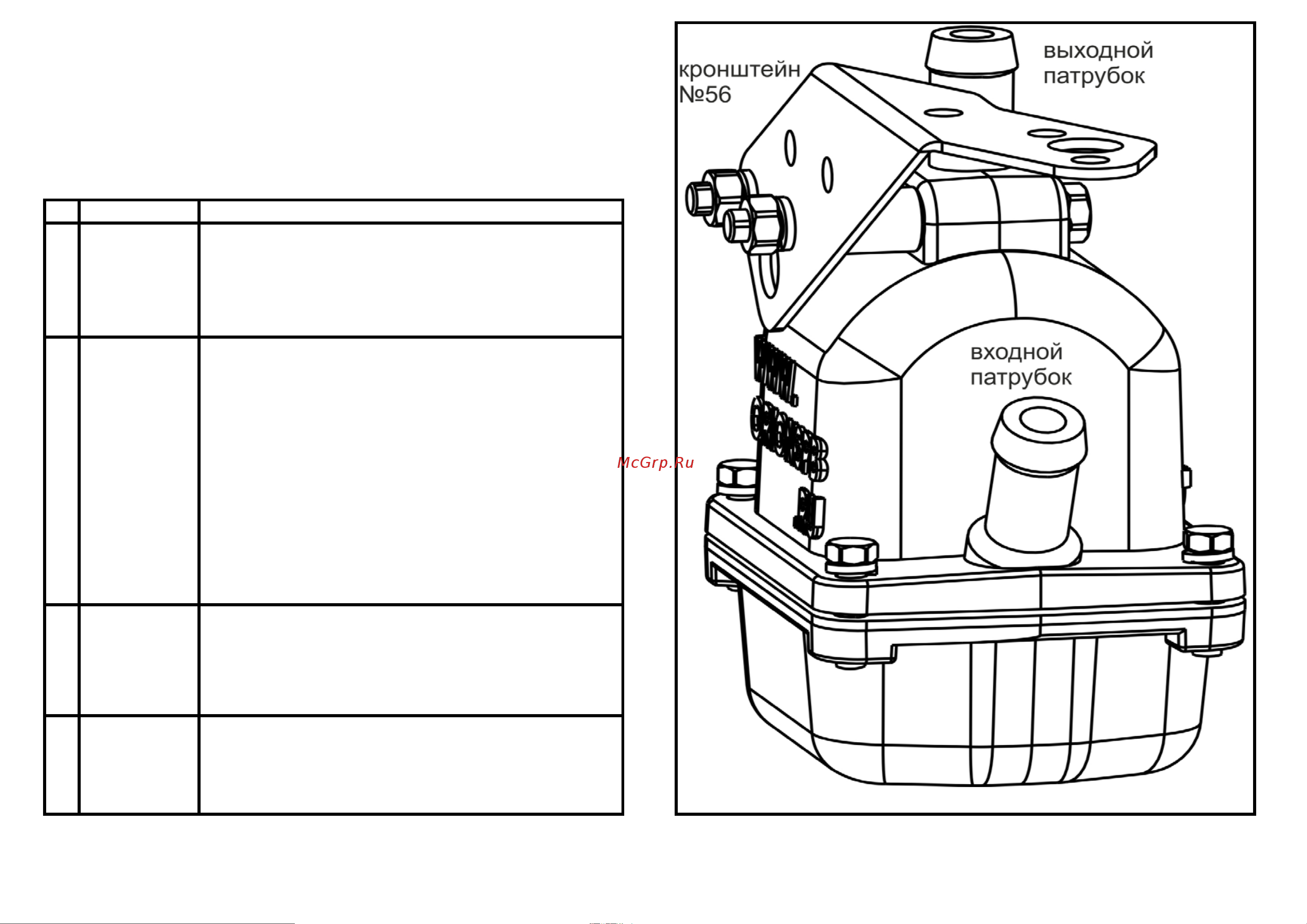

Рис. 3.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ
,
во
р
онка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
ж
идкость
(
ОЖ
)
п
р
име
р
но 1 лит
р
.
Нарежьте рукав резиновый: сперва (выходной рукав)
Lвых = 360 мм, (входной рукав) длина Lвх = 500 мм,
л
у
чше по
др
езать по мест
у
.
Рис. 3.2
Закрепите кронштейн №56 на подогревателе шпильками
через втулки №50 как на Рис. 3.1, под гайки проложите
шайб
у
г
р
ове
р
а.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя и закрепите соединения
хом
у
тами.
Вставьте пружину в выходной рукав.
Снимите гофрированный шланг, который соединяет
возд
у
шный
ф
ильт
р
с двигателем.
Снимите защитный щиток с левой стороны двигателя (по
ходу движения).
Слейте охлаждающую жидкость.
Отверните сливной краник Рис. 3.3.
Прочистьте отверстие
Нанесите герметик на резьбу штуцера №05.
Вверните штуцер в сливное отверстие
Отверните гайку на раме указанную на Рис. 3.2.
Проведите входной и выходной рукава к местами
подключения.
Наденьте кронштейн с подогревателем на винт и
зафиксируйте гайкой Рис. 3.2.
Рис. 3.1
на автомобили
Приложение №3
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 25
2
Подготовка
подогревателя
к монтажу
Монтаж
подогревателя
4
3
Монтаж
штуцера №05
Подготовка к
монтажу
1
монтаж предпускового подогревателя охлаждающей жидкости
УАЗ (легковые) с дв. 51430Е
