Проложите выходной рукав к штуцеру вкрученному
вместо сливного к
р
аника на двигателе.

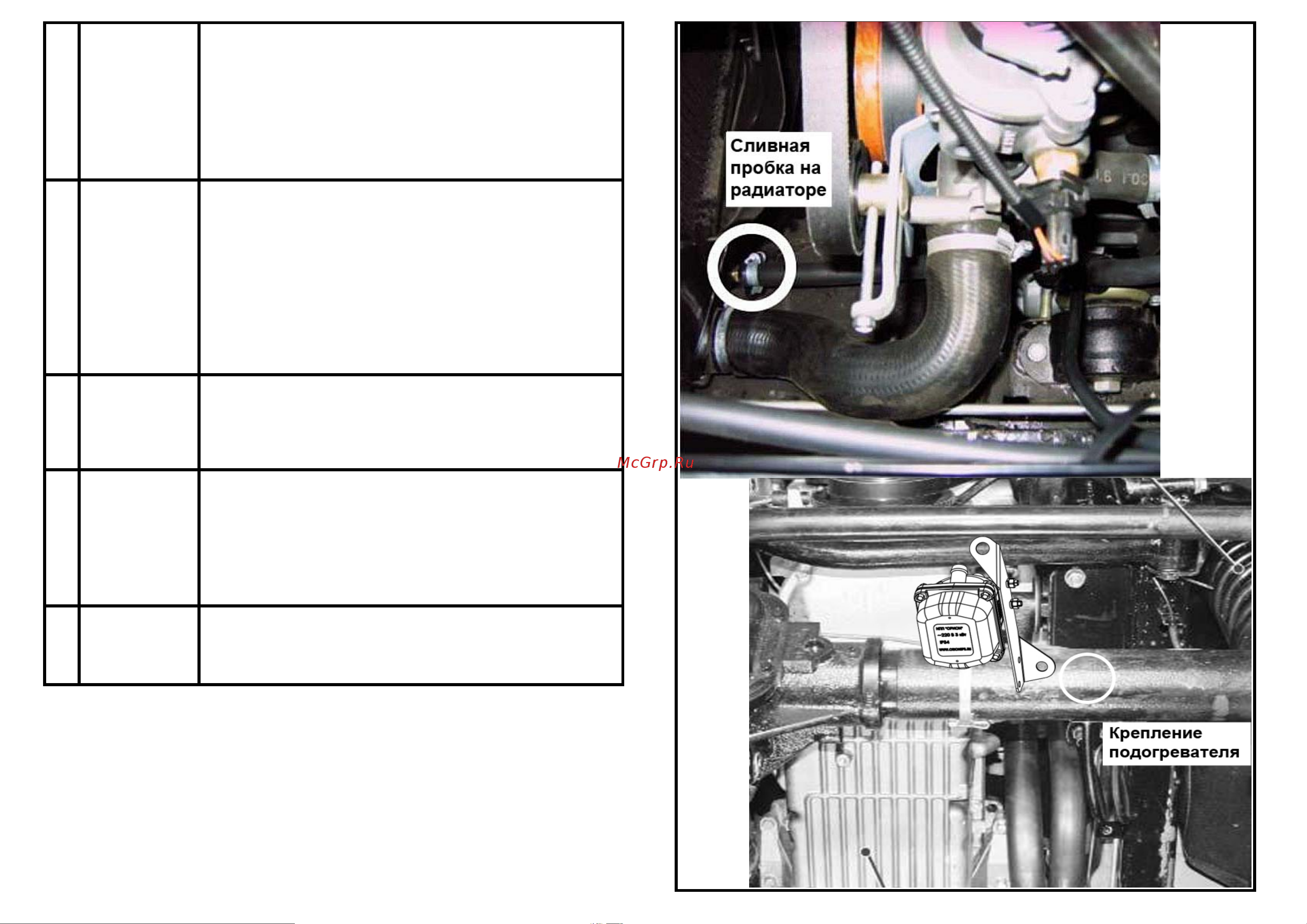

Рис. 4.3
Наденьте хомут.
Свободный конец выходного рукава наденьте на штуцер.
Затяните все хомуты.
Наденьте на рукав разрезанный обрезок шланга и
закрепите стяжкой.
Залейте через входной рукав 250 мл охлаждающей
ж
идкости.
Наденьте хомут.
проложите шланг и наденьте свободный конец входного
шланга на шт
у
це
р
р
адиато
р
а.
Затяните все хомуты.
В месте, где входной рукав проходит мимо фартука
д
вигателя, нужно защитить шланг. Оденьте разрезанный
вдоль обрезок шланга и закрепите его стяжкой.
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Рис. 4.2
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании п
р
ове
р
ьте монтаж и
у
ст
р
аните подтекание.
Установите элементы, снятые при установке
подог
р
евателя.
Запустите двигатель на 3-5 минут, и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
наг
р
евается.
Через 3-5 минут выключить подогреватель.
Рис. 4.4
Рис. 4.4
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона.
Это необходимо сделать для устранения воздушных пробок в системe.
6
монтаж
отводящего
рукава
монтаж
подводящего
рукава
7
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
