Orion Вымпел-1,5 КВт №25 [7/8] Установочный комплект 25
![Orion Вымпел-1,5 КВт №25 [7/8] Установочный комплект 25](/views2/1201649/page7/bg7.png)

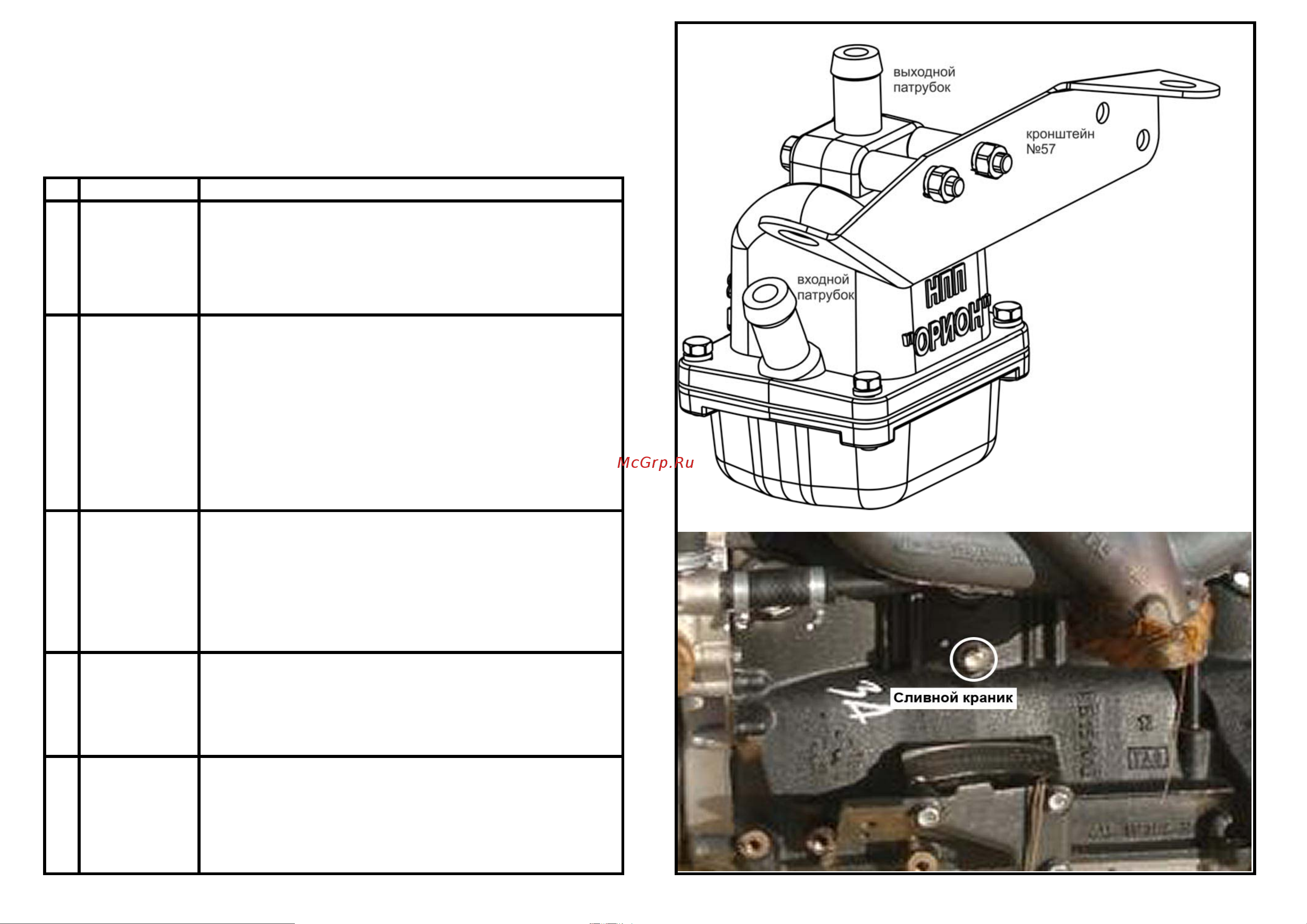

Рис. 4.1
УАЗ (грузопассажирские) с дв. ЗМЗ-4091
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ
,
во
р
онка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
ж
идкость
(
ОЖ
)
п
р
име
р
но 1 лит
р
.
Нарежьте рукав резиновый: сперва (выходной рукав)
Lвых = 380 мм, (входной рукав) длина Lвх = 350 мм,
л
у
чше по
др
езать по мест
у
.
Рис. 4.2
Закрепите кронштейн №57 на подогревателе шпильками
через втулки №50 как на Рис. 4.1, под гайки проложите
шайб
у
г
р
ове
р
а.
Наденьте рукава резиновые на соответствующие
пат
ру
бки подог
р
евателя.
Наденьте хомуты.
Затяните все хомуты.
Слейте охлаждающую жидкость на двигателе и
р
адиато
р
е.
Рис. 4.2
Отверните сливной краник или пробку на блоке
д
вигателя Рис. 4.2.
Прочистьте отверстие
Нанесите герметик на резьбу штуцера №05.
Вверните штуцер в в сливное отверстие
Отверните сливной краник или пробку на радиаторе Рис.
4.3.
Прочистьте отверстие
Нанесите герметик на резьбу штуцера №05.
Вверните штуцер в сливное отверстие
Открутите второй болт на опоре двигателя (с левой
стороны по ходу движения.) Наденьте на болт шайбу и
вставьте в отве
р
стие на
р
аме.
Рис. 4.2
Наденьте кронштейн на болт.
Закрепите кронштейн с подогревателем с помощью
болта Рис. 4.4.
Монтаж
штуцера №05
2
Подготовка
подогревателя
к монтажу
Монтаж
подогревателя
5
3
Монтаж
штуцера №05
4
Подготовка к
монтажу
1
монтаж предпускового подогревателя охлаждающей жидкости
Приложение №4
