Orion Вымпел-1,5 КВт №31 [2/5] Монтаж предпускового подогревателя охлаждающей жидкости
![Orion Вымпел-1,5 КВт №31 [2/5] Монтаж предпускового подогревателя охлаждающей жидкости](/views2/1201666/page2/bg2.png)

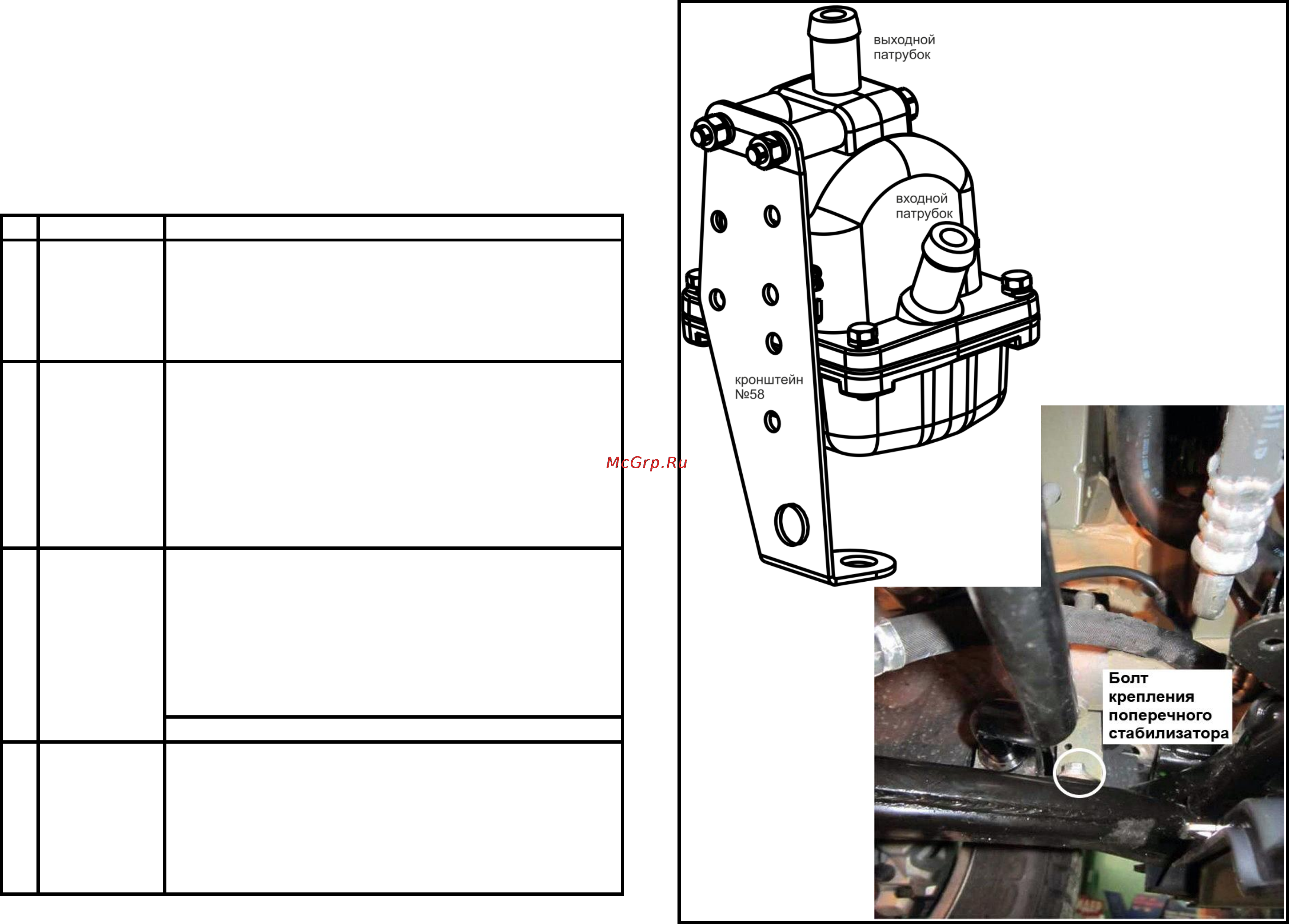

Рис. 2.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (выходной рукав) Lвых =
630мм, (входной рукав) длина Lвх = 530 мм, лучше
подрезать по месту.
Рис. 2.2
Закрепите кронштейн №58 на подогревателе шпильками
через втулки №50, как на Рис. 2.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами S 16-25.
Снимите воздуховоды для того чтобы обеспечить доступ к
шлангу подающему ОЖ в отопитель салона.
Снимите защиту картера.
Открутите сливную пробку и слейте охлаждающую
жидкость.
Открутите болт крепления поперечного стабилизатора
около переднего левого колеса. Рис. 2.2.
Установите подогреватель, зафиксируйте болтом.
При необходимости подогните кронштейн.
Выберите место разреза на шланге подающем жидкость в
отопитель салона под термодатчиком. Рис. 2.3.
Разрежьте шланг.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №2 в разрез так, чтобы боковой отвод
был направлен вниз к подогревателю.
Затяните все хомуты.
4
Монтаж
выходного
тройника №2
20-14-20
Приложение №2
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 31
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Renault Duster, двигатель 2,0л, 2011 г. в., МКПП
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
