Orion Вымпел-1,5 КВт №31 [4/5] Монтаж предпускового подогревателя охлаждающей жидкости
![Orion Вымпел-1,5 КВт №31 [4/5] Монтаж предпускового подогревателя охлаждающей жидкости](/views2/1201666/page4/bg4.png)

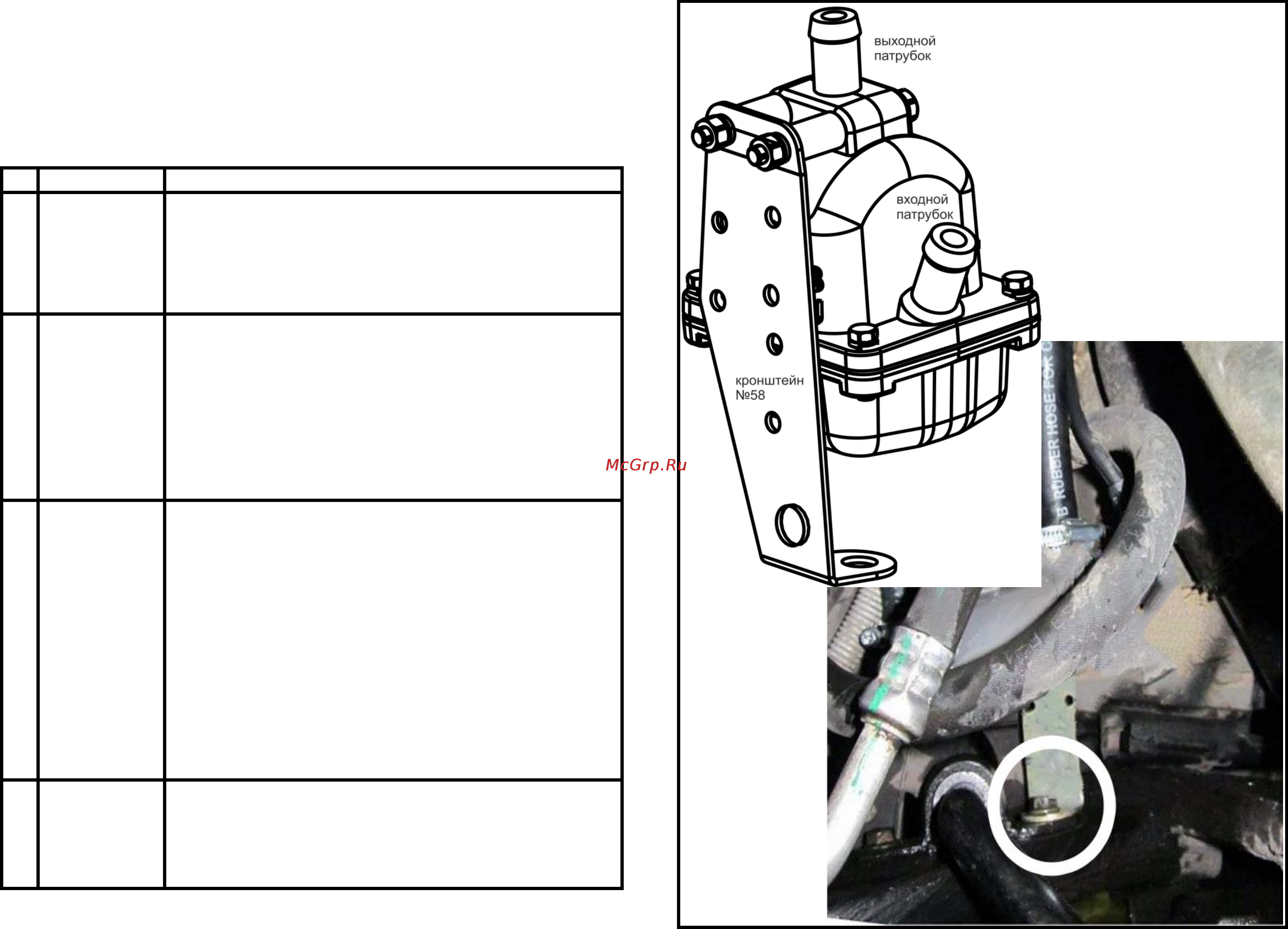

Рис. 3.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (выходной рукав) Lвых =
570мм, (входной рукав) длина Lвх = 380 мм, лучше
подрезать по месту.
Рис. 3.2
Закрепите кронштейн №58 на подогревателе шпильками
через втулки №50, как на Рис. 3.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами S 16-25.
Снимите защиту картера.
Отсоединете плюсовую клемму.
Открутите кронштейн проводов около аккумулятора.
Открутите сливную пробку и слейте охлаждающую
жидкость.
Отсоединете от двигателя и отведите в сторону шланг
который отводит ОЖ из отопителя салона.
Подоставьте емкость. Разрежьте шланг расширительного
бачка. Рис. 3.3. Слейте ОЖ.
Открутите болт крепления поперечного стабилизатора
около переднего левого колеса. Рис. 3.2.
Установите подогреватель, зафиксируйте болтом.
При необходимости подогните кронштейн.
Наденьте хомуты S 25-40 на шланги.
Вставьте тройник №2 в разрез шланга расширительного
бачка так, чтобы боковой отвод был направлен вниз к
подогревателю. Рис. 3.3.
Затяните все хомуты.
Приложение №3
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 31
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Renault Duster, 2013 г. в., двигатель К9К, (1,5 л), дизель, МКПП
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
4
Монтаж
входного
тройника №2
20-14-20
