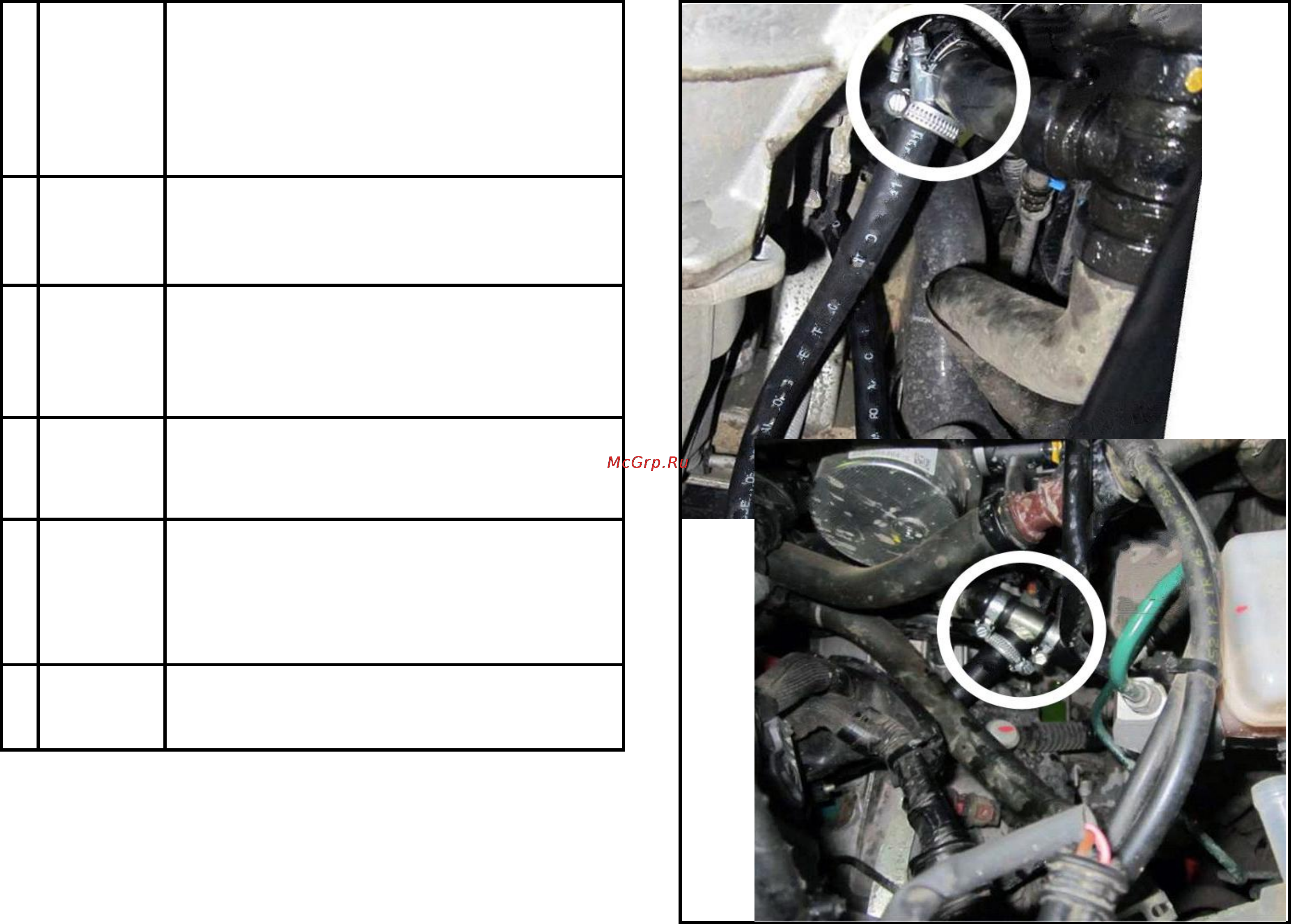

Выберите место разреза на шланге подающем ОЖ в
отопитель салона. Рис. 3.4.
Рис. 3.3
Разрежьте шланг.
Отрежьте отрезок 15 мм с одной стороны.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №2 в разрез так, чтобы боковой щтуцер
был направлен в сторону подогревателя.
Затяните все хомуты.
Наденьте хомут S 16-25.
Свободный конец входного рукава наденьте на штуцер
тройника установленного в шланг расширительного бачка.
Рис. 3.3
Затяните все хомуты.
Наденьте хомут S 16-25.
Свободный конец выходного рукава наденьте на штуцер
тройника установленного в шланг подающий жидкость в
отопитель салона. Рис. 3.4.
Затяните все хомуты.
Завинтите сливную пробку.
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите элементы снятые при установке
подогревателя: защита картера, воздуховоды.
Запустите двигатель на 3-5 минут и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключите подогреватель.
Рис. 3.4
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона.
Это необходимо сделать для устранения воздушных пробок в системе.
7
Монтаж
выходного
рукава
Монтаж
входного
рукава
6
Монтаж
выходного
тройника № 2
20-14-20
