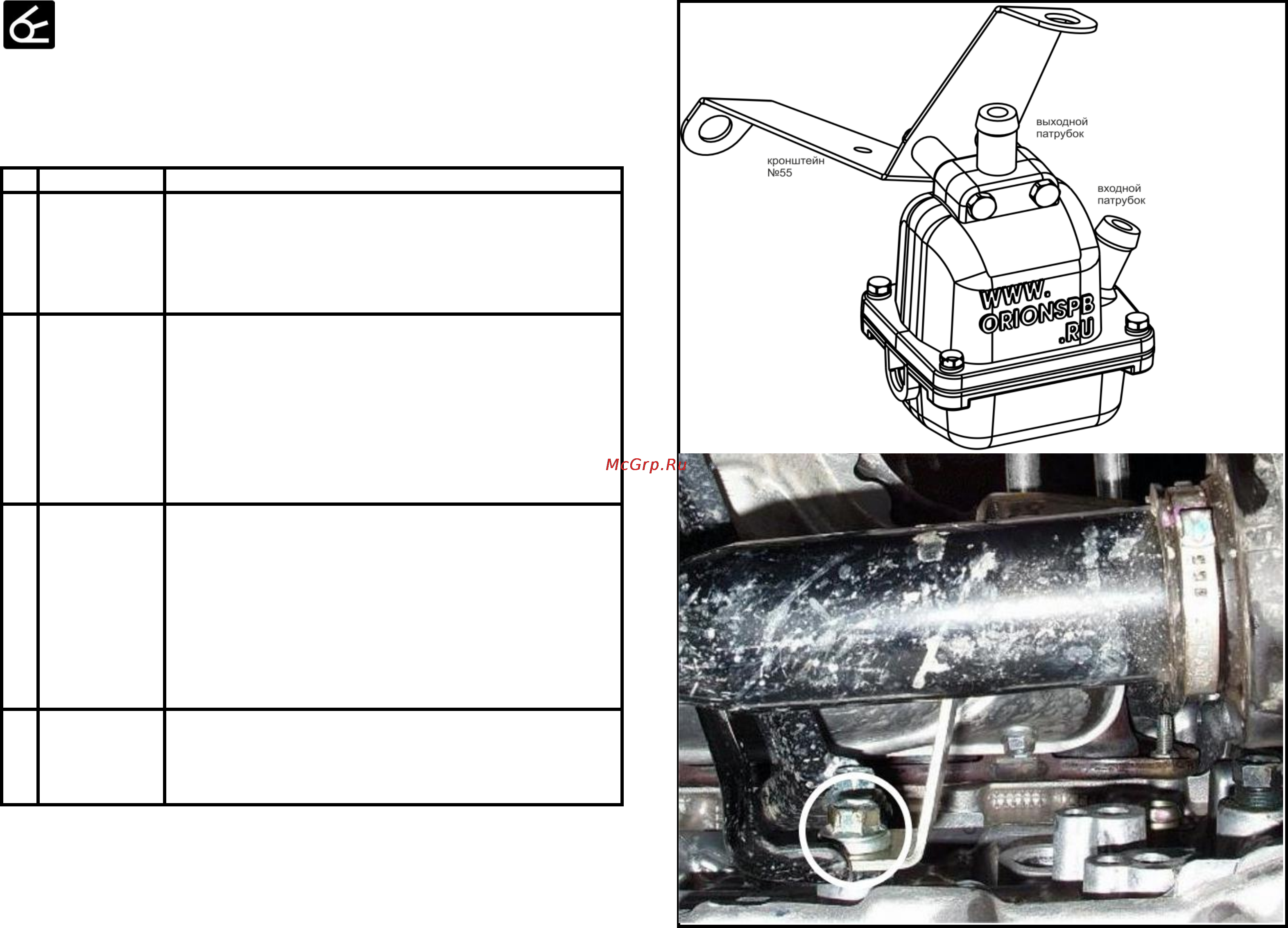

Рис. 2.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый, лучше подрезать по месту.
(выходной рукав) Lвых = 250мм, (входной рукав) длина Lвх
= 610 мм.
Закрепите кронштейн №55 на подогревателе шпильками
через втулки №50, как на Рис. 2.1, под гайки проложите
шайбу гровера.
Рис. 2.2
Наденьте рукава резиновые на соответствующие
патрубки подогревателя.
Закрепите соединения хомутами S 16-25.
Открутите немного запорный болт сливного крана.
Сливной кран находится сзади с правой стороны по ходу
движения автомобиля.
Слейте охлаждающую жидкость.
Отверните нижний болт крепления кронштейна трубы
коллектора.
Прикрепите подогреватель к двигателю с помощью
штатного болта. Рис. 2.2.
Подогните кронштейн, чтобы опустить подогреватель как
можно ниже.
Выверните сливной кран из блока цилиндров двигателя.
Прочистите сливное отверстие. Рис. 2.3.
Нанесите герметик на штуцер №05.
Вкрутите штуцер №05 в блок двигателя.
Приложение №2
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 35
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
Toyota Corolla, 2007 г. в., двигатель 1ZR (1,6 л), МКПП
Монтаж
подогревателя
3
2
Подготовка
подогревателя
к монтажу
4
Монтаж
штуцера №05
