Выберите место разреза на шланге отводящем ОЖ от
радиатора отопителя салона. Рис. 2.4.

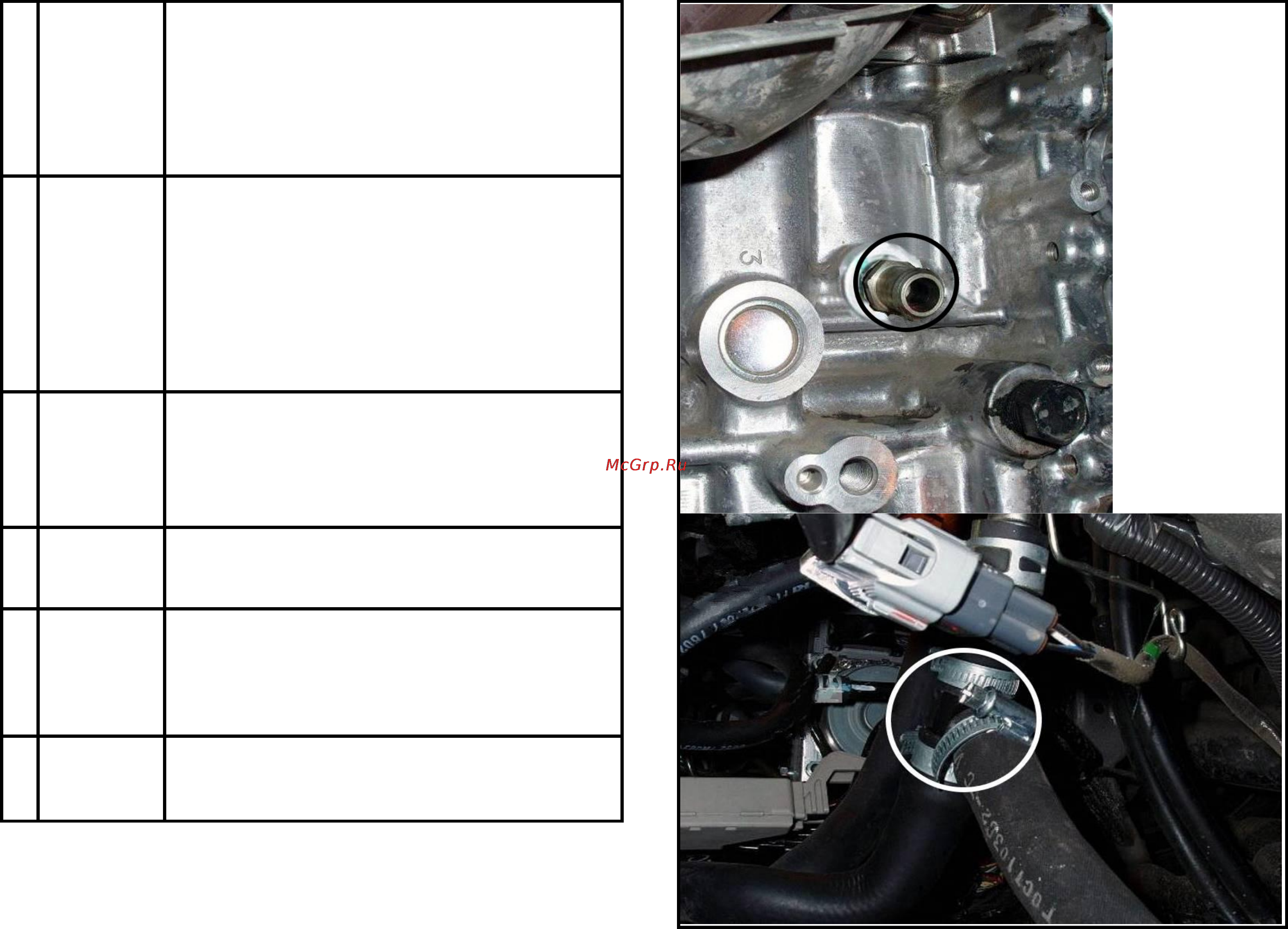

Рис. 2.3
Разрежьте шланг.
Отрежьте отрезок 15 мм с одной стороны.
Наденьте хомуты S 20-32 на шланги.
Вставьте тройник №02 в разрез так, чтобы боковой
штуцер был направлен к двигателю и подогревателю.
Затяните все хомуты.
Наденьте хомут S 16-25.
Вставьте в шланг пружину до упора.
Наклоните шланг и приложите сбоку к штуцеру
вкрученному в двигатель. Шланг должен подниматься
ровно без горба для того чтобы избежать воздушной
пробки. Рис. 2.3.
Подрежьте шланг при необходимости.
Свободный конец выходного рукава наденьте на штуцер
вкрученный в двигатель.
Затяните все хомуты.
Наденьте хомут S 16-25.
Залейте через входной рукав 250 мл ОЖ.
Свободный конец входного рукава наденьте на штуцер
тройника №02. Рис. 2.4.
Рис. 2.4
Затяните все хомуты.
Завинтите сливную пробку.
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите элементы снятые при установке
подогревателя.
Рис. 2.4
Запустите двигатель на 3-5 минут и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключите подогреватель.
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона.
Это необходимо сделать для устранения воздушных пробок в системе.
7
Монтаж
входного
рукава
Монтаж
выходного
рукава
6
Монтаж
входного
тройника № 02
20-14-20
5
