Orion Вымпел-3 КВт №50 [2/7] Монтаж предпускового подогревателя охлаждающей жидкости
![Orion Вымпел-3 КВт №50 [2/7] Монтаж предпускового подогревателя охлаждающей жидкости](/views2/1201680/page2/bg2.png)
№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1-2 литра.
Рис. 2.2
Нарежьте рукав резиновый 25х34х0,63: вначале (входной
рукав) длина Lвх =500 мм, затем (выходной рукав) Lвых = 1600
мм лучше подрезать по месту.

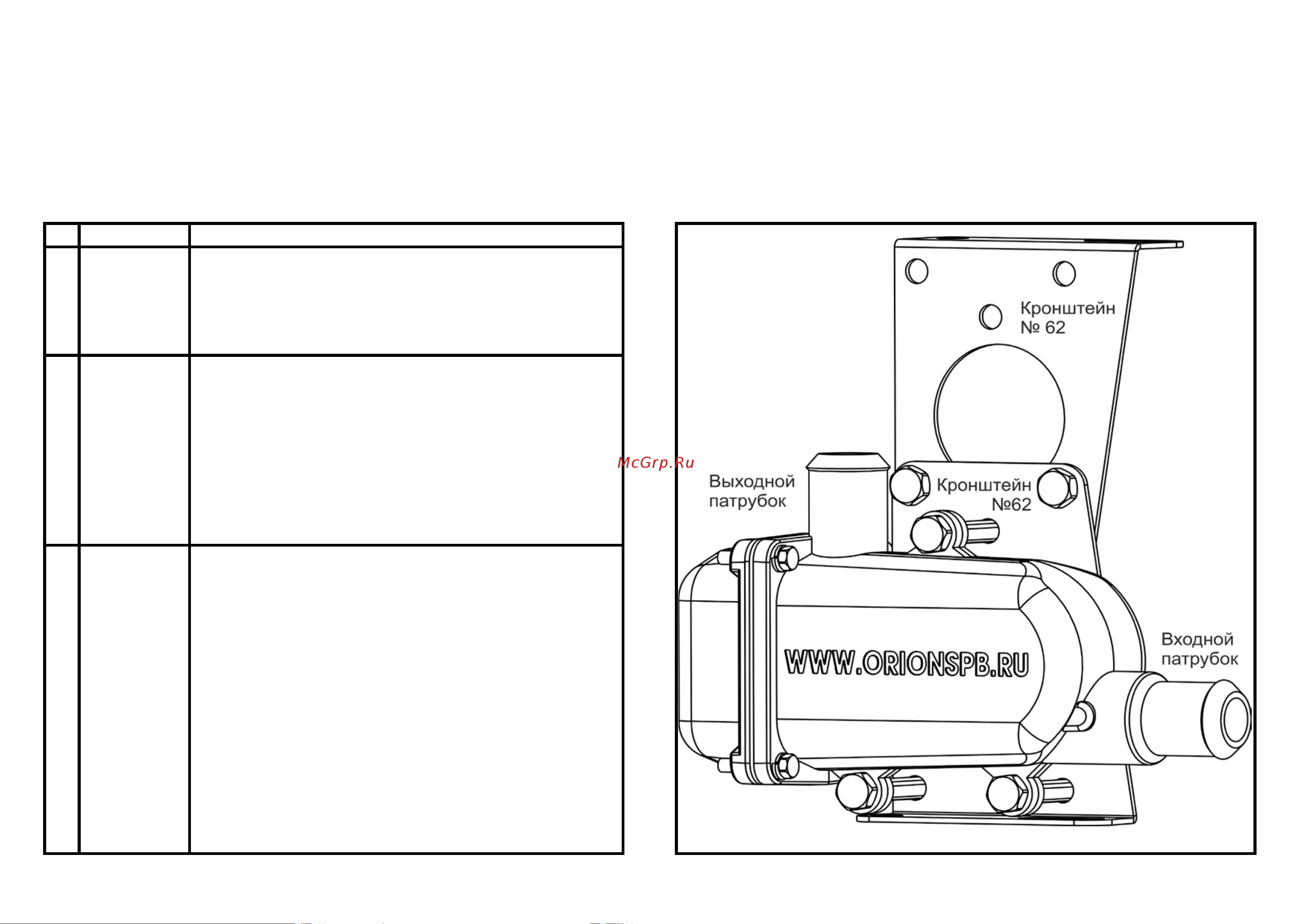

Скрепите кронштейны (62) между собой болтами М8х16, Рис.
2.1, под гайки проложите шайбу гровера.
Закрепите кронштейны (62) на подогревателе болтами как на
Рис. 2.1, под гайки проложите шайбу гровера.
Наденьте входной рукав на входной патрубок.
Наденьте хомут S 25-40 на входной рукав
Затяните хомут на входном патрубке.
Слейте охлаждающую жидкость.
Открутите из торцов распределительных труб системы
охлаждения датчики температуры или заглушки. Рис. 2.2.
Если на двигателе установлено 2 датчика температуры, то
открутите верхнюю заглушку на правой трубе. Прочистите
отверстие. Нанесите на резьбу левого датчика температуры
герметик. Вкрутите левый датчик температуры в правую трубу
сверху.
Смажьте герметиком резьбу тройника №9 и вверните тройник
торец левой трубы. Боковой отвод, сориентируйте так, чтобы он
смотрел на правую трубу.
Смажьте герметиком резьбу тройника №11 и вверните тройник
торец правой трубы.
Нанесите на резьбу правого датчика температуры герметик.
Вкрутите правый датчик температуры в тройник №11. Боковой
отвод, сориентируйте так, чтобы он смотрел на правую трубу.
Рис. 2.1
монтаж
Тройников №9,
№11
3
Подготовка к
монтажу
1
на автомобили МАЗ, КРАЗ
Типа ЯМЗ-238, ЯМЗ-7511
с 8 цилиндровыми двигателями с турбонадувом
2
Подготовка
подогревателя
к монтажу
Приложение №2
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 50
монтаж предпускового подогревателя охлаждающей жидкости
