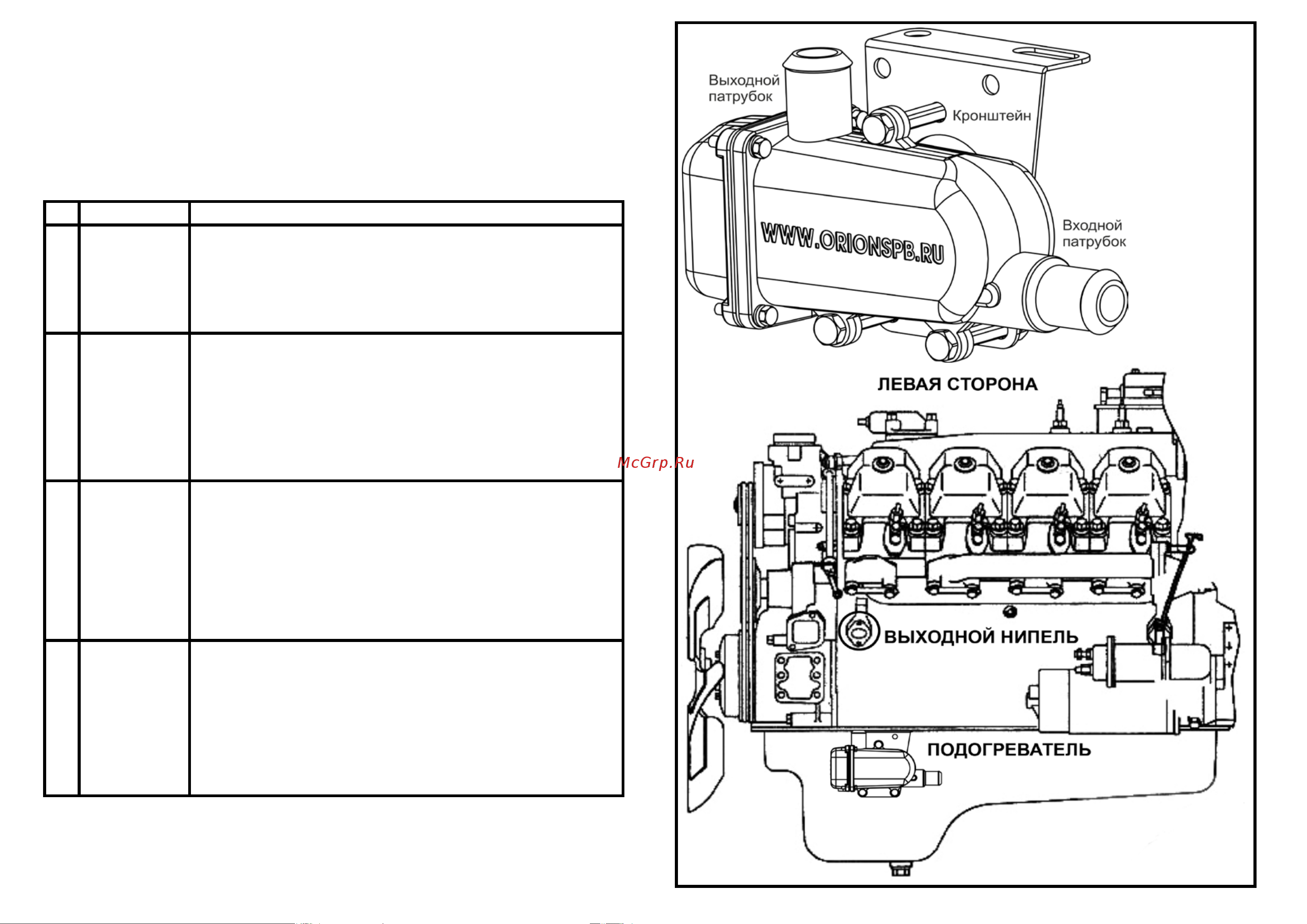

Рис. 2.1
№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1-2 литра.
Рис. 2.2
Нарежьте рукав резиновый: вначале (входной рукав) длина Lвх
= 1400 мм, затем (выходной рукав) Lвых = 300 мм лучше
подрезать по месту.
Закрепите кронштейн (70) на подогревателе болтами как на Рис.
2.1, под гайки проложите шайбу гровера.
Наденьте выходной рукав резиновый на выходной патрубок
подогревателя и закрепите соединения хомутом.
Вставьте в выходной патрубок пружину
Слейте охлаждающую жидкость.
Отверните болты крепления заглушек слева впереди и сзади по
ходу автомобиля. Рис. 2.2, Рис. 2.3.
Удалите заглушки и остатки прокладок.
Смажьте прокладки из комплекта герметиком и приклейте к
фланцу ниппеля.
Нанесите герметик на 2 сторону прокладки
Закрепите ниппели вместо заглушек болтами
Рис. 3.1
открутите 3-й и 4-й болт крепления поддона картера двигателя.
Считать нужно с левой стороны по ходу движения автомобиля,
от передней части двигателя.
Наденьте выходной рукав на ниппель
Наденьте хомут на выходной рукав
Установите подогреватель напротив отверстий и закрепите
подогреватель штатными винтами.
Затяните хомут на выходном ниппеле.
2
Подготовка
подогревателя
к монтажу
монтаж
ниппелей
3
4
Монтаж
подогревателя
Подготовка к
монтажу
1
на автомобили КАМАЗ
Приложение №2
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 51
монтаж предпускового подогревателя охлаждающей жидкости
