6
Эксплуатация
Замена картриджа
Остановка воспроизведения посреди грампластинки
Надмите кнопку «STOP».
• Воспроизведение будет остановлено, и тонарм вернется в свое исходное поло
жение.
Также можно остановить воспроизведение, подняв рычаг подъемника. В таком
случае поднимите тонарм при помощи упора для пальца на обойме головки и
переместите его назад к опоре для тонарма.

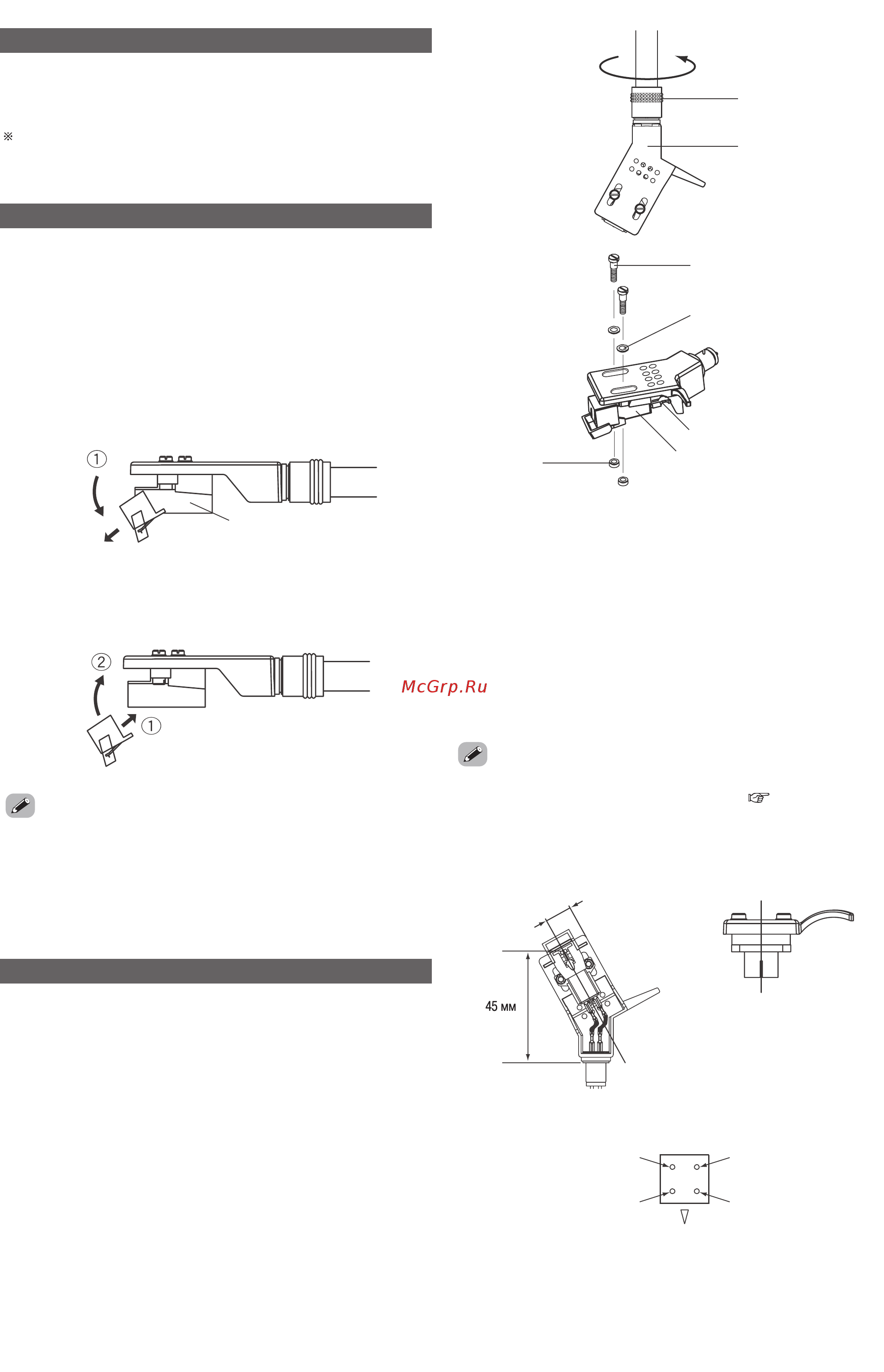

Замена иглы звукоснимателя
Прилагаемая игла звукоснимателя имеет срок службы около 400 часов. Во избежа
ние повреждения грампластинок своевременно осуществляйте замену иглы звуко
снимателя.
Сменные иглы вы можете приобрести в том же магазине, где вы купили проигры
ватель, или в ближайшем сервисном центре. Обязательно сообщите продавцу, что
вам нужна сменная игла звукоснимателя «DSN85» исключительно для проигрыва
теля DP300F.
TT
Извлечение иглы звукоснимателя, подлежащей замене
Крепко удерживая картридж одной рукой, другой рукой возьмитесь за иглу, на
жмите в направлении стрелки 1, затем осторожно вытащите в направлении
стрелки 2.
TT
Установка сменной иглы звукоснимателя
Крепко удерживая картридж одной рукой, другой рукой возьмитесь за сменную
иглу. Нацельте захват сменной иглы в направлении стрелки 1, вставьте ее до
упора в длинное отверстие в картридже, затем нажимайте в направлении стрел
ки 2 до щелчка.
• Перед заменой иглы звукоснимателя выключите питание усилителя и выньте из
розетки штепсель шнура питания проигрывателя.
• Кончик иглы представляет собой чрезвычайно тонкую деталь, поэтому обращай
тесь с ним очень осторожно. Для удаления пыли с кончика иглы пользуйтесь мяг
кой кисточкой.
• Снятие головки звукоснимателя облегчит замену иглы.
Картридж
Если хотите установить на проигрыватель другой картридж, используйте картридж
с весовой характеристикой 44  93 мН (примерно 4,5 – 9,5 г).
При покупке только головки звукоснимателя спрашивайте в магазине или в ближай
шем сервисном центре головку звукоснимателя «PCL310SP (серебристая)» или
«PCL310BK (черная)», предназначенную исключительно для проигрывателя DP
300F.
TT
Снятие картриджа
1. Поверните стопорную гайку головки звукоснимателя в направлении, указанном
стрелкой, и снимите головку.
2. Удалите крепежные винты картриджа.
3. Отсоедините подводящие провода на боку картриджа.
Стопорная гайка
Головка звукоснимателя
Крепежный винт картриджа
Прокладка
Подводящий провод
Картридж
Гайка
TT
Установка картриджа
1. Подсоедините подводящие провода. Их цветовая кодировка указана ниже.
Будьте внимательны, чтобы правильно подключить их.
КРАСНЫЙ . . . . . . . . . . . . . .Правый канал (R)
БЕЛЫЙ . . . . . . . . . . . . . . . .Левый канал (L)
ЗЕЛЕНЫЙ . . . . . . . . . . . . . .Заземление правого канала (RG)
СИНИЙ . . . . . . . . . . . . . . .Заземление левого канала (LG)
2. Чтобы добиться требуемого захода иглы звукоснимателя, установите картридж
таким образом, чтобы кончик иглы располагался примерно в 45 мм от края мон
тажной поверхности головки (резиновой прокладки), как показано ниже на схе
ме. (Заход иглы звукоснимателя для данного проигрывателя должен составлять
19 мм.)
• После замены картриджа не забудьте заново отрегулировать горизонтальный ба
ланс, давление иглы и величину противоскатывания ( страница 3).
• Толщина клеммы зависит от сменного картриджа, и некоторые могут не обеспе
чивать надежного соединения. В таком случае используйте запасной подводя
щий провод, прилагаемый в комплекте.
Параллельная установка
(Задняя сторона головки звукоснимателя)
Перпендикулярная установка
(Передняя сторона обоймы головки)
(КРАСНЫЙ) R
(ЗЕЛЕНЫЙ) RG
(СИНИЙ) LG
(БЕЛЫЙ) L
Верх
(Задняя сторона картриджа)
