2

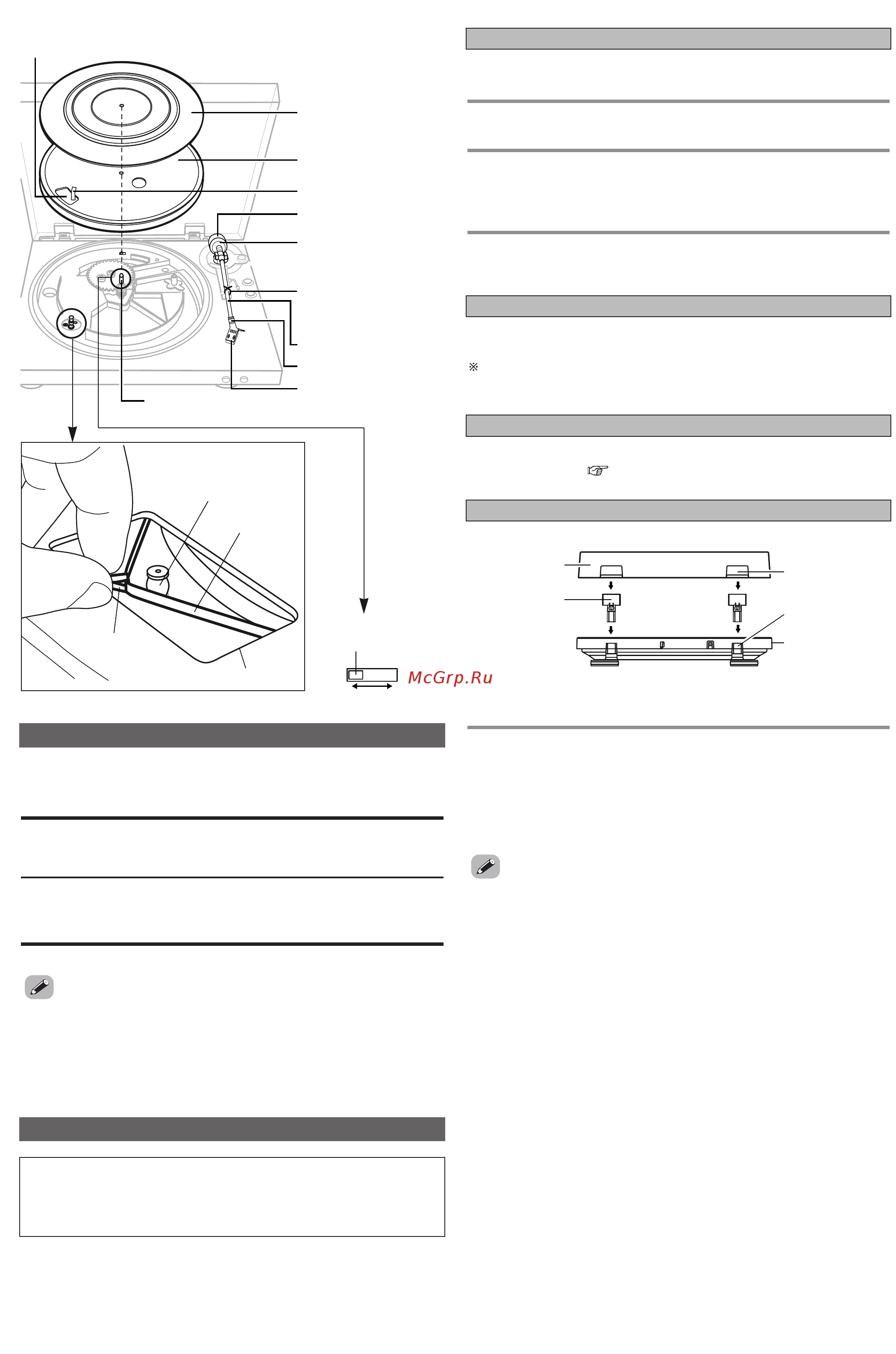

Введение
Квадратное отверстие
Пластина опорного диска
Опорный диск
Тесьма
Противовес
Кольцо регулировки давле-
ния иглы звукоснимателя
Замок из перекрученной
проволоки для зажима
тонарма
Тонарм
Стопорная гайка
Головка звукоснимателя с
картриджем
Центральный шпиндель
Выключатель
эквалайзера
Ролик
Ремень
Тесьма
Квадратное отверстие
ON OFF
О выключателе эквалайзера
Данный проигрыватель имеет встроенный эквалайзер.
Положение выключателя (см. ниже) зависит от используемого соединительного
разъема.
Положение «OFF» [Выкл.]:
При подключении к входному разъему «PHONO» [Звукосниматель].
(Эквалайзер проигрывателя использовать невозможно.)
Положение «ON» [Вкл.]:
При подключении к иному разъему (не «PHONO»).
(Эквалайзер проигрывателя можно использовать.)
• На заводеизготовителе выключатель эквалайзера устанавливается в положение
«ON». Обязательно установите его в нужное вам положение, прежде чем устанав
ливать опорный диск и пластину опорного диска.
• Если выключатель эквалайзера установлен неправильно, звук может быть очень
слабым или искаженным.
Сборка
ПРИМЕЧАНИЯ:
• Не удаляйте фиксатор из скрученной проволоки для зажима тонарма до тех
пор, пока сборка не будет завершена.
• Не подключайте провод питания до тех пор, пока сборка не будет завершена.
Установка опорного диска
1
Установите опорный диск на центральный шпиндель.
2
Поверните опорный диск таким образом, чтобы ролик стал види-
мым через квадратное отверстие с тесьмой для захвата ремня.
3
Защемите тесьму и захватите ремень на внешнем центре ролика.
• Удалите тесьму, после того как ремень будет захвачен.
• Медленно поверните опорный диск на 5 или 6 оборотов. Ремень будет за
хвачен у центра ролика.
4
Установите пластину опорного диска.
Установка противовеса
Установите противовес на стержень в задней части тонарма и привинти-
те его.
Устанавливайте таким образом, чтобы кольцо регулировки давления иглы зву
коснимателя было обращено вперед.
Установка противовеса головки звукоснимателя с картриджем
Установите головку звукоснимателя с картриджем на тонарм и закрепите ее на ме
сте стопорной гайкой ( стр. 6).
Установка пылезащитной крышки
Пылезащитная
крышка
Петля
Секция фиксатора
петли
Гильза
Корпус
1
Плотно вставьте 2 прилагаемые петли в гильзы на задней стороне
корпуса.
2
Установите на петли секции фиксаторов петель пылезащитной
крышки.
• Вставьте до упора в направлении, показанном стрелкой.
• Снимая пылезащитную крышку, полностью откройте ее, а затем вытяните
наружу в направлении, противоположном стрелке.
• Устанавливая и снимая пылезащитную крышку, держите ее около секций фикса
торов петель.
После завершения сборки удалите фиксатор из скрученной проволоки
для зажима тонарма.
