Jet HVBS-56M (414458M) [11/12] Выбор ленточного полотна

Отрезные

www.jettools.ru

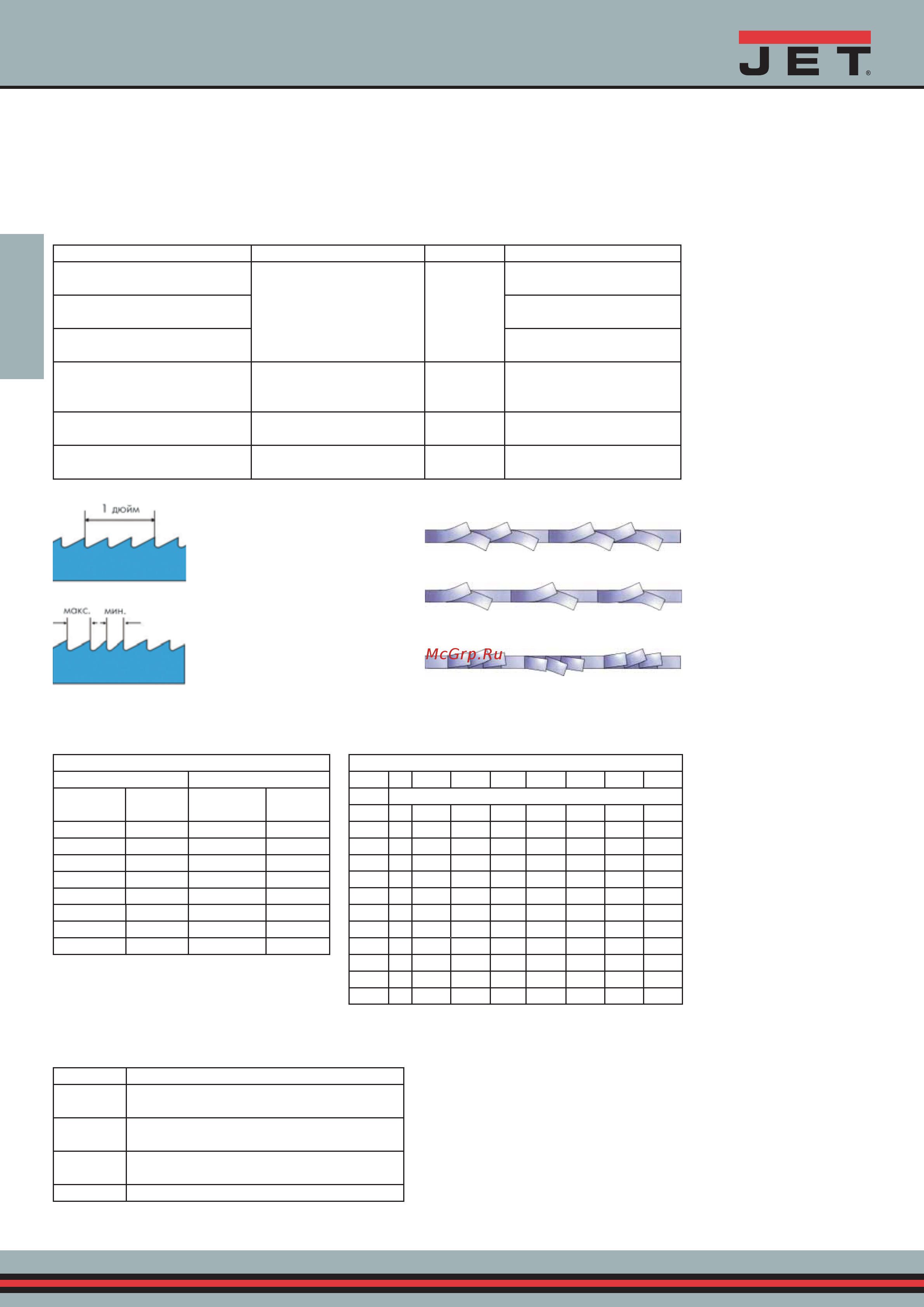

Выбор ленточного полотна*

1 ШАГ Выбор материала

2 ШАГ Выбор шага зубьев

3 ШАГ Выбор скорости резания

Все таблицы носят рекомендательный характер, значения могут отличаться. Фирмы-

изготовители ленточных полотен присваивают собственные обозначения материа-

лам полотен, типам разводки и формам зубьев, дают подробные инструкции по вы-

бору и их применению, ниже представлены только общие обозначения по ISO.

2 ШАГ Выбор шага зубьев полотна

СПЛОШНОЕ СЕЧЕНИЕ

Постоянный шаг Переменный шаг

Диаметр,

мм

Зубьев

на дюйм

Диаметр,

мм

Зубьев

на дюйм

до 10 14 до 25 10/14

10-30 10 15-40 8/12

30-50 8 25-40 6/10

50-80 6 35-70 5/8

80-120 4 40-90 5/6

120-200 3 50-120 4/6

200-400 2 80-150 3/4

300-700 1,25 120-350 2/3

ПРОФИЛЬНОЕ СЕЧЕНИЕ

D мм 20 40 60 80 100 150 200 300

S мм Шаг зуба, Z

2 14 14 14 14 10/14 10/14 10/14 10/14

3 14 10/14 10/14 8/12 8/12 8/12 6/10 6/10

4 14 10/14 10/14 8/12 8/12 6/10 6/10 5/8

5 14 10/14 10/14 8/12 6/10 6/10 5/8 4/6

6 14 10/14 8/12 8/12 6/10 5/8 5/8 4/6

8 14 8/12 6/10 6/10 6/10 5/8 5/8 4/6

10 6/10 6/10 5/8 5/8 4/6 4/6 4/6

12 6/10 5/8 4/6 4/6 4/6 4/6 3/4

15 4/6 4/6 3/4 3/4 3/4

20 4/6 4/6 3/4 3/4 3/4

30 3/4 3/4 3/4 2/3 2/3

50 2/3 2/3 2/3

ВНИМАНИЕ!

В процессе резания в ме-

талле одновременно долж-

но находиться не менее 3-х

зубьев, меньшее их количе-

ство может привести к по-

ломке полотна.

D -поперечное сечение

S -толщина стенки профиля

Z -шаг полотна, количество

зубьев на дюйм

3 ШАГ Выбор скорости резания

V, м/мин Материал

25 Высоколегированные,

нержавеющие стали

40 Низколегированные стали,

чугунное литье

60 Конструкционные стали, стальное литье,

подшипниковые стали, мягкая латунь

80 Алюминий, медь, пластмассы

Срок службы полотна

Для полотен большинства производителей (при условии соблюдения

правил эксплуатации и хранения) срок службы полотна находится в

пределах 140 -160 часов работы оборудования. Снятие полотна при пе-

рерывах в работе оборудования на релаксацию несколько увеличивает

срок службы полотна.

Среднее значение стойкости полотна составляет: на каждый метр лен-

точного полотна приходится 1 м

сечения отрезаемых заготовок.

Материал Сечение, профиль Тип станка Материал полотна

Нелегированная сталь

Тонкостенные трубы и

профиль, прутки малого

диаметра

легкий

Углеродистая сталь

Низколегированная сталь

до 22 HRC

Углеродистая сталь

Нелегированная и

низколегированная сталь

Биметалл Matrix II

Основные марки сталей,

нержавеющие, жаропрочные,

цветные металлы

смешанный сортамент все Биметалл М42

Высоколегированные стали

сплошное,

толстостенные трубы

тяжелый Биметалл М51

Серый чугун, титановые и

никелевые сплавы, до 62 HRC

сплошное

средний,

тяжелый

ТСТ (твёрдый сплав)

Профиль зуба полотна:

• Передний угол зуба 0°

Для резки сплавов с

высоким содержанием

углерода, материалов с

небольшим поперечным

сечением, тонкостенных

профилей и труб

• Передний угол зуба 10°

Для резки сплошных прут-

ков, толстостенных труб из

легированных сталей

• Передний угол зуба 16°

Для резки сплошных

прутков из высоколеги-

рованных сталей, трудно

обрабатываемых металлов

и цветных сплавов

• Передний угол зуба с

двумя подточками 10° и 16°

и продольно шлифованной

фаской, которая улучшает

шероховатость обрабаты-

ваемой поверхности. Для

резки сплошных прутков

из высоколегированных

сталей

1 ШАГ Выбор материала полотна

Постоянный шаг зубьев

Промышленные объемы резки

заготовок сплошного сечения

Переменный шаг зубьев

Минимальные вибрации, улуч-

шенная чистота среза, универ-

сальность применения

Разводка зубьев

Стандартная (лево, право, прямо), для всех типов сталей

Переменная (лево, право + зачистной), уменьшенный

шум и вибрация

Волновая, для тонкостенных профилей

*Представленные рекомендации по выбору ленточных полотен носят информационный характер
