инструкция по эксплуатации станка JET мод. HVBS-56M

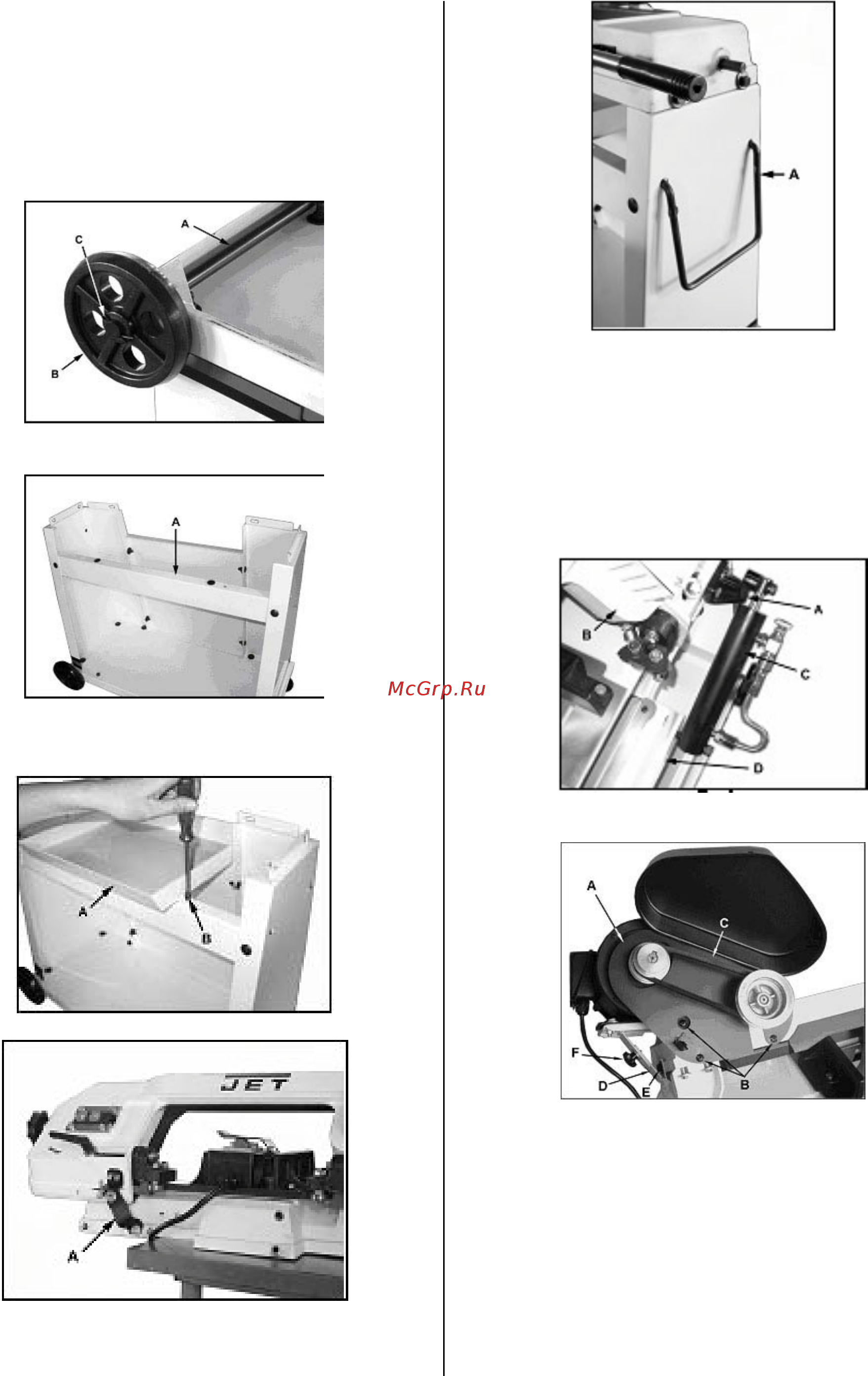

Удалите защиту, необходимую для транспор-

тировки (С) с противоположных концов ста-

нины и плеча пилы.

Укрепите вторую несущую тумбу и оставшие-

ся ножки.

Смонтируйте регулировочный башмак (А,

рис. 2) к отвернутым от двигателя ножкам

тумбы.

Рис.4

Пропустите ось колес (А) через ножки тумбы.

Рис.5

Смонтируйте два транспортных колеса (В), и

закрепите их шплинтами (С).

Рис.6

Рис.7

Осторожно поставьте станок на ножки и отре-

гулируйте их.

Рис.8

Протяните транспортную ручку (А, рис. 8) че-

рез ножки подставки и закрепите ее там

шплинтами, имеющимися в поставке.

Поставьте защиту ремня (А, рис. 5) через ре-

менной шкив двигателя и редуктора и закре-

пите его двумя шестигранными болтами и

шайбами (В, рис9).

Рис.9

Рис.10

Установите клиновой ремень (С).

Закрепите стяжной хомут (D) шестигранным

болтом и шайбой (Е) на плече пилы.

Соедините два стяжных хомута портальным

болтом, шайбой и гайкой (F).

Слегка натяните ремень.

Установите упорную штангу (А, рис. 10) на

станине станка с помощью стопорного винта

(В, рис10).
