инструкция по эксплуатации станка JET мод. HVBS-56M

6.2. Установка полотна пилы

Удалите пластиковую защиту зубьев с полотна.

Полотно пилы должно соответствовать ука-

занным техническим данным.

Проверить полотно пилы на повреждения пе-

ред его установкой (трещины, повреждение

зубьев, изгибы). Не использовать повреж-

денные полотна.

Для работы с полотном пилы всегда исполь-

зовать рабочие перчатки.

Отключить питание, вытащив сетевой штекер

из розетки.

Установить плечо пилы в вертикальном по-

ложении.

Снять защитную крышку шкивов.

Снять защиту направляющих (окрашена в

красный цвет).

Ослабить натяжение полотна.

Снять старое полотно.

Смонтировать новое полотно. Обратите вни-

мание, на направление зубьев в сторону ре-

зания (рис. 14).

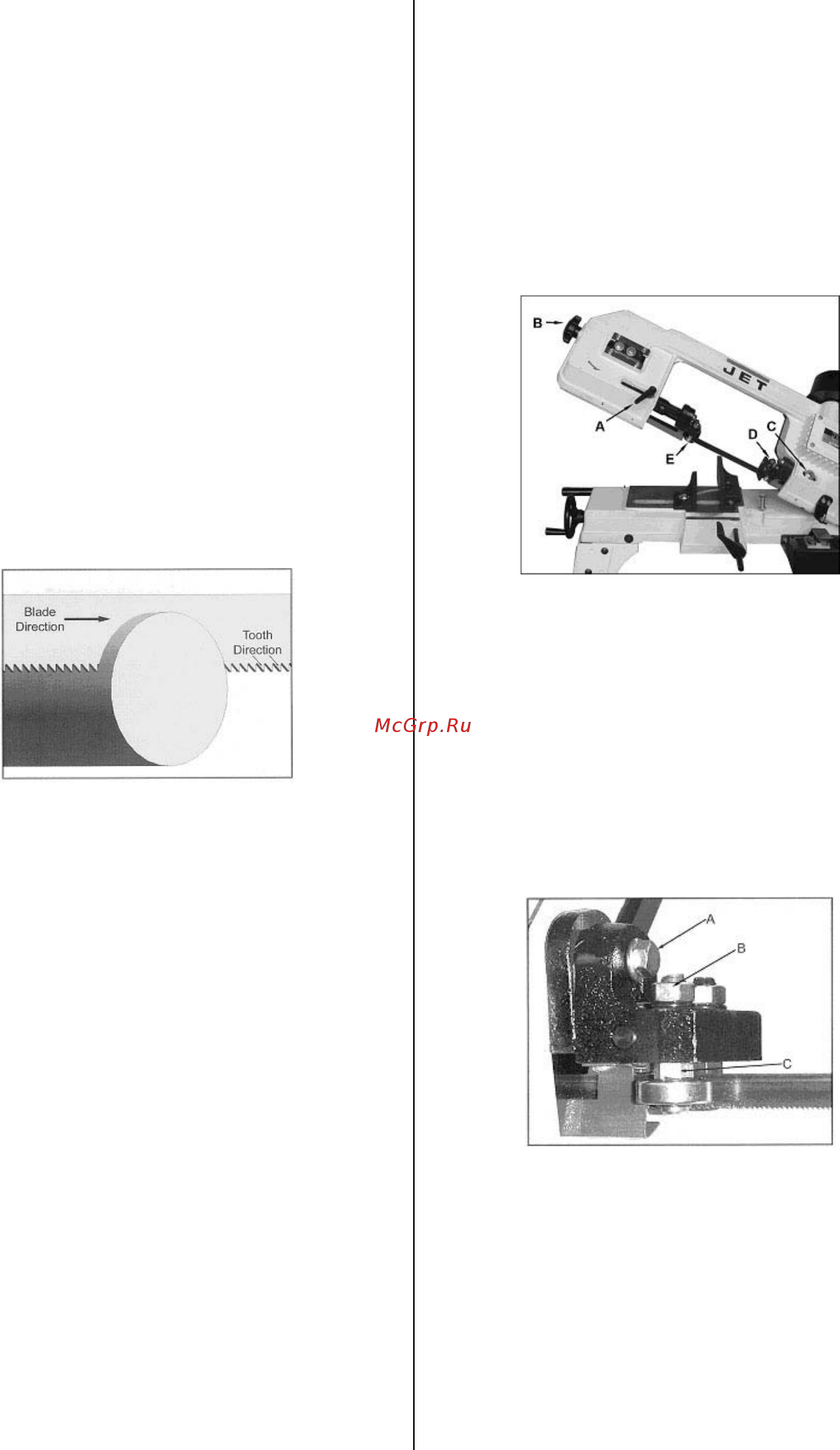

Рис.14

Слегка натянуть полотно, вращая ручку на-

тяжения полотна (В, рис. 15).

ВНИМАНИЕ: при чрезмерном натяжении

возможен разрыв полотна, при недостаточ-

ном - проскальзывание ведущего шкива, за-

кусывание полотна в заготовке или увод от

перпендикулярного реза.

Нанести несколько капель легкого смазочно-

го масла по полотну.

Прикрутить защиту направляющих.

Поставить защитную крышку шкивов.

Поворачивайте ручку натяжения полотна (В,

рис. 15), пока не достигнете правильного на-

тяжения пильного полотна.

Наденьте пластиковую защиту зубьев на за-

мененное полотно.

ВНИМАНИЕ:

Необходимо, чтобы после замены полот-

на пилы обязательно были снова уста-

новлены защита направляющих (окраше-

на в красный цвет) и защитная крышка

шкивов.

Высока опасность несчастного случая!

Восстановить питание.

6.3. Направляющая полотна пилы

Отключить питание, вытащив сетевой штекер

из розетки.

Ослабьте ручку с делительным механизмом

(А, рис. 15) и установите направляющую (Е,

рис. 15) как можно ближе к заготовке.

Зажмите ручку с делительным механизмом.

Рис.15

Ослабьте шестигранный болт (С, рис. 15) и

установите направляющую пилы

(D, рис. 15) как можно ближе к заготовке.

Затяните шестигранный болт.

6.4. Установка роликовой направляющей

Отключить электричество, вытащив сетевой

штекер из розетки.

Ослабьте шестигранный болт (А, рис. 16) и

установите задний ролик на расстоянии при-

мерно в 0,1 мм от полотна пилы.

Опять затянуть шестигранный болт.

Рис.16

Ослабьте гайку (В, рис. 16) и поворачивайте

ось эксцентрика (С, рис. 16) до тех пор, пока

расстояние до полотна пилы не достигнет

0,05 мм. Затяните гайку снова до упора.

6.5. Установка хода полотна

ВНИМАНИЕ:

Установка хода полотна пилы возможна

только при открытом кожухе и работаю-

щем станке.

Установка хода полотна пилы должна
