! Mümkün olan en kısa boyda tahliye borusu kullanın
! En az sayıda dirseğe sahip boru kullanın (Maksimum
dirsek açısı: 90°).
! Borunun kesitinin ( genişliğinin ) ani olarak
değişmesinden kaçının.
! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin.
! Borunun yapıldığı malzeme yasaların onayladığı türden
olmalıdır.
Filtreli model
Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği
kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz
kullanmak için aktif karbon bazlı bir filtre sisteminin takılması
gerekir.
Emme motoru olmayan modeller yalnızca aspiratör modunda
çalışırlar, bu modeller harici bir emme cihazına
bağlanmalıdırlar (verilmemiştir).
Bağlantı talimatları dış emme ünitesiyle birlikte verilmiştir.
Kurulum
Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile
ocak davlumbazının en alçak kısmı arasındaki minimum
mesafe, elektrikli ısıtıcılardan 45cm, gaz veya gazla-elektrikle
çalışan ocaklardan 65cm’den az olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla
mesafe belirtiliyorsa, buna bağlı kalınmalıdır.
Elektrik bağlantısı
Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize takıp erişilebilir bir
alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok
ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde
değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana
kablonun bağlantısının tamamen kesilmesini sağlayan,
standartlara uygun çift kutuplu bir anahtar kullanın.
Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan
ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç
kaynağı kablosunun düzgün takıl
ıp takılmadığını denetleyin.
Montaj
Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak
üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir
teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu
onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak
güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye
monte etmeyiniz. Yalnızca duvara monte ediniz.
Yalnızca birkaç modelde
Opsiyonel bir aksesuar olarak estetik bir boru satın alınabilir.
Yetkili bayi ile birlikte satın aldığınız modelin bu imkana sahip
olup olmadığına bakınız.
Davlumbazı, en uygun şekilde monte edildiğini kontrol etmek
amacıyla bacayı satın aldıktan sonra takmanı
zı öneririz.
Şekil 10-11-26-27
Çalıştırma
Mutfakta aşırı buhar oluşması halinde yüksek emme hızından
yararlanınız. Yemek pişirmeye başlamadan önce ocak
davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme
esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika
daha çalışır durumda bırakılması önerilir.

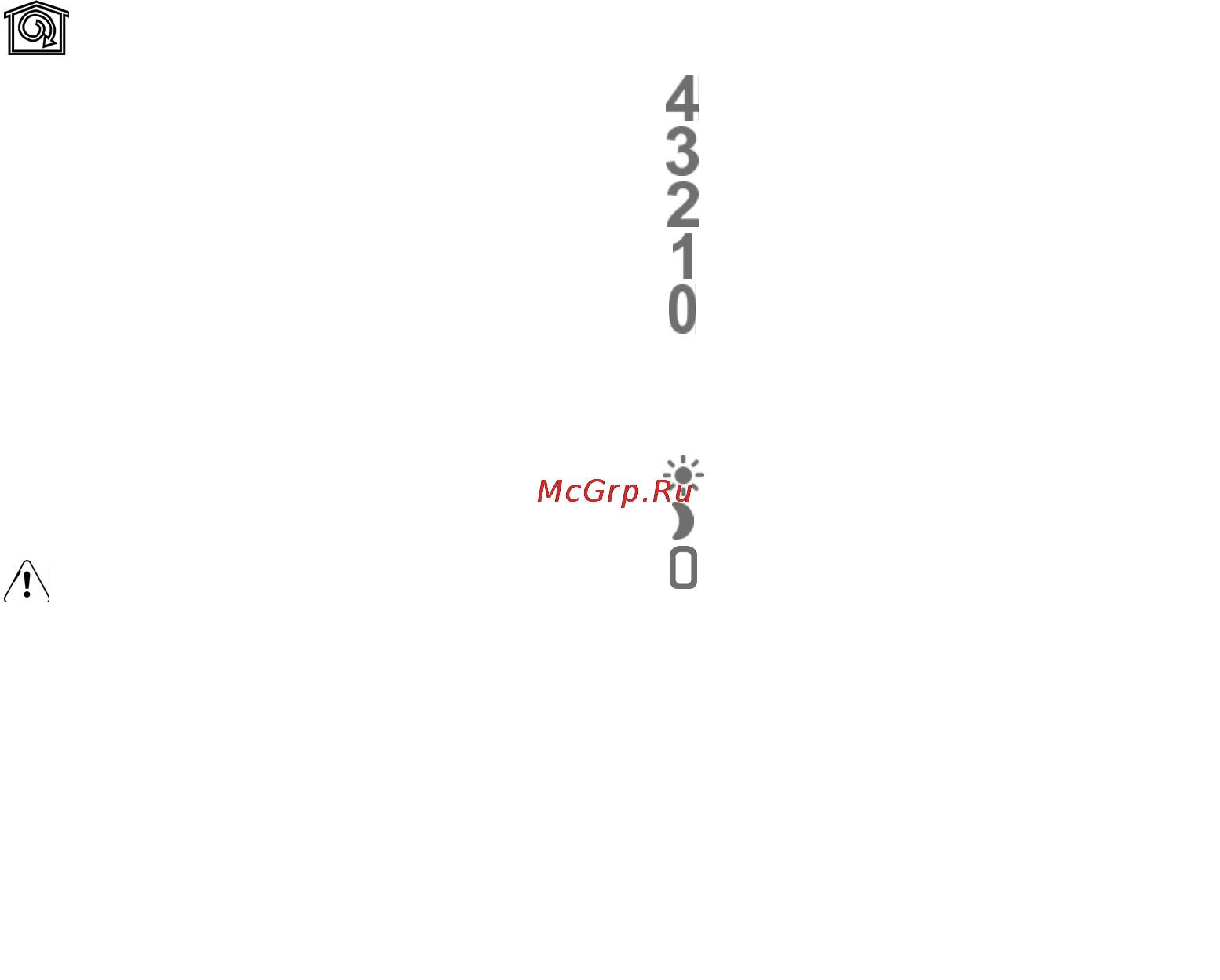

Davlumbaz üzerinde ışıklar ile çalışma hızını kontrol etmek
için döner bir kontrol düğmesi vardır.
Aspirasyon hızını arttırmak yada azaltmak için “A” düğmesini
çevirin.
Hız 4
Hız 3
Hız 2
Hız 1
Motor OFF (KAPALI)
Işıkların yanma yoğunluğunu arttırmak yada azaltmak için "B"
düğmesini çevirin.
Maksimum yoğunluk
Minimum yoğunluk
Işıklar OFF (KAPALI)
